Назначение и область применения

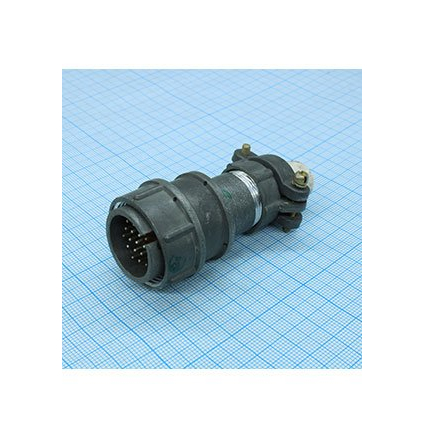

Электрический соединитель 2РМТ24КПН19Ш1В1В «5» представляет собой цилиндрический низкочастотный негерметичный разъем общего назначения, входящий в серию 2РМТ. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, где требуется организация надежного разъемного контактного соединения электрических цепей. Конструкция ориентирована на работу в составе стационарных и подвижных устройств промышленного назначения, включая системы управления, контрольно-измерительное оборудование, блоки автоматики и силовой коммутации.

Кабельная вилка с резьбовым сочленением обеспечивает стабильное механическое удержание ответной части и защиту контактной группы от самопроизвольного разъединения при вибрационных и ударных нагрузках. Изделие допускает многократное сочленение и расчленение без потери электрических характеристик, что делает его пригодным для эксплуатации в составе оборудования, требующего периодического обслуживания или реконфигурации.

Технические характеристики и конструктивные особенности

Соединитель оснащен 19 контактами диаметром 1 мм. Диаметр посадочного отверстия составляет 24 мм. Кабельная вилка рассчитана на максимальное рабочее напряжение до 560 В. Токовая нагрузка на контакт достигает 8 А, при этом конкретное значение зависит от сечения применяемого провода. Сопротивление изоляции составляет не менее 1000 МОм, что обеспечивает стабильность параметров в условиях повышенной влажности и загрязнения.

Рабочий температурный диапазон изделия — от минус 60 до плюс 100 градусов Цельсия. Указанный интервал позволяет эксплуатировать соединитель как в условиях холодного климата, так и в помещениях с повышенной температурой. Назначенный срок службы достигает 25 лет, наработка на отказ составляет не менее 5000 часов.

Корпусное исполнение — тропическое и всеклиматическое (исполнение В), что подтверждает стойкость к воздействию плесневых грибов, соляного тумана и резких перепадов температур. Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением до 50 g, многократные ударные воздействия до 100 g и линейные нагрузки до 200 g.

Контакты и метод монтажа

Контактные элементы выполнены извлекаемыми, что упрощает замену и обслуживание. Покрытие контактов — серебро или золото, выбор зависит от конкретной комплектации и требований к переходному сопротивлению. Метод монтажа проводов — обжимка, обеспечивающая механическую прочность и стабильный электрический контакт без применения пайки.

Стойкость к внешним воздействиям и эксплуатационные свойства

Изделие рассчитано на продолжительную работу в условиях механических и климатических нагрузок. Ниже перечислены подтвержденные характеристики устойчивости:

• вибрационная прочность в диапазоне 1–1000 Гц с ускорением до 50 g;
• стойкость к многократным ударам с ускорением до 100 g;
• устойчивость к линейным нагрузкам до 200 g;
• рабочий интервал температур от минус 60 до плюс 100 градусов Цельсия;
• тропическое и всеклиматическое исполнение корпуса;
• сопротивление изоляции не менее 1000 МОм.

Применение в промышленных системах

Соединитель востребован в составе промышленных электронных устройств, включая оборудование HVAC, где важна стабильность контактного соединения при вибрациях компрессорных и вентиляционных агрегатов, а также в системах автоматизации технологических процессов. Конструкция с резьбовым сочленением исключает разъединение при внешних механических воздействиях, что критично для оборудования, работающего без постоянного контроля оператора.

Изделие пригодно для монтажа в распределительных шкафах, пультах управления, измерительных стойках и выносных блоках датчиков. Обжимной метод монтажа сокращает время сборки кабельных жгутов и обеспечивает воспроизводимость электрических параметров соединения в серийном производстве.

Приемка и комплектация

Изделие поставляется с приемкой «5». Год выпуска — 2012–2014. Точный состав комплекта поставки, страна производства и сведения о сертификатах соответствия определяются конкретной партией и указываются в сопроводительной документации предприятия-изготовителя.
