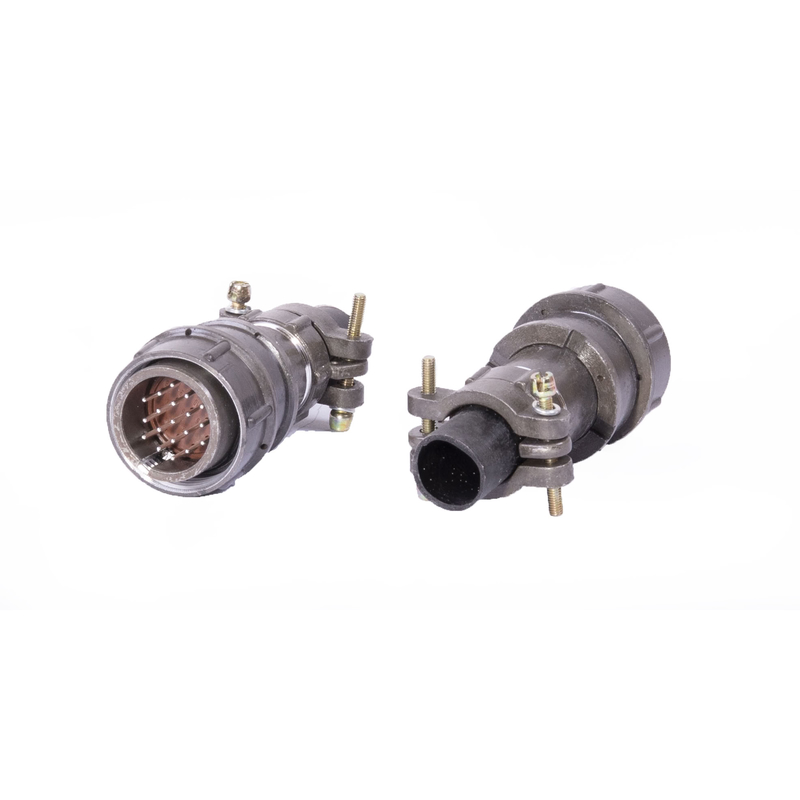

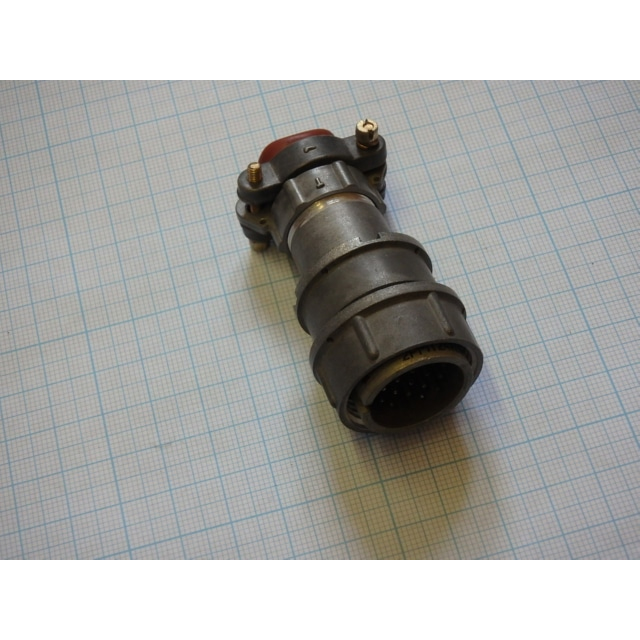

2РМТ24КПН19Ш1А1В: герметичный кабельный разъём для ответственных соединений

Разъём 2РМТ24КПН19Ш1А1В предназначен для создания надёжных разъёмных электрических соединений в аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный контакт. Такие соединители применяются в промышленной автоматике, приборостроении, транспортной технике, системах связи, измерительных комплексах и другом оборудовании с повышенными требованиями к надёжности кабельных линий.

Маркировка изделия отражает его принадлежность к серии 2РМТ и конструктивное исполнение: кабельная часть разъёма, контактная группа на 19 контактов и штыревые контакты. Конкретная комбинация индексов важна при подборе ответной части, монтаже жгутов и замене компонентов в существующем оборудовании.

Назначение и особенности конструкции

2РМТ24КПН19Ш1А1В относится к многоконтактным цилиндрическим соединителям. Конструкция обычно включает корпус, контактный изолятор, контактную группу, элементы фиксации и кабельный ввод. Цилиндрическая форма корпуса помогает обеспечить точное сопряжение частей разъёма и устойчивость соединения при вибрациях и механических нагрузках.

Ключевые особенности разъёма:

• Многоконтактное исполнение для передачи питания, управляющих сигналов и измерительных цепей через единый разъём.

• Штыревые контакты, обозначаемые индексом «Ш», для соединения с ответной частью, оснащённой гнездовыми контактами.

• Кабельное исполнение, удобное для подключения к жгутам, внешним кабелям и переносным блокам оборудования.

• Надёжная механическая фиксация сопрягаемых частей.

• Компактное размещение 19 контактов в едином корпусе.

• Возможность применения в оборудовании, работающем при вибрации, транспортировке или регулярном подключении и отключении.

Расшифровка обозначения

Полная маркировка необходима для корректной идентификации разъёма. Даже внешне похожие соединители могут отличаться числом контактов, типом контактной части, способом монтажа, полярностью и вариантом климатического исполнения.

При проектировании или ремонте оборудования рекомендуется сверять не только основное обозначение, но и всю маркировку целиком. Несовпадение индексов может привести к несовместимости с ответной частью, неправильной распиновке или невозможности механического соединения.

Где применяется разъём

Разъём 2РМТ24КПН19Ш1А1В подходит для оборудования, в котором требуется передать несколько электрических цепей через один компактный интерфейс. Наличие 19 контактов позволяет объединять в одном соединении силовые, сигнальные, управляющие и контрольные линии при соблюдении требований по допустимой нагрузке на каждый контакт.

Типовые области использования:

• Шкафы и пульты промышленной автоматики.

• Контрольно-измерительные приборы и испытательные стенды.

• Электронные блоки специального назначения.

• Кабельные жгуты транспортной и машиностроительной техники.

• Системы телемеханики, связи и дистанционного управления.

• Оборудование для энергетики, производства и лабораторных комплексов.

• Аппаратура, требующая периодического отключения внешних модулей и кабелей.

Например, один 19-контактный разъём может использоваться для подключения удалённого блока управления: часть контактов передаёт питание, другие — дискретные сигналы, третьи — цепи обратной связи от датчиков. Такое решение упрощает монтаж и делает обслуживание жгута более удобным.

На что обратить внимание при подборе

Для правильного применения 2РМТ24КПН19Ш1А1В необходимо оценивать не только совпадение маркировки. Важны электрические, механические и эксплуатационные параметры всей разъёмной пары.

При проверке совместимости следует учитывать:

• Тип ответной части: она должна иметь соответствующую контактную группу с гнездовыми контактами.

• Число контактов и схему их расположения.

• Ключевание и взаимную ориентацию при сочленении.

• Тип монтажа: кабельный, приборный, фланцевый или иной вариант.

• Сечение и наружный диаметр подключаемого кабеля.

• Допустимые ток и напряжение для конкретной контактной группы.

• Требования к изоляции, экранированию и заземлению.

• Условия эксплуатации: температура, влажность, вибрация, пыль, воздействие масел и других сред.

• Назначение каждого контакта в распиновке жгута.

При монтаже важно исключить перегрев контактов при пайке или обжиме, обеспечить качественную изоляцию цепей и предусмотреть разгрузку кабеля от растягивающего усилия. После сборки желательно проверить соответствие распиновки электрической схеме, отсутствие замыканий между цепями и надёжность фиксации разъёмного соединения.

Надёжное решение для кабельных жгутов

2РМТ24КПН19Ш1А1В представляет собой специализированное многоконтактное решение для создания организованных и обслуживаемых электрических соединений. Использование такого разъёма помогает сократить количество отдельных подключений, упростить замену модулей, повысить удобство диагностики и обеспечить повторяемость монтажа кабельной системы.

Для ответственных задач особенно важно применять соединитель строго в соответствии с его полным обозначением, технической документацией и электрической схемой оборудования. Правильно подобранная разъёмная пара обеспечивает стабильную передачу сигналов и питания, защищает соединение от случайного рассоединения и повышает общую надёжность аппаратуры.
