Назначение разъёма 2РМТ24КПН19Г1В1В

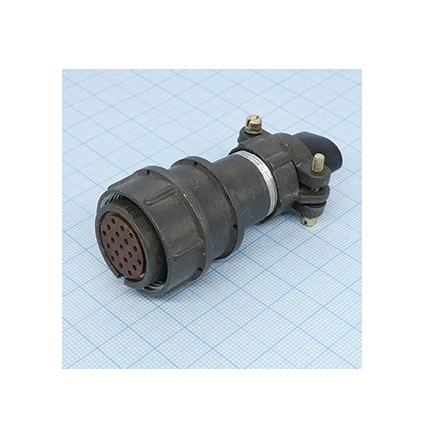

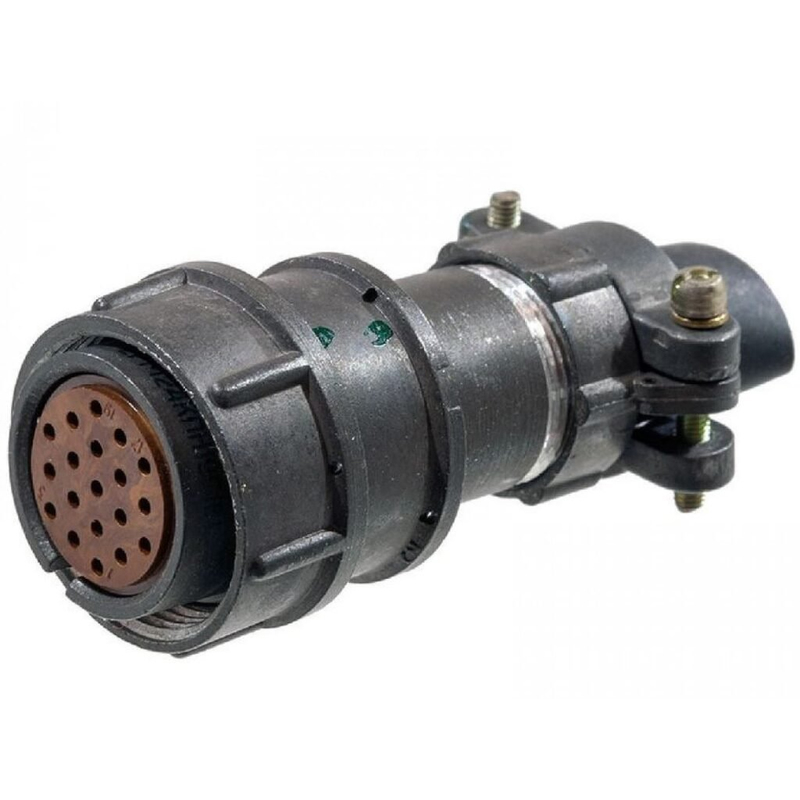

2РМТ24КПН19Г1В1В «Элекон» с приёмкой ОТК представляет собой низкочастотный цилиндрический разъём‑розетку серии 2РМТ, изготовленный во всеклиматическом исполнении. Изделие предназначено для кабельного монтажа во внутренних цепях радио‑ и электроаппаратуры общего и специального назначения.

Конструктивно это кабельная негерметичная розетка (гнездо) серии 2РМТ с прямым патрубком, рассчитанная на резьбовой ввод‑закрутку. Такое исполнение обеспечивает надёжное механическое соединение и фиксацию ответной части при эксплуатации в составе кабельных сборок.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данного типономинала серии 2РМТ.

• Диаметр посадочного места: 24 мм.
• Количество контактов: 19.
• Диаметр контактов: 1,0 мм.
• Покрытие контактов: серебро (буква «В» в обозначении).
• Максимальное рабочее напряжение переменного и постоянного тока: до 560 В.
• Максимальный ток на один контакт: до 5 А.
• Суммарная токовая нагрузка на соединитель: до около 80 А в зависимости от режима и схемы нагружения.
• Сопротивление контакта: не более 5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Диапазон рабочих температур окружающей среды: от минус 60 °C до плюс 100 °C.
• Теплостойкость изоляторов: соответствует 100 °C.
• Количество выдерживаемых сочленений‑расчленений: не менее 500 циклов.
• Тип фиксации: резьбовой ввод‑закрутка.

Исполнение и условия эксплуатации

Изделие выполнено во всеклиматическом исполнении (В2.1 по ГОСТ 15150‑69). Разъём является тропико‑ и влагостойким, при этом негерметичным. Это означает, что он устойчив к воздействию повышенной влажности и тропического климата, но не предназначен для работы при прямом контакте с водой или в условиях повышенного давления среды.

Температурный диапазон от минус 60 °C до плюс 100 °C позволяет применять разъём в аппаратуре, эксплуатируемой в широком спектре климатических зон. Теплостойкость изоляторов на уровне 100 °C подтверждает возможность длительной работы при указанной температуре без потери изоляционных свойств.

Применение

Разъём 2РМТ24КПН19Г1В1В применяется для коммутации внутренних цепей радио‑ и электроаппаратуры. Благодаря 19 контактам с серебряным покрытием он подходит для передачи сигналов и питания в составе кабельных соединений, где требуются стабильное переходное сопротивление и стойкость к климатическим воздействиям.

Изделие изготавливается по техническим условиям ГЕ0.364.126ТУ (АШДК.434410.062ТУ) для серии 2РМТ. Категория приёмки «ОТК» означает, что разъём прошёл внутрипроизводственный контроль качества на предприятии‑изготовителе, без расширенного военного контроля по приёмкам «ВП» или «ОС».

Комплектация и особенности поставки

Товар поставляется в заводской упаковке. Год выпуска — 2025. Артикул изделия — 20407. Производитель — «Элекон».

При монтаже следует учитывать негерметичное исполнение разъёма и предусматривать защиту контактной группы от прямого попадания влаги и загрязнений в соответствии с условиями эксплуатации аппаратуры. Резьбовой ввод‑закрутка обеспечивает удобство сборки и возможность многократного сочленения в пределах заявленного ресурса не менее 500 циклов.
