Назначение

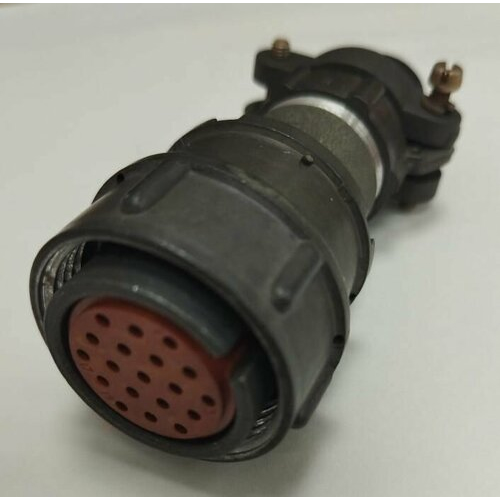

2РМТ24КПН19Г1В1В — это кабельная розетка цилиндрического низкочастотного соединителя, произведённая компанией «Элекон» в Казани. Изделие предназначено для коммутации электрических цепей переменного или постоянного тока. Розетка применяется в составе соединителей серии 2РМТ и работает совместно с ответными вилками соответствующего типоразмера. Основная функция — обеспечение надёжного электрического соединения кабеля с оборудованием или другими частями цепи.

Подтверждённые особенности

Конструкция розетки включает металлический экранированный корпус, резьбовое соединение и прямой патрубок для кабеля. Экранирование обеспечивает защиту от электромагнитных помех. Резьбовое соединение фиксирует сочленение и предотвращает самопроизвольное разъединение. Прямой патрубок упрощает монтаж кабеля. Всего в соединителе 19 контактов. Номинальный ток на каждый контакт составляет 5 ампер. Внешний диаметр корпуса — 24 мм. Сечение подключаемых жил кабеля — до 0,5 квадратного миллиметра. Монтаж выполняется пайкой объёмным способом. Ресурс соединений — до 500 циклов. Корпус металлический, экранированный. Степень защиты — IP20. Исполнение всеклиматическое. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Максимальное напряжение — до 700 вольт, частота — до 3 мегагерц.

Технические характеристики

• Тип изделия: кабельная розетка цилиндрического низкочастотного соединителя.
• Количество контактов: 19.
• Номинальный ток на контакт: 5 А.
• Внешний диаметр: 24 мм.
• Сечение жил кабеля: до 0,5 квадратного миллиметра.
• Способ монтажа: пайка объёмным способом.
• Тип корпуса: металлический, экранированный.
• Соединение: резьбовое, с прямым патрубком.
• Число соединений: до 500 циклов.
• Рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Степень защиты: IP20.
• Исполнение: всеклиматическое.
• Производитель: «Элекон» (Казань).
• Год: 2017.
• Артикул: 50298.
• Категория: 2РМТ.

Применение

Розетка 2РМТ24КПН19Г1В1В применяется в электрических цепях переменного или постоянного тока с напряжением до 700 В и частотой до 3 МГц. Она используется в составе соединителей серии 2РМТ для подключения кабелей к приборам, устройствам и оборудованию. Благодаря всеклиматическому исполнению и широкому диапазону рабочих температур изделие может эксплуатироваться в различных условиях, включая районы с холодным и жарким климатом. Степень защиты IP20 допускает работу в закрытых помещениях, где исключено попадание воды и пыли в опасных количествах. Совместимость с соответствующими вилками серии 2РМТ обеспечивает взаимозаменяемость и удобство сборки.

Условия эксплуатации и монтажа

Монтаж розетки выполняется пайкой объёмным способом. Для подключения подходят жилы кабеля сечением до 0,5 квадратного миллиметра. При пайке необходимо соблюдать температурный режим, допустимый для изоляции кабеля и материалов корпуса. Резьбовое соединение требует аккуратного завинчивания для обеспечения надёжного контакта и сохранения целостности резьбы. Экранированный металлический корпус следует подключать к общей шине заземления, если это предусмотрено схемой. Изделие рассчитано на работу при температуре от минус 60 до плюс 100 градусов Цельсия, что покрывает большинство климатических зон. Степень защиты IP20 не предполагает использования в условиях прямого воздействия влаги или пыли.

Совместимость и комплектация

Розетка 2РМТ24КПН19Г1В1В совместима с вилками серии 2РМТ, имеющими аналогичный типоразмер и число контактов. Для сочленения необходимо использовать ответную часть с резьбовым соединением. Комплектация изделия включает только розетку; кабель и ответные вилки приобретаются отдельно. Год, указанный в карточке товара — 2017.
