Назначение

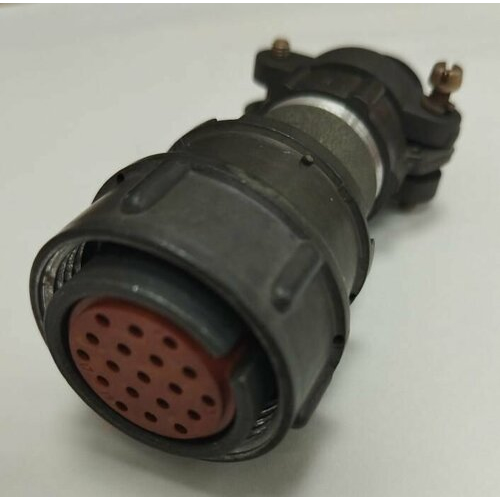

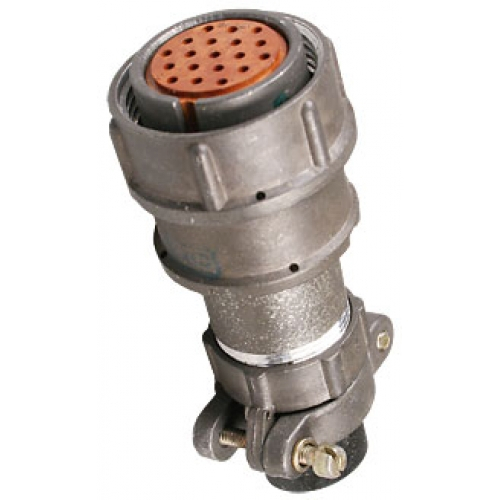

2РМТ24КПН19Г1В1В с экранной гайкой — электрический низкочастотный цилиндрический соединитель серии 2РМТ, выполненный в виде 19-контактной негерметичной кабельной розетки (гнезда). Изделие относится к низковольтным малогабаритным соединителям тропикоустойчивого, всеклиматического исполнения и предназначено для коммутации электрических цепей постоянного и переменного тока напряжением до 560 В.

Розетка обеспечивает соединение девятнадцати извлекаемых контактов диаметром 1,0 мм. Сочленение с ответной частью резьбовое, поляризация корпуса — одношпоночная, что исключает неправильную стыковку. Посадочный диаметр корпуса составляет 24 мм.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Максимальная токовая нагрузка — до 5 А на каждый контакт и до 80 А на соединитель в целом.
• Рабочее напряжение переменного и постоянного тока — до 560 В.
• Сопротивление контакта — не более 0,005 Ом.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.
• Покрытие контактов — серебро.

Конструкция и материалы

• Тип корпуса — кабельный, вид патрубка — прямой.
• Корпусные детали изготовлены из алюминиевого сплава АЛ-22.
• Изоляторы изготовлены из прессматериала АГ-4.
• Поставка выполняется в исполнении с экранной гайкой.
• Контакты — извлекаемые, диаметром 1,0 мм, в количестве 19 штук.

Условия эксплуатации и сохраняемость

• Диапазон рабочих температур — от минус 60 °С до плюс 100 °С.
• Смена температур с учётом температуры перегрева контактов — от минус 60 °С до плюс 180 °С.
• Минимальный срок сохраняемости — 15 лет.
• Исполнение — всеклиматическое, тропикоустойчивое.

Расшифровка обозначения маркировки

1. 2РМТ — тип разъёма: соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
2. 24 — посадочный диаметр корпуса розетки, равный 24 мм.
3. К — тип корпуса: кабельный.
4. П — вид патрубка: прямой.
5. Н — вид гайки патрубка: для неэкранированного кабеля.
6. 19 — количество контактов: 19.
7. Г — вид соединителя: розетка (гнездо).
8. 1 — сочетание контактов по их диаметрам: 1 мм.
9. В — вид покрытия контактов: серебро.
10. 1 — максимально допустимая температура окружающей среды: 100 °С.
11. В — всеклиматическое исполнение.

Применение и указания по монтажу

Розетка применяется в составе кабельных сборок и жгутов там, где требуется компактное разъёмное соединение девятнадцати цепей с токовой нагрузкой до 5 А на контакт. Резьбовое сочленение и одношпоночная поляризация обеспечивают надёжную фиксацию ответных частей и правильную ориентацию при стыковке.

Хвостовик контакта розетки допускает присоединение проводников сечением не более 0,5 мм². Максимально допустимое количество перепаек — не более трёх. Кабельные части разъёмов между собой не сочленяются, как и приборные части: соединять следует только кабельную часть с приборной.

Благодаря всеклиматическому исполнению и стойкости к тропическим условиям изделие подходит для эксплуатации в составе оборудования, работающего при температурах от минус 60 °С до плюс 100 °С, включая режимы кратковременного нагрева контактов.
