Назначение и область применения

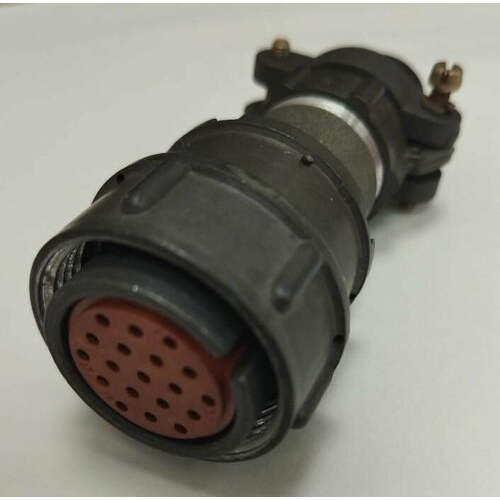

Разъём 2РМТ24КПН19Г1В1В «5» представляет собой негерметичный цилиндрический электрический соединитель серии 2РМТ, выполненный в виде кабельной розетки с прямым патрубком для неэкранированного кабеля. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до приблизительно 3 МГц. Соединитель рассчитан на применение в стационарных и подвижных установках, где требуется надёжное разъёмное соединение кабельных линий с аппаратурой.

Основная сфера использования — внутренний монтаж радиоэлектронной и промышленной аппаратуры. Разъём востребован в блоках питания, системах управления, панелях управления и щитовых решениях для подключения кабелей управления и силовых цепей. Конструкция с прямым патрубком облегчает подвод кабеля в условиях ограниченного пространства, а резьбовой способ сочленения обеспечивает устойчивость соединения к механическим воздействиям и вибрациям.

Технические характеристики и конструктивные особенности

Соединитель имеет следующие ключевые параметры:

• Количество контактов — 19, диаметр контактов около 1 мм.
• Тип сочленения — резьбовой.
• Максимальное рабочее напряжение — до 560 В.
• Типовая токовая нагрузка на один контакт — до порядка нескольких ампер, для аналогичных исполнений серии 2РМТ допускается до 5 А.
• Корпус металлический, кабельный, с прямым патрубком.
• Способ соединения проводов с контактами — пайка, предусмотрена возможность фиксации кабеля с помощью скобы.

Диаметр посадочного отверстия соответствует габаритной серии 24 мм, что определяет совместимость с ответными частями того же типоразмера. Конструкция предусматривает подключение неэкранированного кабеля, что упрощает монтаж в случаях, когда экранирование не требуется.

Условия эксплуатации и параметры надёжности

Изделие рассчитано на работу в широком диапазоне температур — примерно от минус 60 до плюс 100 градусов Цельсия. Исполнение соответствует требованиям тропикостойкости и всеклиматического применения, что позволяет использовать разъём в различных климатических зонах без дополнительной защиты от влаги и перепадов температур.

Показатели надёжности включают:

• Количество сочленений (соединений и разъединений) — до 500 циклов.
• Минимальная наработка — от 1000 до 5000 часов в зависимости от источника и условий применения.
• Срок сохраняемости при хранении до начала эксплуатации — порядка 20–25 лет.
• Сопротивление изоляции — не менее 1000 МОм.

Приёмка изделия — «5», год выпуска — 1990–1992. Данная маркировка подтверждает прохождение технического контроля на предприятии-изготовителе в указанный период.

Совместимость и взаимозаменяемость

Разъём 2РМТ24КПН19Г1В1В «5» взаимозаменяем с другими соединителями серий 2РМ и 2РМТ той же габаритной серии с диаметром посадочного отверстия 24 мм и аналогичным числом контактов. Это позволяет использовать его для замены вышедших из строя или устаревших соединителей без изменения конструкции аппаратуры и кабельной сети. При подборе ответной части необходимо учитывать резьбовой тип сочленения и расположение контактов, характерное для 19-контактного исполнения.

Металлический корпус обеспечивает механическую прочность и защиту контактной группы от внешних воздействий. Прямой патрубок упрощает ввод кабеля и снижает вероятность повреждения проводников в месте подключения. Разъём поставляется без кабеля, монтаж проводов выполняется пайкой, что требует соответствующей квалификации персонала и соблюдения технологических режимов пайки.
