Назначение

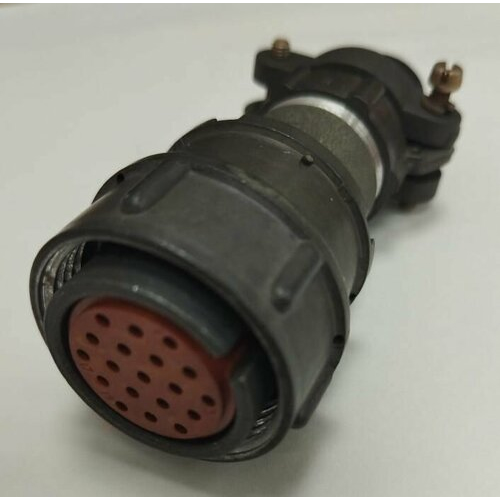

2РМТ24КПН19Г1В1В — это 19-контактная негерметичная кабельная розетка серии 2РМТ с прямым патрубком. Изделие предназначено для электрического соединения цепей в составе низкочастотных цилиндрических соединителей. Розетка относится к малогабаритным, тропикоустойчивым и низковольтным разъемам. Она обеспечивает коммутацию девятнадцати извлекаемых контактов диаметром 1,0 мм.

Посадочный диаметр корпуса розетки составляет 24 мм. Сочленение выполняется резьбовым способом, поляризация корпуса — одношпоночная. Такой тип соединения применяется для кабельных сборок, где требуется механическая фиксация и ориентация ответных частей.

Подтверждённые особенности и технические характеристики

Электрические параметры

• Максимальная токовая нагрузка: до 5 А на каждый контакт и до 80 А на соединитель в целом.
• Рабочее напряжение переменного и постоянного тока: до 560 В.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Вид покрытия контактов: серебро.

Конструктивные особенности

• Корпусные детали изготовлены из алюминиевого сплава АЛ-22.
• Изоляторы выполнены из прессматериала АГ-4.
• Гнезда контактов розетки — трубчатые типа «манжета».
• Метод монтажа: навесной, или объемный.
• Хвостовик контакта розетки допускает присоединение проводников сечением не более 0,5 мм².
• Максимальное допускаемое количество перепаек: не больше 3.

Механические и климатические параметры

• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 490 м/с².
• Ускорение механического удара одиночного действия: 5000 м/с².
• Ускорение механического удара многократного действия: 1000 м/с².
• Линейное ускорение: 2000 м/с².
• Минимальная наработка: 1000 ч.
• Количество сочленений-расчленений: 500.
• Минимальный срок сохраняемости: 15 лет.
• Температура окружающей среды: от минус 60 °С до плюс 100 °С.
• Смена температур с учетом температуры перегрева контактов: от минус 60 °С до плюс 180 °С.

Применение и условия монтажа

Розетка 2РМТ24КПН19Г1В1В применяется в кабельных соединениях низкочастотных электрических цепей. Благодаря негерметичному исполнению, тропикоустойчивости и термостойкости до 100 °С она может использоваться в составе оборудования, где предусмотрены соответствующие условия эксплуатации. Изделие рассчитано на навесной монтаж, при котором проводники присоединяются к хвостовикам контактов.

1. Подготовить проводники сечением не более 0,5 мм².
2. Выполнить присоединение к хвостовикам контактов розетки.
3. Учесть ограничение по количеству перепаек — не больше 3.
4. Сочленить розетку с ответной частью резьбовым способом, соблюдая одношпоночную поляризацию корпуса.

При монтаже следует учитывать нормированные механические нагрузки: вибрацию, удары и линейные ускорения. Эти параметры указаны для подтверждения области применения разъема в условиях воздействия соответствующих факторов.

Расшифровка маркировки и комплектация

Маркировка 2РМТ24КПН19Г1В1В расшифровывается следующим образом:

• 2РМТ — соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
• 24 — посадочный диаметр корпуса розетки.
• К — тип корпуса кабельный.
• П — вид патрубка прямой.
• Н — вид гайки патрубка для неэкранированного кабеля.
• 19 — количество контактов.
• Г — вид соединителя: розетка (гнездо).
• 1 — сочетание контактов по их диаметрам 1 мм.
• В — вид покрытия контактов: серебро.
• 1 — максимально допустимая температура окружающей среды 100 °С.
• В — всеклиматическое исполнение.

Артикул товара — 3605. Категория — 2РМТ. Согласно данным каталога, разъем 2РМТ24КПН19Г1В1В произведен заводом «Элекон» в 2016 году и поставляется в заводской упаковке. Производитель в карточке товара не указан.
