Назначение и общая информация

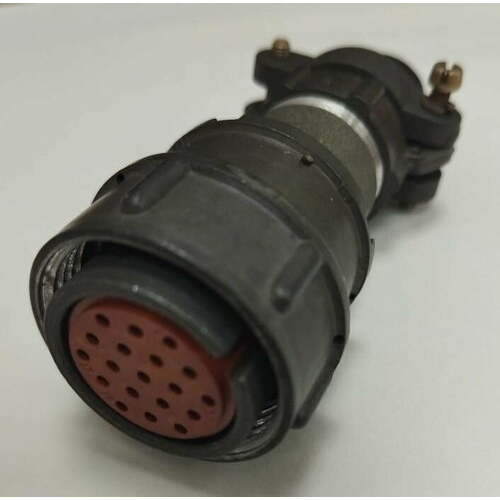

Разъем 2РМТ24КПН19Г1В1В, артикул 3604, относится к категории 2РМТ. В имеющемся описании указано, что изделие выпущено в 2012 году компанией Элекон. Это 19-контактная негерметичная кабельная розетка серии 2РМТ. Она предназначена для использования в электрических цепях постоянного и переменного тока с частотой до 3000 кГц при напряжении до 560 В.

По назначению изделие представляет собой соединитель общего назначения. Оно может применяться в радиоэлектронной и радиотехнической аппаратуре, а также в различных видах электро- и радиоаппаратуры специального и общего назначения. Конкретная конфигурация 2РМТ24КПН19Г1В1В определяется количеством контактов, типом корпуса и способом сочленения, указанными в маркировке.

Подтверждённые технические характеристики

Ниже перечислены параметры, которые приведены в описании товара. Они определяют электрические и эксплуатационные возможности разъема.

• Количество контактов: 19.
• Диаметр контактов: 1,0 мм.
• Максимальная токовая нагрузка на контакт: до 5 А.
• Максимальная общая токовая нагрузка: до 80 А.
• Сечение подсоединяемого провода: не более 0,5 квадратного миллиметра.
• Покрытие контактов: серебро.
• Метод монтажа: навесной или обжимка.
• Сочленение: резьбовое, поляризация корпуса одношпоночная.
• Температурный диапазон: от минус 60 до плюс 100 градусов Цельсия.

Указанные значения следует учитывать при подборе провода, расчете нагрузки и выборе режима работы. Максимальная токовая нагрузка на контакт и максимальная общая токовая нагрузка не должны превышаться. Сечение провода ограничено значением не более 0,5 квадратного миллиметра.

Конструкция и особенности

Корпусные детали разъема изготовлены из алюминиевого сплава. Изоляторы выполнены из прессматериала АГ-4. Гнезда контактов имеют трубчатую форму типа «манжета». Такое исполнение относится к конструктивным особенностям серии 2РМТ.

Розетка является негерметичной. Сочленение резьбовое, поляризация корпуса одношпоночная. Это означает, что при соединении используется резьбовое крепление, а одношпоночная поляризация помогает обеспечить правильное взаимное положение ответных частей. Покрытие контактов — серебро.

Монтаж может выполняться навесным способом или обжимкой. Температурный диапазон составляет от минус 60 до плюс 100 градусов Цельсия, что определяет допустимые условия эксплуатации.

Применение

Разъемы серии 2РМТ используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они подходят для различных видов электро- и радиоаппаратуры специального и общего назначения. Модель 2РМТ24КПН19Г1В1В может применяться в цепях постоянного и переменного тока с частотой до 3000 кГц при напряжении до 560 В.

При использовании следует учитывать количество контактов, диаметр контактов, допустимую токовую нагрузку, сечение провода, способ монтажа и температурные ограничения. Сведения о сертификатах, гарантии, стране производства и комплектации в предоставленных данных отсутствуют.

Краткий итог

2РМТ24КПН19Г1В1В — это 19-контактная негерметичная кабельная розетка серии 2РМТ с серебряным покрытием контактов, резьбовым сочленением и одношпоночной поляризацией корпуса. Она рассчитана на работу в цепях постоянного и переменного тока с частотой до 3000 кГц при напряжении до 560 В, токе до 5 А на контакт и общей нагрузке до 80 А. Монтаж возможен навесной или обжимкой, сечение провода — не более 0,5 квадратного миллиметра, температурный диапазон — от минус 60 до плюс 100 градусов Цельсия.
