Назначение

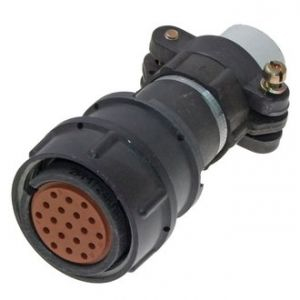

2РМТ24КПН19Г1В1В «5» — цилиндрический низкочастотный соединитель, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие представляет собой 19-контактную негерметичную кабельную розетку серии 2РМТ с прямым патрубком. Розетка устойчива к тропическим условиям и рассчитана на низкое напряжение. Приёмка «5» подтверждает категорию качества, указанную в характеристиках товара.

Подтверждённые особенности

Розетка имеет посадочный диаметр 24 мм. Контакты выполнены диаметром 1,0 мм, гнёзда контактов трубчатые, покрытие контактов — серебро. Корпусные детали изготовлены из алюминиевого сплава АЛ-22, изоляторы — из прессматериала АГ-4. Монтаж навесной (объёмный), сочленение резьбовое, поляризация корпуса одношпоночная. Хвостовик контакта допускает присоединение проводников сечением не более 0,5 мм². Допускается не более 3 перепаек.

• Количество контактов: 19.
• Посадочный диаметр корпуса розетки: 24 мм.
• Диаметр контактов: 1,0 мм.
• Максимальная токовая нагрузка: до 5 А на контакт и до 80 А на соединитель в целом.
• Максимальное напряжение переменного и постоянного тока: до 560 В.
• Сопротивление контакта: не более 0,005 Ом.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 ч.
• Минимальный срок сохраняемости: 15 лет.
• Приёмка: «5».

Климатические и механические параметры

Диапазон рабочих температур составляет от -60°С до +100°С. При смене температур с учётом температуры перегрева контактов допускается диапазон от -60°С до +180°С. Исполнение всеклиматическое. По механическим нагрузкам заявлены: синусоидальная вибрация в диапазоне частот 1–5000 Гц при ускорении 490 м/с²; ускорение механического удара одиночного действия 5000 м/с²; ускорение механического удара многократного действия 1000 м/с²; линейное ускорение 2000 м/с².

Применение

Разъём применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Благодаря негерметичному кабельному исполнению, прямому патрубку, резьбовому сочленению и одношпоночной поляризации он может использоваться для объёмного монтажа в составе кабельных сборок и устройств, где требуется низкочастотная коммутация электрических цепей. Тропикоустойчивое и всеклиматическое исполнение допускает эксплуатацию в условиях повышенной влажности и перепадов температур в пределах указанных значений.

Расшифровка маркировки

Маркировка 2РМТ24КПН19Г1В1В «5» содержит следующие сведения:

• 2РМТ — тип разъёма: соединитель электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
• 24 — посадочный диаметр корпуса розетки.
• К — тип корпуса: кабельный.
• П — вид патрубка: прямой.
• Н — вид гайки патрубка: для неэкранированного кабеля.
• 19 — количество контактов.
• Г — вид соединителя: розетка/гнездо.
• 1 — сочетание контактов по их диаметрам (1 мм).
• В — вид покрытия контактов: серебро.
• 1 — максимально допустимая температура окружающей среды (100°С).
• В — всеклиматическое исполнение.
• «5» — приёмка «5».
