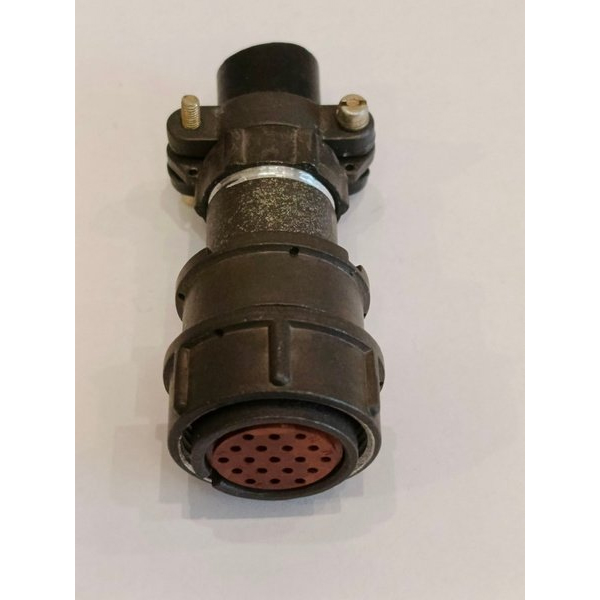

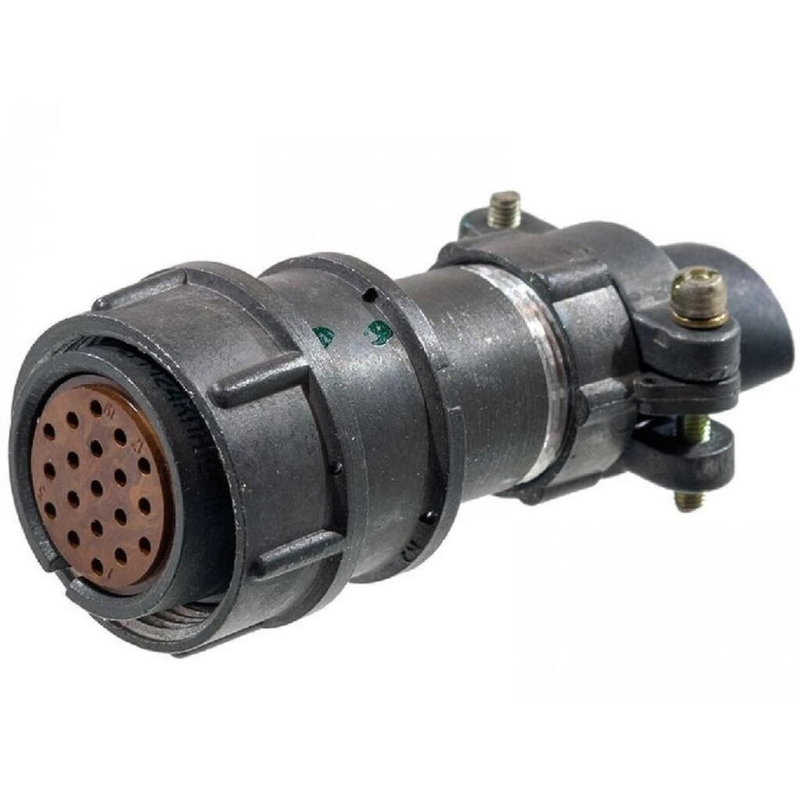

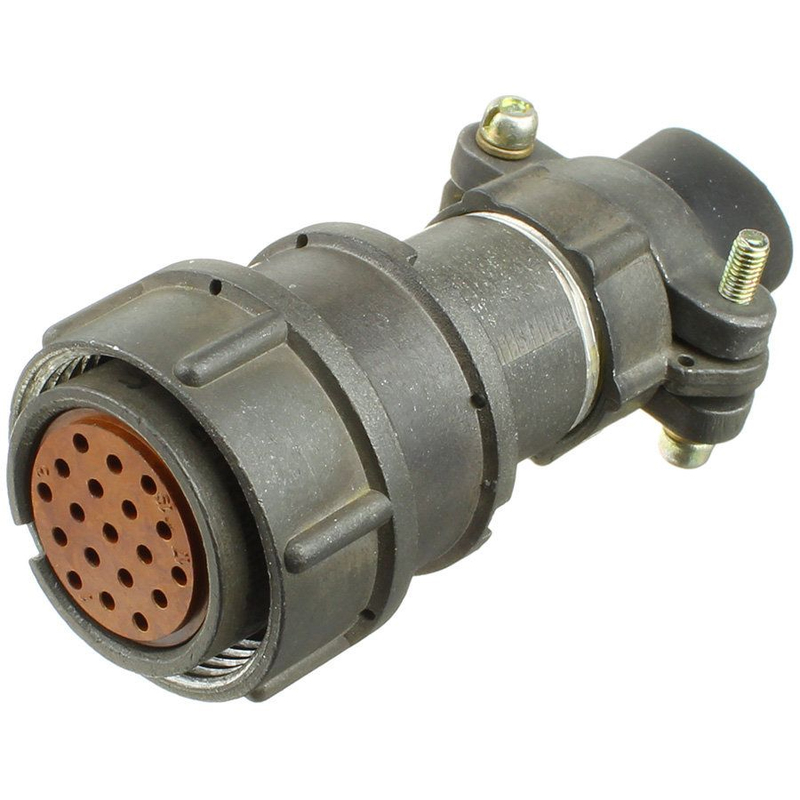

2РМТ24КПН19Г1А1В — это цилиндрический низкочастотный негерметичный соединитель тропикоустойчивого исполнения, выполненный в виде кабельной розетки. Он предназначен для надежного соединения электрических цепей постоянного и переменного тока в условиях повышенной влажности и тропического климата, с резьбовой фиксацией в сочлененном положении. +3

Основные характеристики

Соединитель имеет 19 контактов диаметром 1,0 мм с серебряным покрытием (индекс "В"), максимальный ток на контакт — до 5 А, рабочее напряжение — до 560 В. Сопротивление контакта не превышает 0,005 Ом, сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Диапазон рабочих температур: от -60°C до +100°C, с возможностью кратковременного нагрева контактов до +180°C.

Конструкция и монтаж

Розетка оснащена прямым патрубком и гайкой для неэкранированного кабеля, корпус металлический с изолятором из карболита, посадочный диаметр — 24 мм. Монтаж выполняется объемным способом пайкой, внутренний, подходит для кабельного подключения с сечением провода до 0,5 мм². Выдерживает синусоидальную вибрацию (1–5000 Гц), удары до 1000 м/с² и линейное ускорение до 2000 м/с².

Надежность и применение

Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500, срок сохраняемости — 15 лет. Используется во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, в приборах и оборудовании, требующих устойчивости к агрессивным условиям.
