Назначение и область применения

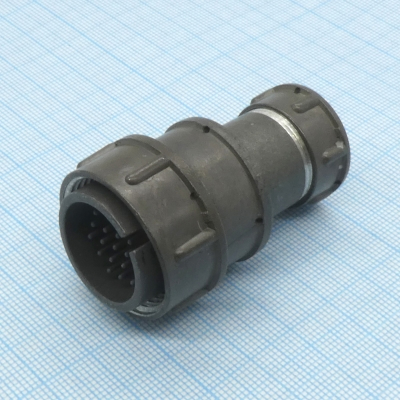

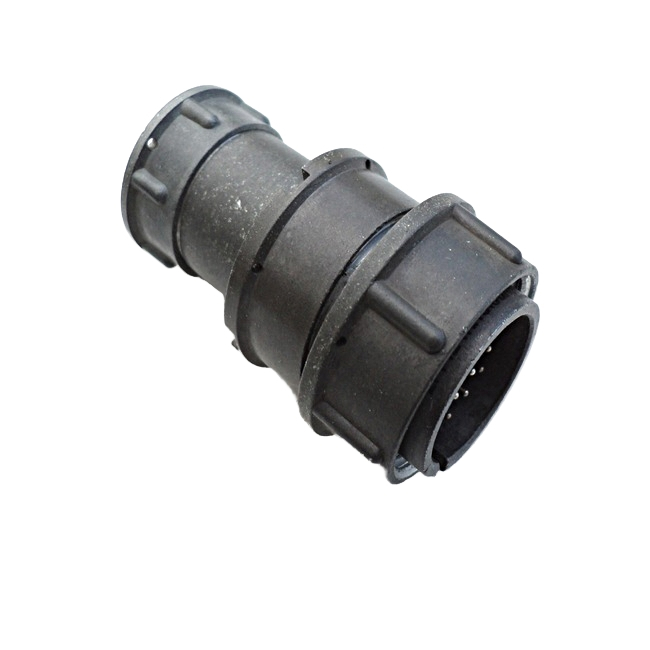

2РМТ24КПЭ19Ш1В1В — цилиндрический низкочастотный разъём серии 2РМТ, производимый предприятием «Элекон» (Казань). Артикул изделия — 50302. Разъём выполнен в виде вилки кабельной конструкции и предназначен для соединения многожильных кабелей в электрических цепях постоянного и переменного тока частотой до 3 МГц. Он применяется в промышленной и приборной аппаратуре, где требуется многоконтактное соединение с защитой от неправильного сочленения.

Изделие ориентировано на работу в составе кабельных сборок и приборных блоков. Его можно использовать в цепях питания и сигнальных цепях низкой частоты, если параметры цепи не превышают указанные электрические и механические пределы.

Конструкция и особенности

Корпус разъёма изготовлен из алюминия и имеет оксидное покрытие. Диаметр корпуса составляет около 32 мм, высота — порядка 50–55 мм. Изолятор выполнен из карболита, что обеспечивает механическую жёсткость и электроизоляцию.

Корпус — кабельный, маркировка «К», с прямым патрубком «П» и накидной резьбовой гайкой «Э» для экранированного кабеля. Такое исполнение позволяет получить надёжное сочленение и защиту от самопроизвольного разъединения.

В разъёме 19 контактов типа «штырь» диаметром 1 мм. Контакты изготовлены из латуни и покрыты серебром. Сопротивление контакта — не более 5 мОм. Конструкция включает ориентирующие пазы и поляризующую шпонку, которые исключают неправильное включение. Разъём не герметичный. Ресурс сочленений-расчленений — не менее 500 циклов.

Технические характеристики

Электрические параметры

• Максимальный рабочий ток на один контакт — порядка 5 А.
• Суммарный ток на разъём — до 80 А.
• Максимальное напряжение — до 560 В.
• Электрическая прочность изоляции — около 1850 В.
• Рабочая частота — до 3 МГц.

Условия эксплуатации

• Диапазон температур — от −60 до +100 °C.
• Относительная влажность — до 98% при 25 °C.
• Широкий диапазон атмосферного давления.
• Устойчивость к вибрациям — до 50 g.
• Устойчивость к звуковому давлению — до 170 дБ.
• Устойчивость к многократным ударам — до 100 g.
• Устойчивость к одиночным ударам — до примерно 500 g.

Монтаж и применение

Монтаж разъёма — внутренний объёмный. Электрическое соединение контактов выполняется методом пайки. При подключении следует учитывать поляризацию и ориентирующие элементы, чтобы обеспечить правильное взаимное положение ответных частей.

Благодаря совокупности параметров разъём подходит для промышленной и приборной аппаратуры, работающей при повышенных механических нагрузках, в том числе при вибрации, ударах и звуковом давлении. Он применяется для коммутации многожильных кабелей в цепях постоянного и переменного тока с частотой до 3 МГц. При этом изделие не является герметичным, поэтому условия эксплуатации должны соответствовать указанным значениям влажности, температуры и давления.

Для правильного подбора ответной части и принадлежностей следует ориентироваться на серию 2РМТ, тип корпуса «К», исполнение с прямым патрубком «П» и накидной гайкой «Э», а также на количество и тип контактов — 19 штыревых контактов диаметром 1 мм. Артикул изделия — 50302.
