Назначение и область применения

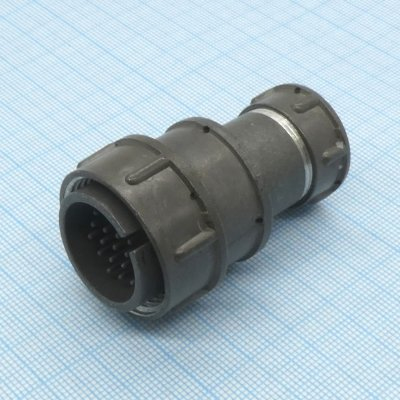

2РМТ24КПЭ19Ш1В1В «5» представляет собой низкочастотный цилиндрический электрический разъём серии 2РМТ, выполненный по типу вилки с кабельным корпусом и прямым патрубком. Изделие предназначено для коммутации силовых и сигнальных цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре. Разъём обеспечивает надёжное соединение кабелей с блоками аппаратуры, приборами и модулями, где требуется стандартизованный низкочастотный интерфейс.

Конструкция разъёма относится к классу негерметичных цилиндрических соединителей с резьбовым способом сопряжения. Монтаж контактов осуществляется пайкой, в том числе объёмной пайкой проводов, что позволяет формировать качественные и стабильные электрические соединения в условиях серийного производства и ремонтных работ. Применение кабельного корпуса с прямым патрубком упрощает ввод кабеля и фиксацию его в корпусе разъёма, снижая механические нагрузки на места пайки контактов.

Подтверждённые технические особенности

Разъём 2РМТ24КПЭ19Ш1В1В «5» имеет следующие электрические и эксплуатационные параметры:

• Количество контактов — 19, диаметр контактных стержней, как правило, около 1 мм.
• Максимальное рабочее напряжение — до 560 В постоянного или переменного тока, частотой до 3 МГц.
• Диаметр посадочного габарита корпуса — 24 мм.
• Сопротивление изоляции — от 1000 МОм до 5000 МОм и выше в зависимости от условий измерения.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции при напряжении 560 В — порядка 1850 В амплитудного значения.
• Интервал рабочих температур — примерно от минус 60 до плюс 100 градусов Цельсия.
• Количество циклов соединения и разъединения — около 500.
• Минимальная наработка — порядка 5000 часов.
• Срок сохраняемости — до 25 лет.

Конструкция и совместимость

Изделие относится к стандартным соединителям серии 2РМТ и конструктивно совместимо с ответными частями аналогичного типоразмера, имеющими посадочный габарит корпуса 24 мм. Резьбовой способ сопряжения обеспечивает надёжную фиксацию сочленённых частей и защиту от самопроизвольного разъединения при вибрациях и механических воздействиях. Кабельный корпус с прямым патрубком ориентирован на применение с кабелями, подводимыми без углового изгиба, что упрощает трассировку проводов внутри приборов и распределительных шкафов.

Приёмка «5» и год выпуска 90–91 указывают на категорию контроля качества изделия при производстве и период изготовления партии. Разъём применяется в электрических цепях постоянного и переменного тока, обеспечивая коммутацию как силовых, так и слаботочных сигнальных линий в пределах указанных электрических параметров.

Особенности эксплуатации

Разъём не является герметичным, поэтому его установка предполагает размещение в корпусах аппаратуры или в условиях, исключающих прямое попадание влаги и агрессивных сред. При монтаже следует учитывать диаметр контактных стержней около 1 мм, подбирая сечение проводов и параметры пайки таким образом, чтобы не допускать перегрева изоляторов и деформации контактов. Соблюдение штатного момента затяжки резьбового соединения предотвращает повреждение корпуса и обеспечивает стабильность электрического контакта в течение всего срока эксплуатации.

Изделие рассчитано на длительное использование в аппаратуре с периодическим обслуживанием и возможной заменой соединителей. Благодаря стандартизованным габаритам и электрическим характеристикам разъём может применяться при ремонте и модернизации оборудования, где изначально установлены аналогичные соединители серии 2РМТ.
