Назначение соединителя 2РМТ24КПЭ19Ш1В1В «5»

2РМТ24КПЭ19Ш1В1В «5» — это цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения с резьбовой фиксацией. Изделие предназначено для работы в электрических цепях переменного тока напряжением до 700 В и в цепях постоянного тока. Конструкция ориентирована на применение во всеклиматическом исполнении В2.1 по ГОСТ 15150-69, что допускает эксплуатацию в сложных климатических условиях, включая тропические районы.

Соединитель выступает частью электрических соединений, где требуется надёжная механическая фиксация ответных частей и стабильная передача сигнала или питания по множеству независимых линий. Благодаря резьбовому соединению обеспечивается устойчивость к вибрационным и механическим нагрузкам, характерным для промышленного и специального оборудования.

Подтверждённые особенности и технические характеристики

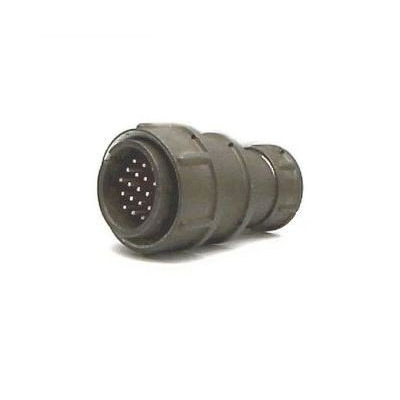

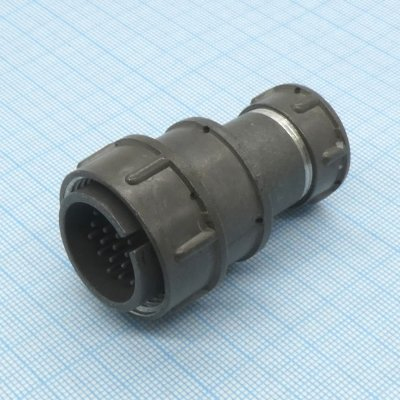

Модель 2РМТ24КПЭ19Ш1В1В «5» имеет 19 контактов. Тип исполнения — кабельная вилка (КПЭ) с прямым патрубком и гайкой для экранированного кабеля (Э). Контакты выполнены с серебряным покрытием (Ш1В1В), что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Электрические параметры

• Сопротивление изоляции — не менее 5000 МОм.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — до 2300 В (амплитудное значение) при рабочем напряжении 700 В.
• Максимальная токовая нагрузка на контакт зависит от диаметра: от 5–8 А при диаметре 1,0 мм до 32 А при диаметре 3,0 мм.

Ресурс и условия эксплуатации

• Минимальная наработка — 1000 часов.
• Количество циклов сочленения-расчленения — 500.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Повышенная влажность — до 98 процентов при температуре плюс 40 градусов Цельсия.

Применение и приёмочные данные

Изделие подходит для внутренних монтажей в сложных климатических условиях, включая тропики. Соединитель востребован в составе кабельных сборок и приборных соединений, где требуется экранированный кабель и надёжная резьбовая фиксация.

Приёмка изделия осуществляется по техническим условиям ТУ ГЕ0.364.126ТУ «5». Срок сохраняемости — 15 лет. Категория качества — «ОТК», «ВП» или «ОС» в зависимости от года выпуска. Год выпуска указан в диапазоне 2010–14. Артикул товара — 20418. Категория — 2РМТ.

Таким образом, 2РМТ24КПЭ19Ш1В1В «5» представляет собой многоcontactный низкочастотный соединитель с подтверждёнными параметрами по изоляции, токовой нагрузке и климатической стойкости, предназначенный для ответственных электрических соединений в тяжёлых условиях эксплуатации.
