Назначение и общее описание

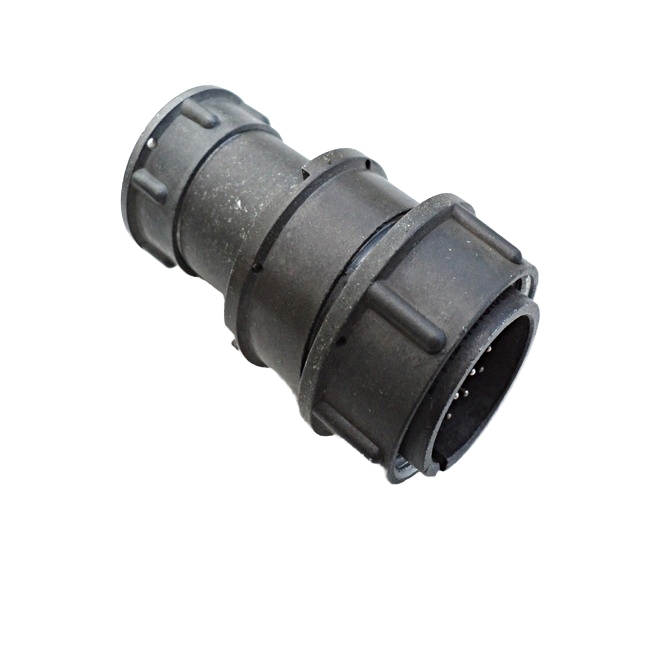

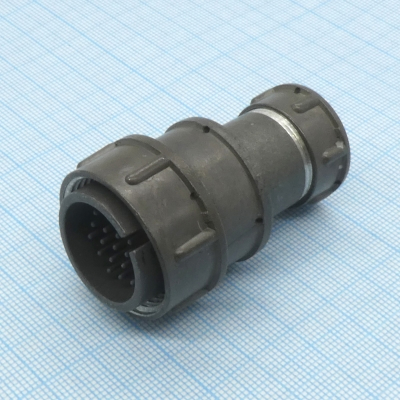

2РМТ24КПЭ19Ш1В1В — это цилиндрический низкочастотный негерметичный соединитель, предназначенный для соединения длинных электрических цепей. Изделие принадлежит к серии 2РМТ и выполнено в кабельном корпусе. Артикул товара — 3638. Категория — 2РМТ. Сведения о производителе в предоставленных данных отсутствуют.

По типу исполнения разъём является вилкой и имеет 19 контактов. Такая конструкция применяется в составе кабельных сборок и приборных соединений, где требуется обеспечить электрическую связь между отдельными блоками, устройствами или участками цепи. Поскольку соединитель относится к негерметичным изделиям, его не следует рассматривать как элемент, предназначенный для работы в условиях прямого воздействия влаги или агрессивных сред без дополнительной защиты.

Модель относится к низкочастотным соединителям, то есть предназначена для электрических цепей, работающих на низких частотах. Исполнение В указывает на всеклиматическое исполнение, что отражено в расшифровке обозначения.

Подтверждённые технические характеристики

Ниже приведены параметры, указанные в описании товара. Они позволяют оценить электрические и эксплуатационные возможности соединителя 2РМТ24КПЭ19Ш1В1В.

• Тип изделия: вилка.
• Количество контактов: 19.
• Размер корпуса: 24 мм.
• Диаметр посадочного отверстия: 24 мм.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Максимальное рабочее напряжение: 560 В.
• Сопротивление изоляции: не менее 1000 МОм.
• Количество сочленений и расчленений: 500.
• Интервал рабочих температур: от -60 до +100 °C.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.

Расшифровка обозначения

Обозначение 2РМТ24КПЭ19Ш1В1В построено по стандартной схеме и содержит информацию о конструкции и исполнении соединителя. Ниже приведена расшифровка, указанная в описании товара.

• 2РМТ — тип разъёма.
• 24 — условный размер корпуса.
• К — вид корпуса, кабельный.
• П — вид патрубка, прямой.
• Э — вид гайки патрубка, для экранированного кабеля.
• 19 — количество контактов.
• Ш — вилка.
• 1 — обозначение сочетания контактов.
• В — покрытие контактов, серебро.
• 1 — вид контакта, цилиндрический.
• В — всеклиматическое исполнение.

Конструкция и применение

Кабельная вилка или розетка состоит из корпуса, изоляторов, гнёзд или штырей, пружинного кольца, накладной гайки, разъёмного патрубка, винта и гайки для крепления кабеля. Приборная вилка или розетка состоит из корпуса с фланцем, изоляторов, гнёзд или штырей и пружинного кольца. Такое устройство обеспечивает механическое крепление кабеля и электрическое соединение контактов.

Основное применение соединителя 2РМТ24КПЭ19Ш1В1В — соединение длинных электрических цепей в кабельных и приборных сборках. Кабельный корпус и прямой патрубок с гайкой для экранированного кабеля позволяют использовать изделие в составе кабельных линий, где требуется подключение экранированного кабеля. Всеклиматическое исполнение расширяет область применения, а диапазон рабочих температур от -60 до +100 °C и срок сохраняемости 25 лет подтверждают возможность длительной эксплуатации и хранения в указанных условиях.

При подборе соединителя следует учитывать максимальное рабочее напряжение 560 В, сопротивление изоляции не менее 1000 МОм, количество сочленений и расчленений 500, минимальную наработку 5000 часов, а также диаметр контактов 1 мм и диаметр посадочного отверстия 24 мм. Эти параметры являются подтверждёнными характеристиками, указанными для данной модели.
