Назначение

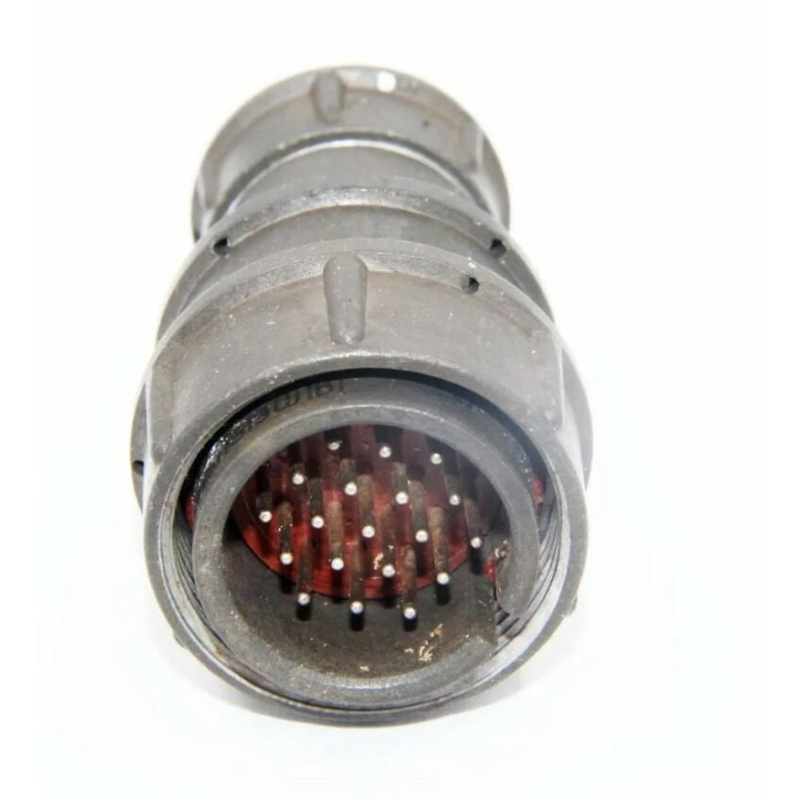

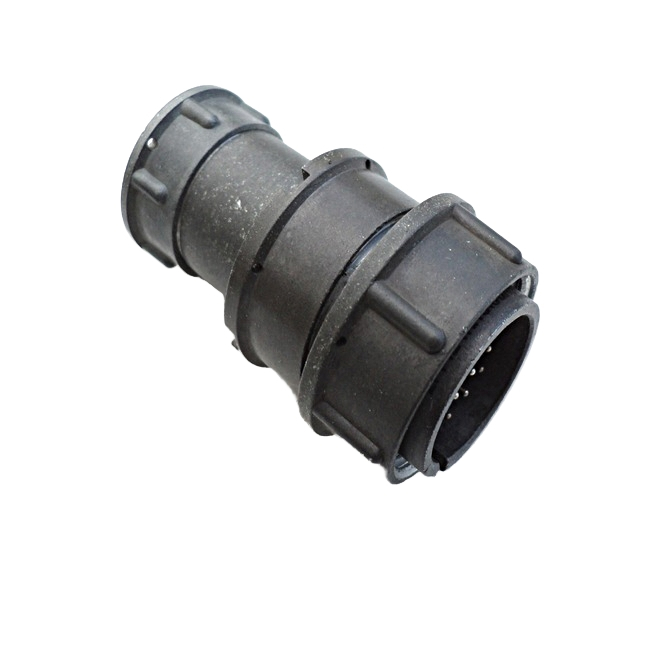

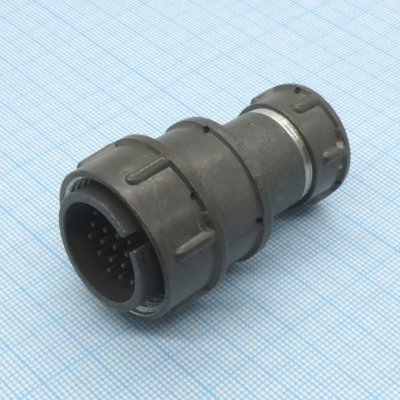

Соединитель 2РМТ24КПЭ19Ш1В1В представляет собой кабельную вилку с прямым патрубком. Он предназначен для работы в электрических цепях постоянного и переменного тока. Изделие применяется в электро- и радиоаппаратуре специального и общего назначения. Основная функция соединителя — соединение и разъединение электрических цепей. Конструкция рассчитана на монтаж как экранированных, так и неэкранированных кабелей. Артикул товара — 3637. Категория — 2РМТ.

Подтверждённые особенности и технические характеристики

Соединитель относится к цилиндрическим низкочастотным тропикоустойчивым типам. Он имеет 19 контактов. Рабочее напряжение составляет до 560 В, максимальное напряжение — 700 В. Частота работы — до 3 МГц. Температурный диапазон эксплуатации — от -60 °C до +100 °C. Покрытие контактов — серебро, возможно также золото. Монтаж выполняется на кабель с резьбовой фиксацией. Корпус изготовлен из металла, изолятор — из карболита. Вес изделия — 36 г. Условный размер корпуса — 24.

Основные параметры

• Тип соединителя: цилиндрический, низкочастотный, тропикоустойчивый.
• Количество контактов: 19.
• Рабочее напряжение: до 560 В.
• Максимальное напряжение: 700 В.
• Частота: до 3 МГц.
• Температурный диапазон: от -60 °C до +100 °C.
• Покрытие контактов: серебро, возможно золото.
• Способ монтажа: на кабель с резьбовой фиксацией.
• Материал корпуса: металл.
• Материал изолятора: карболит.
• Вес: 36 г.
• Условный размер корпуса: 24.

Расшифровка обозначения

Обозначение 2РМТ24КПЭ19Ш1В1В расшифровывается следующим образом. 2РМТ — тип соединителя. 24 — условный размер корпуса. К — тип корпуса, кабельный. П — вид патрубка, прямой. Э — тип гайки патрубка, для экранированного кабеля. 19 — количество контактов. Ш — часть соединителя, вилка. 1 — обозначение сочетания контактов. В — покрытие контактов, серебро. 1 — теплостойкость до 100 °C. В — всеклиматическое исполнение.

Применение

Соединитель 2РМТ24КПЭ19Ш1В1В используется для соединения и разъединения электрических цепей. Благодаря указанным характеристикам он подходит для применения в электронике и радиотехнике. Изделие может использоваться в различных видах электро- и радиоаппаратуры, как специального, так и общего назначения. Допускается монтаж как экранированных, так и неэкранированных кабелей. Всеклиматическое исполнение и тропикоустойчивость позволяют эксплуатировать соединитель в условиях различных климатических воздействий. Температурный диапазон от -60 °C до +100 °C определяет возможность работы при низких и повышенных температурах. Рабочее напряжение до 560 В и максимальное напряжение 700 В, а также частота до 3 МГц задают область применения в соответствующих электрических цепях. Резьбовая фиксация при монтаже на кабель обеспечивает механическое закрепление соединения.
