Назначение соединителя

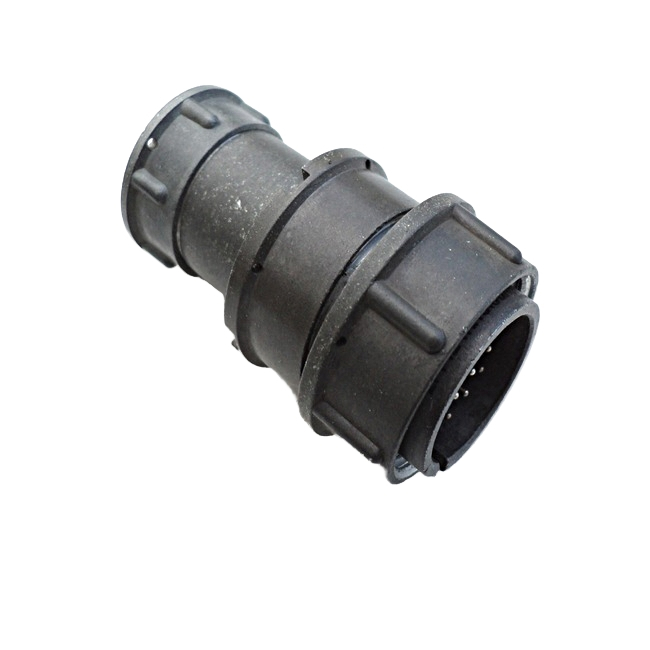

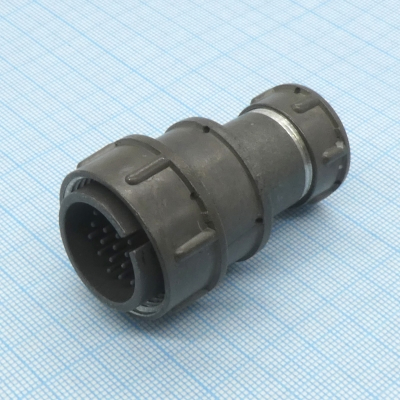

Соединитель 2РМТ24КПЭ19Ш1В1В представляет собой кабельную вилку с прямым патрубком, предназначенную для коммутации электрических цепей постоянного и переменного тока. Изделие применяется для соединения и разъединения проводов и кабелей в составе электро- и радиоаппаратуры, где требуется надёжный разъёмный контакт при повышенных требованиях к условиям эксплуатации.

Соединитель рассчитан на работу при напряжении до 700 В и на частотах до 3 МГц. Такое сочетание параметров позволяет использовать его в низкочастотных цепях питания и сигнальных цепях различного назначения.

Конструкция и расшифровка обозначения

Маркировка изделия содержит полную информацию о его исполнении. Расшифровка обозначения 2РМТ24КПЭ19Ш1В1В приведена ниже.

• 2РМТ — тип соединителя, цилиндрический низкочастотный тропикоустойчивый;
• 24 — условный размер корпуса;
• К — вид корпуса, кабельный;
• П — вид патрубка, прямой;
• Э — гайка для экранированного кабеля;
• 19 — количество контактов;
• Ш — часть соединителя, вилка;
• 1 — обозначение сочетания контактов;
• В — покрытие контактов, серебро;
• 1 — теплостойкость до 100 °C;
• В — всеклиматическое исполнение.

Корпус соединителя выполнен из металла, изолятор изготовлен из карболита. Монтаж производится на кабель. Наличие гайки для экранированного кабеля позволяет применять изделие в цепях, где требуется экранирование.

Основные технические характеристики

Ниже перечислены подтверждённые параметры соединителя, заявленные для данной модели.

• Тип: цилиндрический, низкочастотный, тропикоустойчивый;
• Количество контактов: 19;
• Способ монтажа: на кабель;
• Рабочая температура: от −60 °C до +100 °C;
• Материал корпуса: металл;
• Материал изолятора: карболит;
• Покрытие контактов: серебро;
• Сопротивление контактов: не более 0,005 Ом;
• Сопротивление изоляции: не менее 1000 МОм;
• Рабочее напряжение: до 700 В;
• Рабочая частота: до 3 МГц.

Область применения

Соединитель применяется в электро- и радиоаппаратуре для быстрого соединения и разъединения кабельных линий. Всеклиматическое исполнение и тропикоустойчивость позволяют эксплуатировать изделие в широком диапазоне температур и в условиях повышенной влажности. Серебряное покрытие контактов обеспечивает стабильно низкое переходное сопротивление, что важно для цепей передачи сигнала и питания.

Изделие входит в серию 2РМТ, объединяющую соединители различных конструкций и исполнений. Это даёт возможность подбирать совместимые части для разных задач в области электроники и радиотехники. При подборе ответной части следует учитывать тип соединителя, количество контактов, условный размер корпуса и сочетание контактов, указанные в маркировке.
