Назначение и область применения

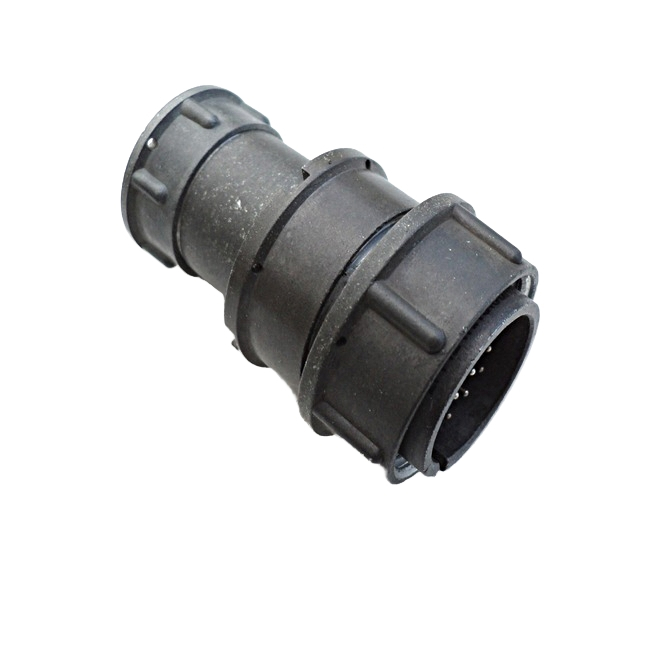

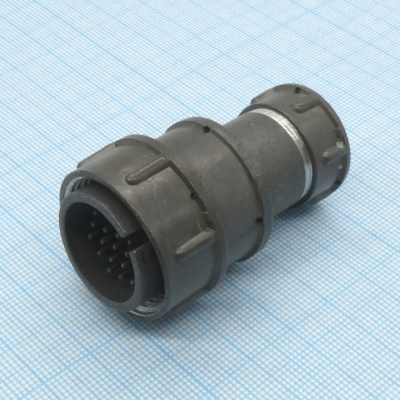

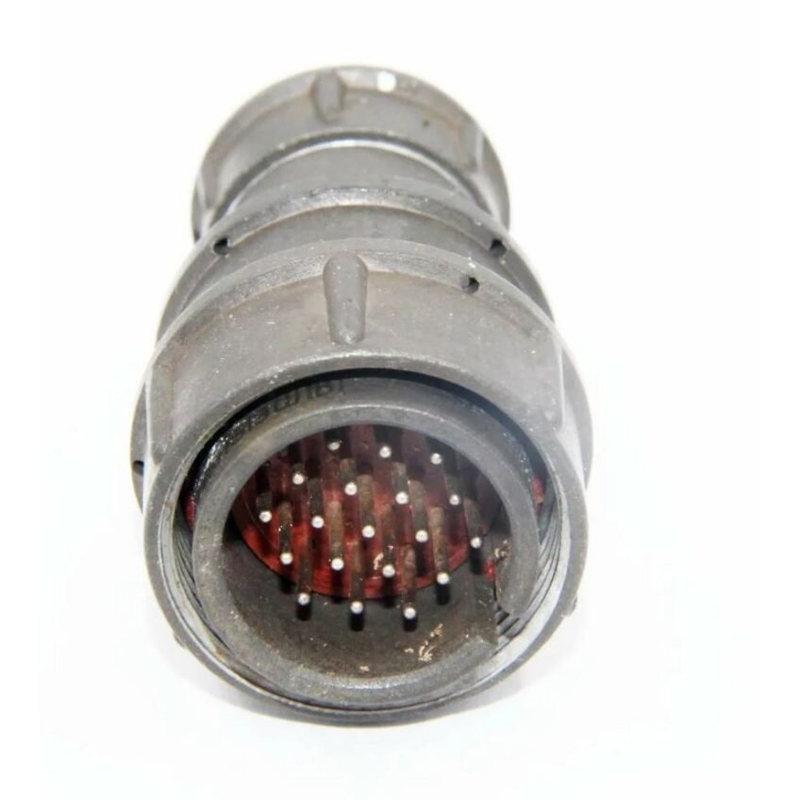

Соединитель 2РМТ24КПЭ19Ш1В1В «5» относится к серии цилиндрических низкочастотных негерметичных электрических соединителей 2РМТ. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основное назначение — подключение и отключение электрических цепей в различных видах электроаппаратуры. Такие соединители применяются там, где требуется компактное разъёмное соединение с фиксированным числом контактов и возможностью работы в разных климатических условиях.

Модель имеет кабельный способ монтажа. Это означает, что соединитель рассчитан на заделку кабеля и последующее сочленение с ответной частью. В исходном описании указано, что соединители серии 2РМТ могут быть как кабельными, так и приборными, или блочными. Для образования полноценного соединения требуется соответствующий комплект: кабельная розетка с блочной вилкой или блочная розетка с кабельной вилкой. Конкретная комплектация для данной модели в предоставленных данных не детализирована, поэтому при подборе ответной части следует ориентироваться на маркировку и число контактов.

Подтверждённые особенности и конструктивные параметры

• Серия: 2РМТ.
• Тип соединителя: негерметичный, всеклиматический.
• Число контактов: 19.
• Способ монтажа: кабельный.
• Покрытие контактов: серебро, что обозначается буквой «В» в маркировке.
• Диаметр посадочного отверстия корпуса разъёма: 24 мм.
• Приемка: «5».

В обозначении 2РМТ24КПЭ19Ш1В1В «5» отражены серия, диаметр корпуса, число контактов и покрытие контактов. Диаметр 24 мм соответствует посадочному отверстию корпуса разъёма. Наличие 19 контактов определяет коммутационные возможности модели. Покрытие контактов серебром обозначено буквой «В». Приемка «5» указывает на приёмочную категорию, заявленную для данного изделия.

Технические характеристики

• Максимальное рабочее напряжение: до 560 В.
• Рабочая частота: до 3 МГц.
• Сопротивление изоляции: не менее 1000 МОм.
• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: не менее 5000 часов при определённых условиях эксплуатации.
• Токовая нагрузка на одиночный контакт: зависит от диаметра контакта; суммарная нагрузка может достигать до 50 А для некоторых моделей серии.

Указанные значения являются подтверждёнными характеристиками для описываемого соединителя в рамках предоставленных данных. Максимальное рабочее напряжение до 560 В позволяет использовать изделие в цепях с соответствующим уровнем напряжения. Сопротивление изоляции не менее 1000 МОм характеризует изоляционные свойства. Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия обеспечивает возможность эксплуатации в широком температурном интервале. Минимальная наработка не менее 5000 часов приводится для определённых условий эксплуатации.

Применение и эксплуатационные особенности

Соединители серии 2РМТ известны прочностью и надёжностью при работе в различных климатических условиях. Модель 2РМТ24КПЭ19Ш1В1В «5» может применяться в электроаппаратуре, где требуется цилиндрическое разъёмное соединение для постоянного или переменного тока с частотой до 3 МГц. Благодаря всеклиматическому исполнению и негерметичной конструкции соединитель рассчитан на работу в условиях, соответствующих его категории, без герметичной защиты корпуса.

При монтаже важно учитывать кабельный способ присоединения и необходимость ответной части. Для сочленения требуется блочная вилка или блочная розетка в зависимости от выбранной схемы подключения. Число контактов 19 и диаметр посадочного отверстия 24 мм являются ключевыми параметрами при проверке совместимости с ответным соединителем и посадочным местом. Покрытие контактов серебром обозначено буквой «В» и подтверждено в маркировке. Приемка «5» выделена как отдельная характеристика товара.

Изделие относится к низкочастотным соединителям, поэтому его применение ограничено частотой до 3 МГц. Для цепей с большей частотой данная модель не предназначена. Токовая нагрузка на отдельный контакт зависит от диаметра контакта, а суммарная нагрузка для некоторых моделей серии может достигать до 50 А. В предоставленном описании указан 2013 год, что может быть учтено при идентификации партии или документации. Сведения о производителе в исходных данных не приведены, поэтому при необходимости уточнения происхождения изделия следует обращаться к сопроводительным документам.

Краткое резюме

2РМТ24КПЭ19Ш1В1В «5» — это кабельный цилиндрический низкочастотный негерметичный всеклиматический соединитель серии 2РМТ на 19 контактов с серебряным покрытием контактов, диаметром посадочного отверстия корпуса 24 мм и приемкой «5». Он рассчитан на напряжение до 560 В, частоту до 3 МГц, сопротивление изоляции не менее 1000 МОм и рабочие температуры от минус 60 до плюс 100 градусов Цельсия. Минимальная наработка составляет не менее 5000 часов при определённых условиях эксплуатации. Для подключения требуется ответная часть соответствующего типа.
