Назначение и общие сведения

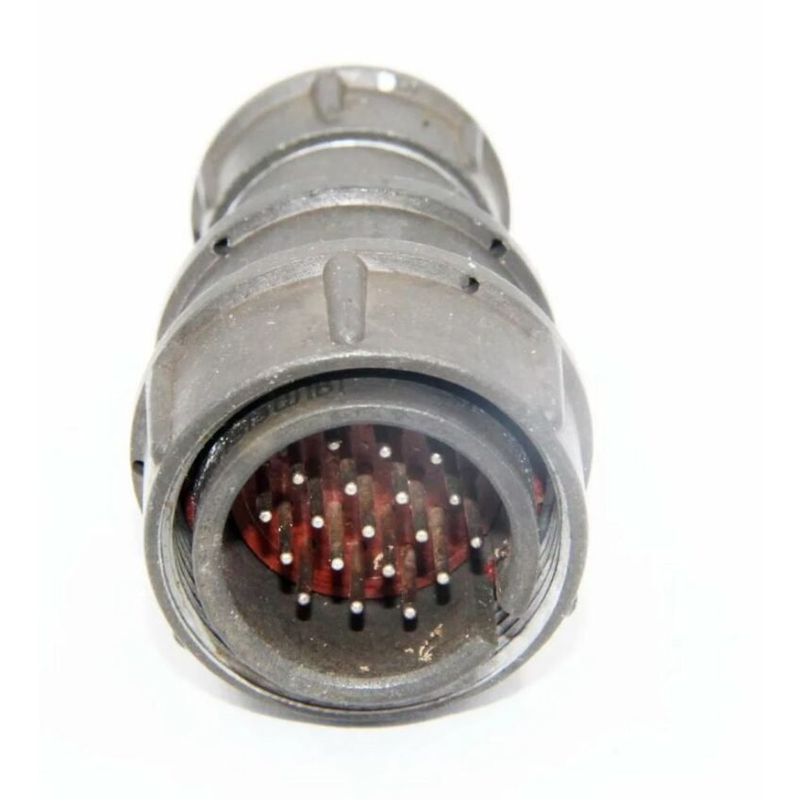

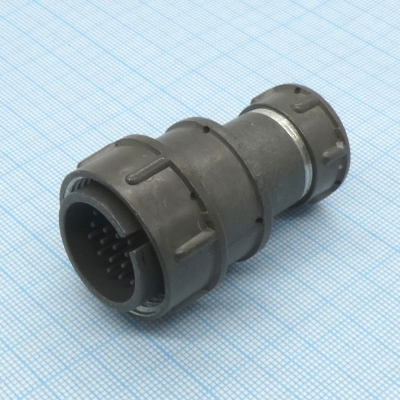

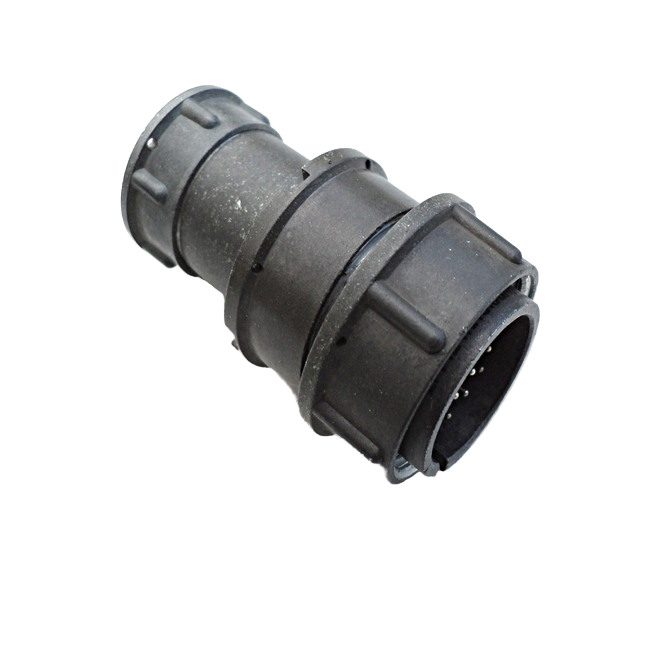

Соединитель 2РМТ24КПЭ19Ш1В1В (артикул 3634) относится к категории 2РМТ. Это низкочастотный, тропикоустойчивый соединитель с резьбовой фиксацией. Он представляет собой кабельную вилку с прямым патрубком и предназначен для работы в электрических цепях постоянного и переменного тока.

В описании указано, что соединитель применяется для соединения электрических цепей и может использоваться в различных видах электро- и радиоаппаратуры как специального, так и общего назначения. Рабочая частота — до 3 МГц. Рабочее напряжение — 560 В, максимальное напряжение — 700 В в зависимости от типономинала.

Подтверждённые особенности и технические параметры

Ключевые характеристики модели:

• Тип: низкочастотный, тропикоустойчивый, с резьбовой фиксацией.
• Количество контактов: 19.
• Покрытие контактов: серебро.
• Условный размер корпуса: 24.
• Способ монтажа: на кабель.
• Рабочая частота: до 3 МГц.
• Рабочее напряжение: 560 В; максимальное — 700 В (в зависимости от типономинала).

Электрические параметры

Для соединителя указаны следующие электрические показатели:

• Сопротивление контактов: не более 0,005 Ом.
• Сопротивление изолятора: не менее 1000 МОм.
• Рабочая температура: от -60 °C до +100 °C.

Конструкция и материалы

Соединитель представляет собой кабельную вилку с прямым патрубком. В описании отмечено, что соединитель состоит из двух частей: вилка является кабельной частью и устанавливается на кабель, а розетка является блочной частью и монтируется на корпус прибора. Для данной модели указан монтаж на кабель.

Материал корпуса — металл. Материал изолятора — карболит. Вес соединителя составляет 34–36 г.

Применение и особенности эксплуатации

Соединитель 2РМТ24КПЭ19Ш1В1В предназначен для использования в электрических цепях постоянного и переменного тока. Благодаря тропикоустойчивому исполнению и рабочему диапазону температур от -60 °C до +100 °C он может применяться в различных условиях эксплуатации. Резьбовая фиксация обеспечивает надежное соединение.

Серебряное покрытие контактов способствует хорошей проводимости и защите от коррозии. Соединитель имеет маркировку, которая включает информацию о типе, размере, количестве контактов и температурной устойчивости.

Таким образом, 2РМТ24КПЭ19Ш1В1В является надежным решением для соединения электрических цепей, обеспечивая долговечность и стабильность работы в различных условиях эксплуатации. Артикул — 3634.
