Назначение соединителя

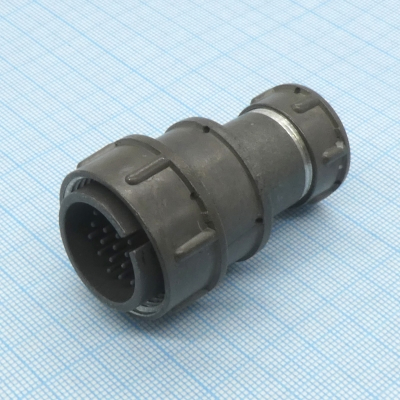

2РМТ24КПЭ19Ш1В1В — цилиндрический низкочастотный кабельный разъём, выполненный в виде вилки серии 2РМТ. Он предназначен для разъёмных подключений в электрических цепях постоянного и переменного тока, в том числе на частотах до нескольких мегагерц. Соединитель применяется в устройствах автоматики, управления, измерительной и бортовой аппаратуры, где требуется быстрое сочленение и надёжное разъединение кабельных линий.

Конструктивные особенности

Изделие имеет кабельный корпус с прямым патрубком. Такое исполнение рассчитано на экранированный кабель. Сочленение с ответной розеткой — резьбовое. Одношпоночная поляризация корпусов исключает неправильное подключение. Буквенная часть «КПЭ» указывает на кабельную вилку с прямым патрубком для экранированного кабеля; для подобных исполнений обычно применяется серебряное покрытие контактов. Экранирование и резьбовая фиксация обеспечивают надёжное соединение и хорошую помехозащищённость в составе тропикостойких и вибростойких изделий.

Основные технические параметры

• Количество контактов: 19.
• Диаметр посадочного отверстия, то есть габарит корпуса: 24 мм.
• Диаметр контактов: порядка 1 мм.
• Предельное рабочее напряжение: до 560 В постоянного и переменного тока.
• Токовая нагрузка: суммарно до десятков ампер; типовые значения для серии 2РМТ — до единиц–десятков ампер на контакт в зависимости от конструкции и распределения нагрузки.

Электрические и эксплуатационные свойства

Сопротивление изоляции обычно не менее 1000 МОм. Электрическая прочность изоляции составляет порядка 1800–2300 В в амплитудных значениях при указанных предельных напряжениях. Интервал рабочих температур — примерно от −60 °C до +100 °C, что позволяет использовать изделие в тропическом и холодном климате. Число допустимых расчленений соединения — порядка 500 циклов. Наработка — не менее нескольких тысяч часов. Срок сохраняемости — до 25 лет.

Условия применения

Разъём подходит для эксплуатации в составе устройств, где важны стойкость к вибрациям, защита от помех и стабильность контактного соединения. Резьбовое сочленение препятствует самопроизвольному разъединению, а экранированный кабельный ввод снижает влияние электромагнитных наводок. Одношпоночная поляризация упрощает монтаж и исключает ошибки при подключении.

Применение

2РМТ24КПЭ19Ш1В1В используется в автоматике, системах управления, измерительной аппаратуре и бортовых устройствах. Он применяется там, где нужно коммутировать до 19 цепей, работать с постоянным и переменным током и обеспечивать разъёмное соединение кабеля с прибором или блоком. Артикул 3633 соответствует категории 2РМТ. Производитель в предоставленных данных не указан.

Приведённые значения являются типовыми для серии 2РМТ и могут уточняться в зависимости от конкретного исполнения и условий эксплуатации.
