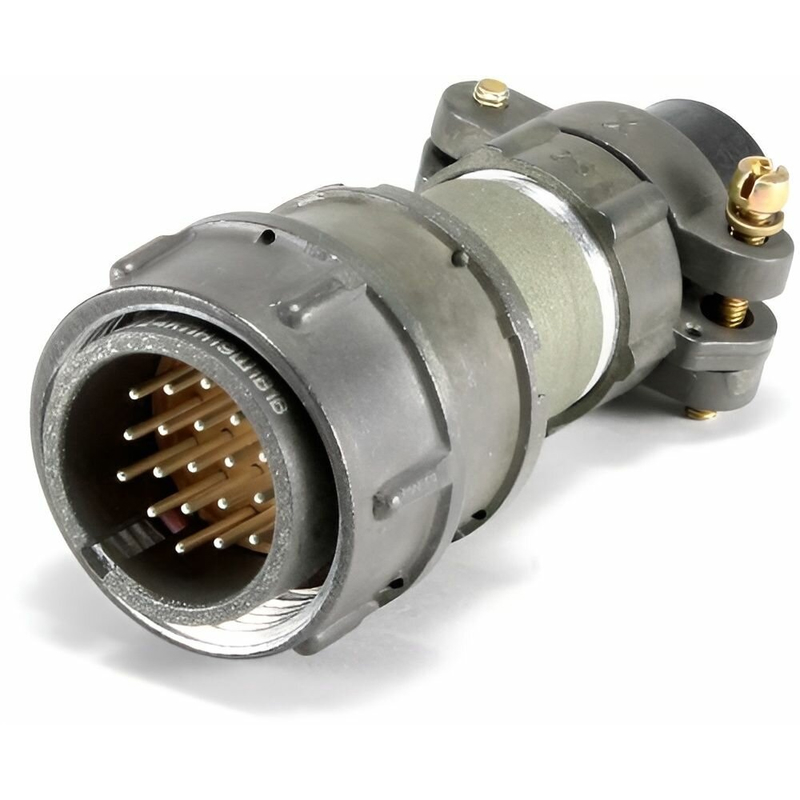

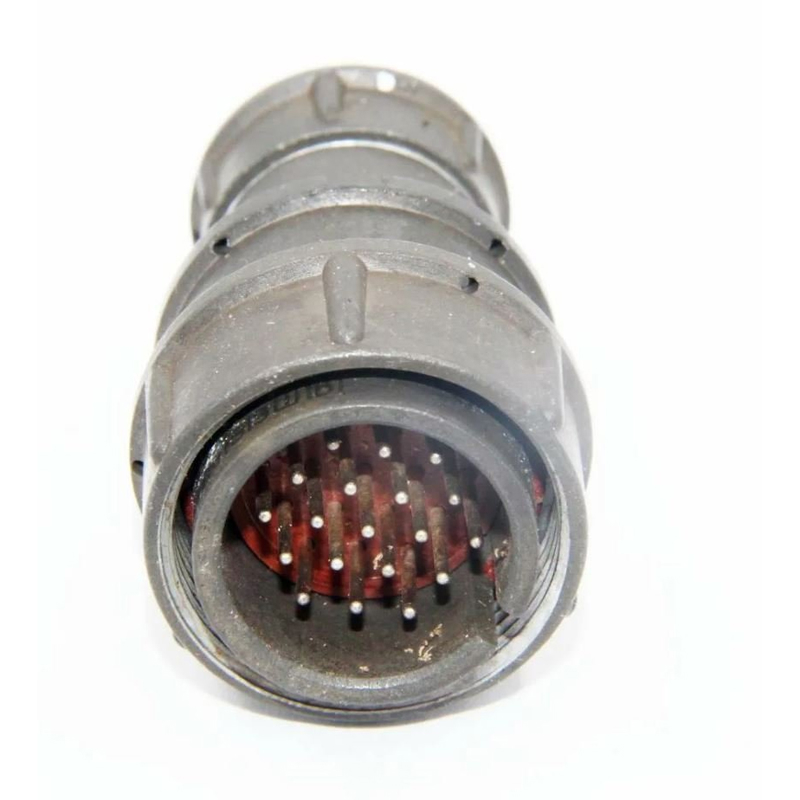

2РМТ24КПЭ19Ш1В1В «5» — это цилиндрический низкочастотный негерметичный электрический соединитель вилочного типа из серии 2РМТ, предназначенный для работы в цепях постоянного и переменного тока (до 3 МГц).

Основные характеристики

Это кабельная вилка с прямым патрубком (П) и гайкой для экранированного кабеля (Э), имеющая 19 штыревых контактов диаметром 1 мм с серебряным покрытием. Корпус из алюминиевого сплава А-22, диаметром 32 мм и высотой 54 мм, окрашен в серый цвет с оксидным покрытием; изолятор — карболитовый коричневого цвета. Монтаж электрический — пайкой, механический — объемный, сочленение резьбовое с шагом M27х1,5 мм, одношпоночная поляризация.

Электрические параметры

Максимальное рабочее напряжение — 560 В, ток на контакт — до 5 А (общий на разъем — до 80 А). Сопротивление контактов не более 5 мОм, изоляции — 5000 МОм, электрическая прочность — 1850 В; емкость между контактами — не более 6 пФ.

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °C (теплостойкость 1 класс), влажность до 98% при +25 °C, атмосферное давление от 10⁻⁵ до 298 ГПа. Выдерживает вибрацию 1-5000 Гц (50 g), удары до 500 g, ресурс — 500 сочленений-расчленений, наработка — от 1000 до 175 000 часов. Климатическое исполнение В2.1 по ГОСТ, срок хранения — 15 лет. Маркировка «5» указывает на вид приемки ВП, ПЗ по ТУ ГЕ0.364.126.
