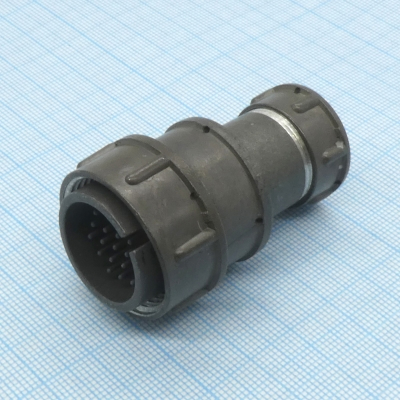

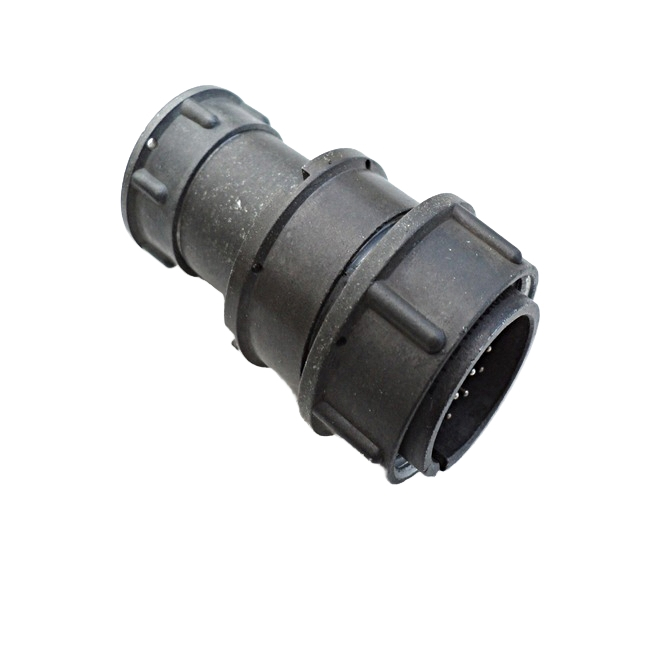

2РМТ24КПЭ19Ш1В1В — кабельная вилка для надежных электрических соединений

Соединитель 2РМТ24КПЭ19Ш1В1В представляет собой цилиндрическую низкочастотную кабельную вилку серии 2РМТ. Он применяется для формирования разъемных соединений в цепях постоянного и переменного тока, включая цепи переменного тока частотой до 3 МГц. Конструкция рассчитана на внутренний объемный монтаж с пайкой контактов и использование экранированного кабеля.

Основные характеристики

Маркировка 2РМТ24КПЭ19Ш1В1В отражает ключевые конструктивные параметры изделия:

• Серия 2РМТ — цилиндрические низкочастотные соединители.

• 24 — условный размер корпуса.

• К — кабельное исполнение корпуса.

• П — прямой патрубок.

• Э — гайка патрубка, рассчитанная на экранированный кабель.

• 19Ш1 — контактная часть с 19 штыревыми контактами диаметром 1 мм.

• В — серебряное покрытие контактов.

Разъем имеет 19 круглых штыревых контактов, резьбовой способ сочленения и одношпоночную поляризацию. Такое исполнение помогает правильно ориентировать части соединителя при подключении и снижает риск ошибочного сопряжения.

Электрические параметры

Для типоисполнения с контактами диаметром 1 мм указываются рабочее напряжение до 560 В и допустимый ток до 5 А на отдельный контакт. Суммарная токовая нагрузка зависит от условий применения и схемы нагрузки; ее необходимо определять по технической документации для конкретного проекта. Сопротивление контакта заявляется не более 5 мОм, а сопротивление изоляции — не менее 5000 МОм.

Электрическая прочность изоляции составляет до 1850 В для исполнения с номинальным рабочим напряжением 560 В. Низкая переходная сопротивляемость контактов и серебряное покрытие важны для устойчивой передачи питания и сигналов при корректном монтаже.

Конструкция и эксплуатация

Корпус разъема выполняется из алюминиевого сплава, изолятор — из карболита; контакты изготовлены из латуни и имеют серебряное покрытие. Прямой патрубок и гайка для экранированного кабеля позволяют организовать аккуратный кабельный ввод и поддержать экранирование линии там, где это предусмотрено проектом.

2РМТ24КПЭ19Ш1В1В относится к негерметичным соединителям. Поэтому его следует выбирать для условий, где защита от прямого проникновения влаги и среды обеспечивается конструкцией оборудования, корпуса или шкафа. Диапазон рабочих температур составляет от −60 до +100 °C, а ресурс — до 500 циклов сочленения и расчленения.

Где используется

Разъем 2РМТ24КПЭ19Ш1В1В подходит для аппаратуры, где требуется многоконтактное разъемное подключение кабеля с экранированием. Его используют в составе промышленного оборудования, систем автоматики, измерительных комплексов, шкафов управления, приборных модулей и других электротехнических устройств.

Пример применения: кабель с 19 жилами может передавать питание, дискретные сигналы и измерительные цепи между выносным блоком и основным модулем оборудования. Экранирующая оплетка кабеля подключается через соответствующий элемент патрубка, что помогает уменьшить влияние электромагнитных помех на чувствительные сигнальные линии.

При подборе ответной части необходимо проверить совместимость по серии, размеру корпуса, расположению и диаметру контактов, типу контактной части и назначению разъема.
