Назначение и общая информация

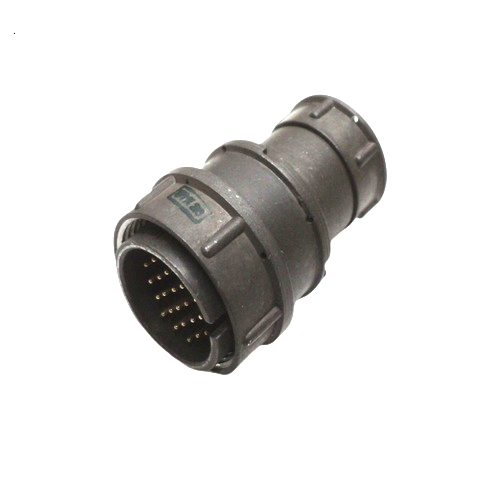

Разъем 2РМТ24КПЭ19Ш1А1В относится к серии 2РМТ. Артикул изделия — 3627. Категория — 2РМТ. Производитель в предоставленных данных не указан. Разъем предназначен для использования в электрических цепях постоянного и переменного тока. Он применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Конструктивно изделие имеет кабельный корпус с прямым патрубком и гайкой для экранированного кабеля. Посадочный диаметр корпуса составляет 24 миллиметра. Разъем оснащен 19 контактами диаметром 1 миллиметр с золотым покрытием. Изделие является негерметичным, тропикоустойчивым и имеет всеклиматическое исполнение В2.1 по ГОСТ 15150-69.

Подтвержденные технические характеристики

• Корпус: кабельный с прямым патрубком и гайкой для экранированного кабеля.
• Количество контактов: 19.
• Диаметр контактов: 1 миллиметр.
• Покрытие контактов: золото.
• Теплостойкость: до 100 градусов Цельсия.
• Максимальное рабочее напряжение: до 560 вольт или 700 вольт.
• Токовая нагрузка на одиночный контакт: от 4 до 36 ампер.
• Сопротивление контактов: не более 5 миллиом.
• Сопротивление изоляции: не менее 5000 мегаом.
• Электрическая прочность изоляции: при 560 вольтах — 1850 вольт, при 700 вольтах — 2300 вольт.
• Усилия расчленения: от 29,4 до 539,6 ньютона.
• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: 500.
• Срок сохраняемости: 15 лет.

Условия эксплуатации и применение

Температура среды: от минус 60 до плюс 100 градусов Цельсия. Атмосферное давление: от 133,32 умножить на 10 в минус двенадцатой степени паскаля до 50,6 умножить на 10 в четвёртой степени паскаля. Влажность: повышенная относительная влажность при температуре плюс 25 градусов Цельсия — 98 процентов. Разъем рассчитан на различные режимы вибрации и ударных воздействий.

Благодаря негерметичному исполнению, тропикоустойчивости и всеклиматическому исполнению В2.1 разъем может применяться в составе электро- и радиоаппаратуры специального и общего назначения. Он подходит для коммутации цепей постоянного и переменного тока в условиях, соответствующих указанным диапазонам температуры, давления, влажности, вибрации и ударов. Контакты с золотым покрытием обеспечивают стабильное электрическое соединение. Кабельный корпус с прямым патрубком и гайкой предназначен для экранированного кабеля.

Ключевые особенности

• Серия 2РМТ, артикул 3627.
• 19 контактов диаметром 1 миллиметр с золотым покрытием.
• Кабельный корпус с посадочным диаметром 24 миллиметра.
• Негерметичное, тропикоустойчивое исполнение В2.1 по ГОСТ 15150-69.
• Диапазон рабочих температур от минус 60 до плюс 100 градусов Цельсия.
• Срок сохраняемости 15 лет, 500 циклов сочленения-расчленения.

Применение

Разъем используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Он может эксплуатироваться при атмосферном давлении от 133,32 умножить на 10 в минус двенадцатой степени паскаля до 50,6 умножить на 10 в четвёртой степени паскаля, при повышенной относительной влажности 98 процентов и температуре плюс 25 градусов Цельсия, а также при различных режимах вибрации и ударных воздействий. Максимальное рабочее напряжение достигает 560 или 700 вольт, токовая нагрузка на одиночный контакт составляет от 4 до 36 ампер.

Изделие не является герметичным, однако обладает тропикоустойчивостью и всеклиматическим исполнением В2.1. Это подтверждает возможность его применения в соответствующих климатических условиях. Производитель в предоставленных данных не указан.
