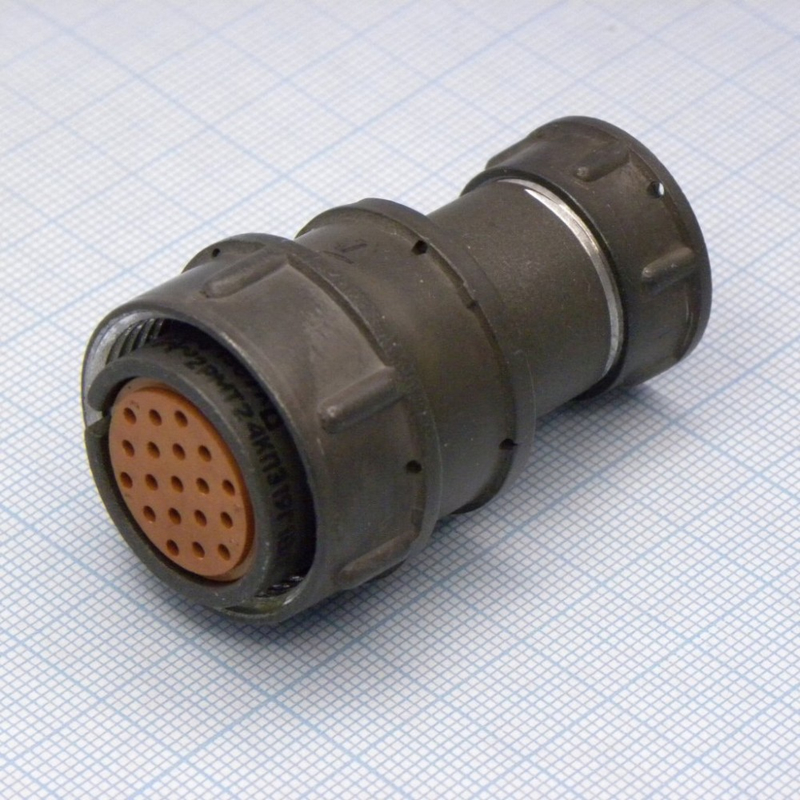

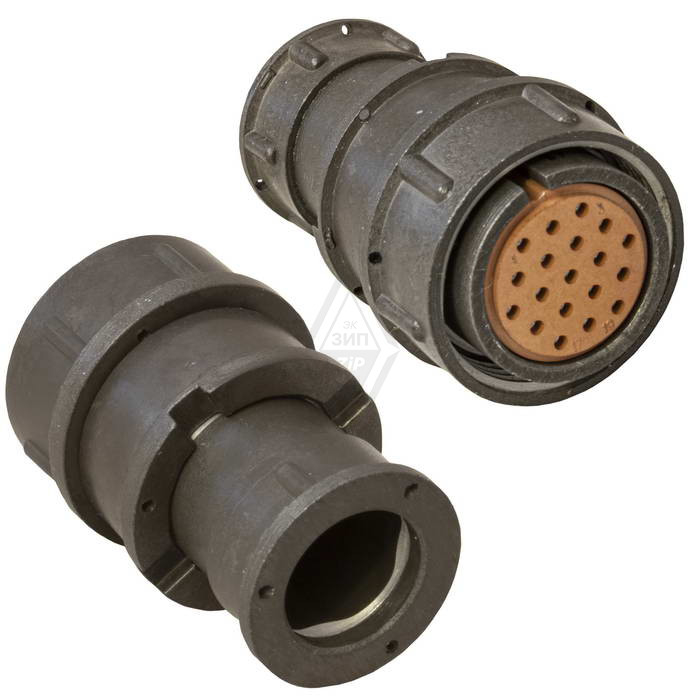

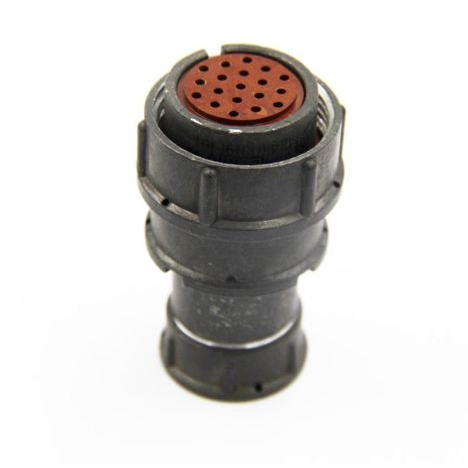

Соединитель 2РМТ24КПЭ19Г1В1В представляет собой электрический низкочастотный цилиндрический негерметичный разъем, который применяется в радиоэлектронной и радиотехнической аппаратуре. Он используется как соединитель общего назначения и имеет резьбовое соединение. Данный соединитель соответствует климатическому исполнению В и может работать в температурном диапазоне от -60 до +100 °C, что делает его подходящим для различных условий эксплуатации .

Структура обозначения

Обозначение 2РМТ24КПЭ19Г1В1В расшифровывается следующим образом:

• 2РМТ — тип соединителя.
• 24 — типоразмер.
• К — вид корпуса (кабельный или блочный).
• П — вид патрубка (прямой или угловой).
• 19 — количество контактов.
• Г — часть соединителя (вилка или розетка ).
• 1 — обозначение сочетания контактов.
• В — вид покрытия контактов (серебро или золото).
• 1 — максимальная допустимая температура окружающей среды (100 °C).

Технические характеристики

Основные технические параметры соединителя 2РМТ24КПЭ19Г1В1В включают:

• Максимальное рабочее напряжение: до 560 В.
• Максимальная токовая нагрузка на контакт:
  • для контактов диаметром 1,0 мм: от 5 до 8 А;
  • для контактов диаметром 1,5 мм: от 7 до 15 А;
  • для контактов диаметром 2,0 мм: до 18 А;
  • для контактов диаметром 3,0 мм: до 32 А.
• Сопротивление электрического контакта: не более 5 мОм для контактов диаметром 1,0 мм и до 0,8 мОм для контактов диаметром 3,0 мм.
• Минимальная наработка: не менее 5000 часов при числе сочленений-расчленений до 500 раз .

Применение

Соединитель используется в различных областях, включая:

• Радиоэлектронные устройства.
• Радиотехнические системы.
• Промышленное оборудование, где требуется надежное соединение в условиях повышенных требований к устойчивости к внешним воздействиям.

Таким образом, 2РМТ24КПЭ19Г1В1В является универсальным решением для создания надежных электрических соединений в разнообразных условиях эксплуатации.
