Назначение соединителя

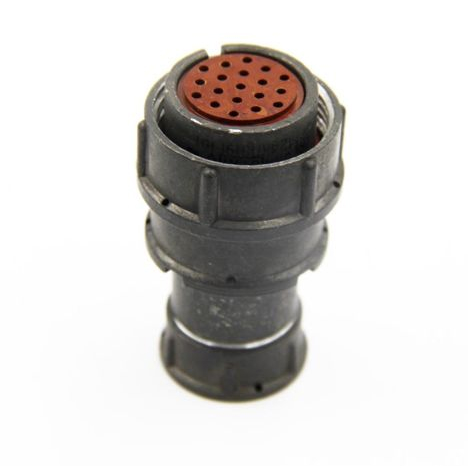

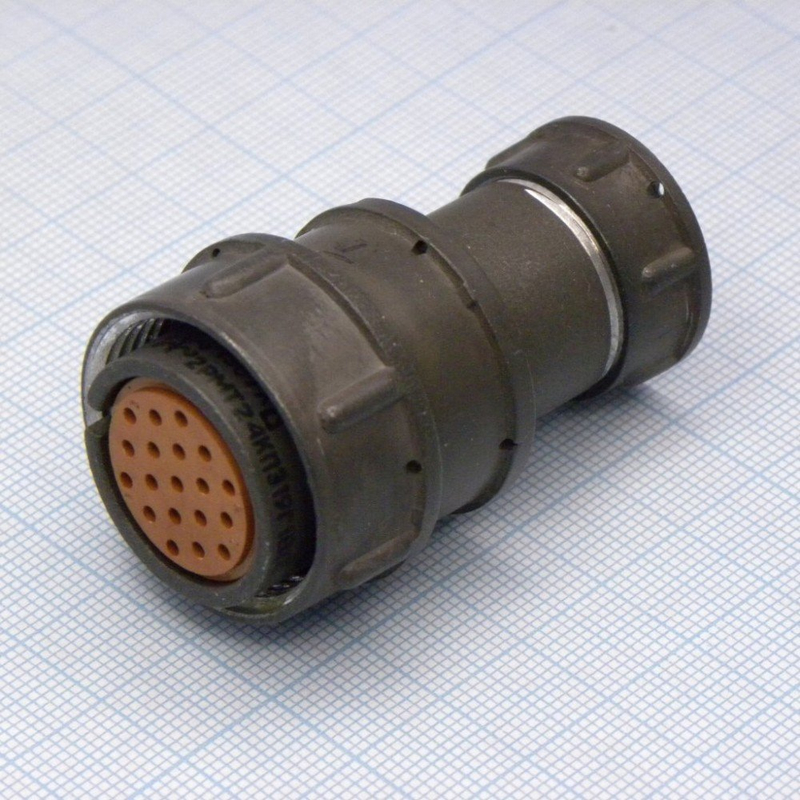

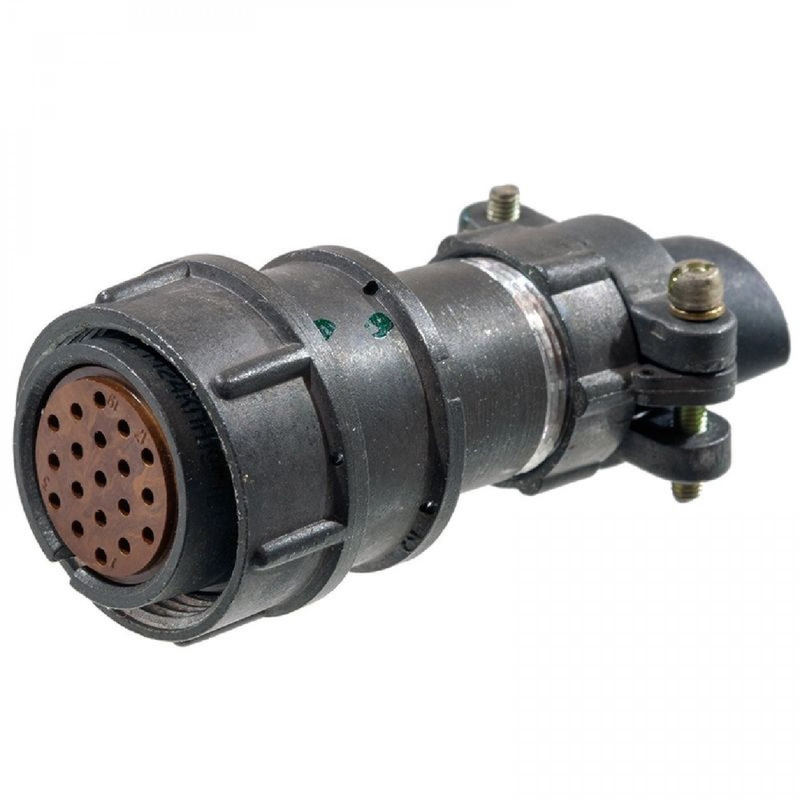

2РМТ24КПЭ19Г1В1В — электрический разъём цилиндрического типа из серии 2РМТ, произведённый заводом «Лтава» (Украина). Артикул товара — 3619. Изделие предназначено для соединения цепей постоянного и переменного тока с частотой до 3000 кГц. Такой диапазон и конструкция относят его к низкочастотным соединителям, применяемым в промышленных и технических системах.

Основное назначение модели — обеспечение электрического контакта между кабелем и ответной частью в составе приборных и кабельных систем. Это кабельная розетка с прямым патрубком для экранированного кабеля, негерметичная, что определяет её применение в условиях, где не требуется полная герметизация корпуса.

Конструктивные особенности и подтверждённые характеристики

Корпус, контакты и сочленение

• Тип: кабельная розетка цилиндрического типа серии 2РМТ.
• Количество контактов: 19, диаметр каждого контакта — 1 мм, конфигурация Г1.
• Посадочный диаметр корпуса: 24 мм.
• Максимальные размеры: длина 43 мм, диаметр 32 мм.
• Сочленение: резьбовое, с одношпоночной поляризацией; резьба левая.
• Покрытие контактов: серебряное, обозначено в исполнении как В1.

Электрические параметры

• Электрическая прочность изоляции: от 1850 до 2300 В в зависимости от рабочего напряжения.
• Рабочее напряжение: от 560 до 700 В.
• Сопротивление изоляции: не менее 5000 МОм.
• Ёмкость между контактами: до 6 пФ.
• Частота соединяемых цепей: до 3000 кГц.

Условия эксплуатации

Соединитель выпускается во всеклиматическом исполнении В. Он теплостойкий до 100 градусов Цельсия. Конструкция рассчитана на вибрации, удары с ускорением до 2000 метров на секунду в квадрате и атмосферное давление от 13,3 Па. Эти параметры подтверждают возможность работы в жёстких механических и климатических факторах.

Применение

Модель 2РМТ24КПЭ19Г1В1В используется для низкочастотных соединений в приборных и кабельных системах, включая тропикоустойчивые условия. Благодаря прочному корпусу, левой резьбе и всеклиматическому исполнению разъём подходит для тех задач, где важны устойчивость к вибрациям, ударам и перепадам атмосферного давления.

Типовые области применения:

1. Соединение экранированного кабеля с ответной частью в промышленных системах.
2. Коммутация цепей постоянного и переменного тока в низкочастотном диапазоне.
3. Использование в приборных и кабельных сборках, работающих в тропикоустойчивых условиях.
4. Эксплуатация при повышенных механических нагрузках и температурах до 100 градусов Цельсия.

Разъём не является герметичным, поэтому его следует применять в условиях, где не требуется защита от проникновения среды под давлением или полная герметизация корпуса. При этом серебряное покрытие контактов и высокая электрическая прочность изоляции обеспечивают стабильное соединение в пределах заявленных электрических параметров.
