Назначение

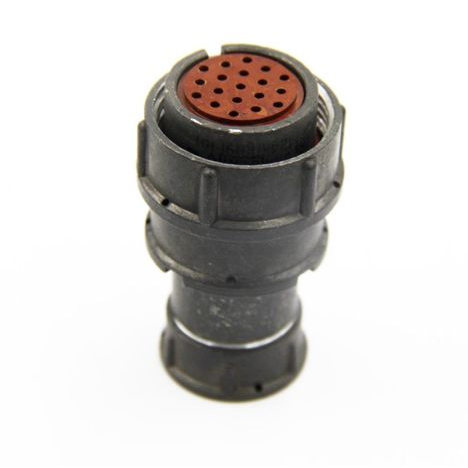

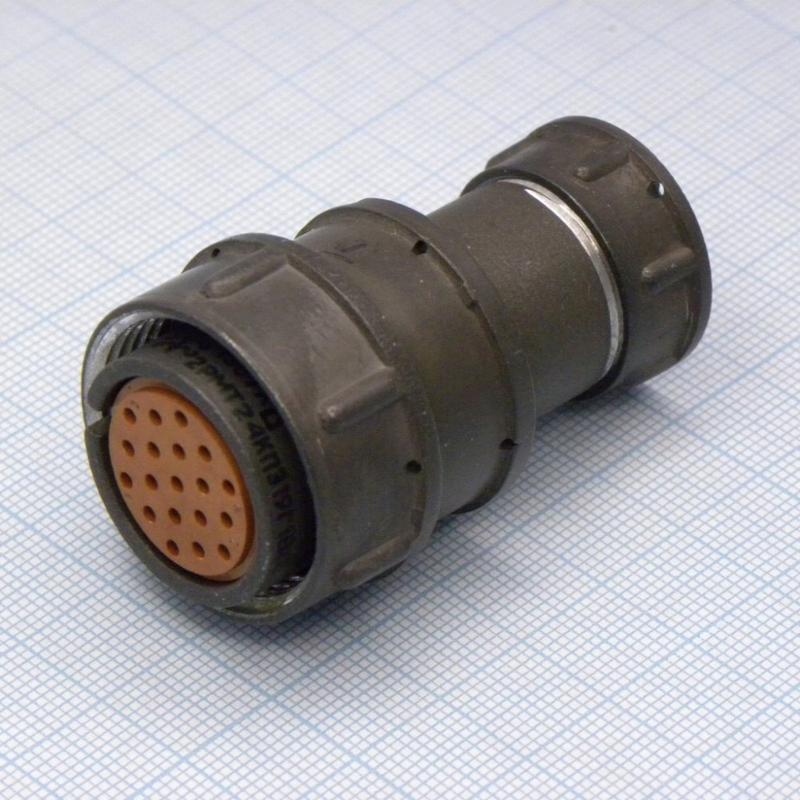

2РМТ24КПЭ19Г1В1В — цилиндрический низкочастотный электрический соединитель, выполненный в виде разъёма-розетки. Изделие произведено АО «Завод Элекон» в Казани по техническим условиям ГЕ0.364.126ТУ. Разъём относится к серии 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц, в том числе в тропико- и климато-устойчивом исполнении.

Основное назначение изделия — коммутация электрических цепей при кабельном монтаже. Разъём применяется как розетка кабельная с прямым патрубком и кабельной концевой гайкой, рассчитанной на экранированный кабель. Индекс «Э» в обозначении указывает на исполнение для экранированного кабеля.

Конструкция и материалы

Корпус разъёма выполнен металлическим, из алюминиевого сплава А-22. Изолятор изготовлен из карболита. Корпус имеет оксидное покрытие серого цвета, изолятор — коричневый. Такое сочетание материалов обеспечивает механическую прочность и электрическую изоляцию в заданных условиях эксплуатации.

Контакты выполнены гнездового типа, их количество — 19. Диаметр каждого контакта составляет 1 мм. Конструкция контактов — извлекаемая. Материал контактов — латунь ЛС59-1 с покрытием серебром. Серебряное покрытие обеспечивает низкое переходное сопротивление, не более 5 мОм на контакт.

Механический монтаж разъёма — внутренний, объёмный. Электрическое соединение выполняется пайкой. Со стороны ответной части предусмотрено резьбовое сочленение с вилкой. Кабельная часть оснащена прямым патрубком и концевой гайкой для экранированного кабеля.

Технические характеристики

• Количество контактов: 19, гнездового типа, диаметр 1 мм, извлекаемая конструкция.
• Материал контактов: латунь ЛС59-1, покрытие серебром.
• Переходное сопротивление: не более 5 мОм на контакт.
• Максимальный рабочий ток на один контакт: до 5 А.
• Общий ток на весь разъём: до 80 А.
• Максимальное рабочее напряжение: до 560 В.
• Электрическая прочность изоляции: 1850 В.
• Частота рабочих цепей: до 3 МГц.
• Тип соединения: розетка кабельная, резьбовое сочленение с вилкой.
• Монтаж: механический — внутренний, объёмный; электрический — пайка.
• Климатическое исполнение: В2.1.
• Диапазон рабочих температур: от −60 до +100 °C.
• Относительная влажность: до 98 % при 25 °C.
• Атмосферное давление: широкий диапазон.
• Механическая стойкость: многократные удары до 100 g, одиночные удары до 500 g, синусоидальная вибрация до 50 g в диапазоне 1–5000 Гц.

Применение и условия эксплуатации

Разъём 2РМТ24КПЭ19Г1В1В предназначен для эксплуатации в составе электрических цепей постоянного и переменного тока частотой до 3 МГц. Он может использоваться в тропико- и климато-устойчивом исполнении, что подтверждается климатическим исполнением В2.1.

Условия эксплуатации допускают работу при температуре от −60 до +100 °C, относительной влажности до 98 % при 25 °C и в широком диапазоне атмосферного давления. Разъём выдерживает многократные удары до 100 g, одиночные удары до 500 g и синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц.

Электрическое соединение выполняется пайкой, механический монтаж — внутренний, объёмный. Для подключения используется экранированный кабель, для чего предусмотрены прямой патрубок и кабельная концевая гайка. Соединение с ответной вилкой осуществляется посредством резьбового сочленения.

Общие сведения

Производитель: АО «Завод Элекон» (Казань). Артикул: 50301. Категория: 2РМТ. В карточке товара указан год: 2017.

Технические условия: ГЕ0.364.126ТУ. Серия: 2РМТ. Тип изделия: цилиндрический низкочастотный электрический соединитель, разъём-розетка.
