Назначение и область применения

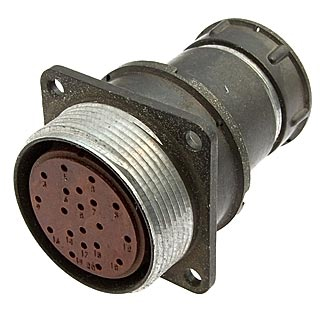

Электрический низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель 2РМТ24КПЭ19Г1В1В «5» предназначен для работы в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие представляет собой розетку кабельного исполнения с резьбовым сочленением и рассчитано на применение в электрических цепях постоянного и переменного токов.

Разъём обеспечивает пылезащищённость контактов и мест подсоединения проводов в сочленённом состоянии. Благодаря тропикоустойчивому исполнению и всеклиматическому варианту изготовления соединитель допускает эксплуатацию в условиях повышенной влажности и широкого диапазона температур, что расширяет возможности его использования в составе стационарного и подвижного оборудования.

Конструктивные особенности

Корпус соединителя имеет посадочный диаметр 24 мм. Конструкция предусматривает 19 извлекаемых контактов, метод монтажа — обжимка. Резьбовое сочленение обеспечивает надёжную фиксацию ответных частей и защиту контактной группы от внешних воздействий в рабочем положении.

Покрытие контактов выполняется серебром или золотом в зависимости от исполнения, что способствует стабильности электрического соединения и снижению переходного сопротивления. Климатическое исполнение — всеклиматическое, обозначение В.

Подтверждённые технические характеристики

Изделие характеризуется следующими параметрами:

• Максимальное рабочее напряжение — 560 В.
• Сопротивление изоляции — не менее 1000 МОм.
• Интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка — 5000 часов.
• Количество сочленений и расчленений — 500.
• Ёмкость между контактами — не более 6 пФ.
• Электрическая прочность изоляции — 1850 В при рабочем напряжении 560 В.
• Количество контактов — 19.
• Посадочный диаметр корпуса — 24 мм.

Эксплуатационные данные и приёмка

Соединитель поставляется с приёмкой «5». Год изготовления партии — 90–91. Изделие относится к категории 2РМТ и применяется в аппаратуре, где требуется разъёмное соединение с повышенной стойкостью к климатическим факторам.

Разъём рассчитан на продолжительную работу в составе радиоэлектронных устройств при соблюдении номинальных электрических режимов. Применение обжимного монтажа упрощает подготовку кабельной сборки и обеспечивает воспроизводимость контактного соединения при серийном производстве и ремонте.
