Назначение соединителя 2РМТ24КПЭ19Г1В1В

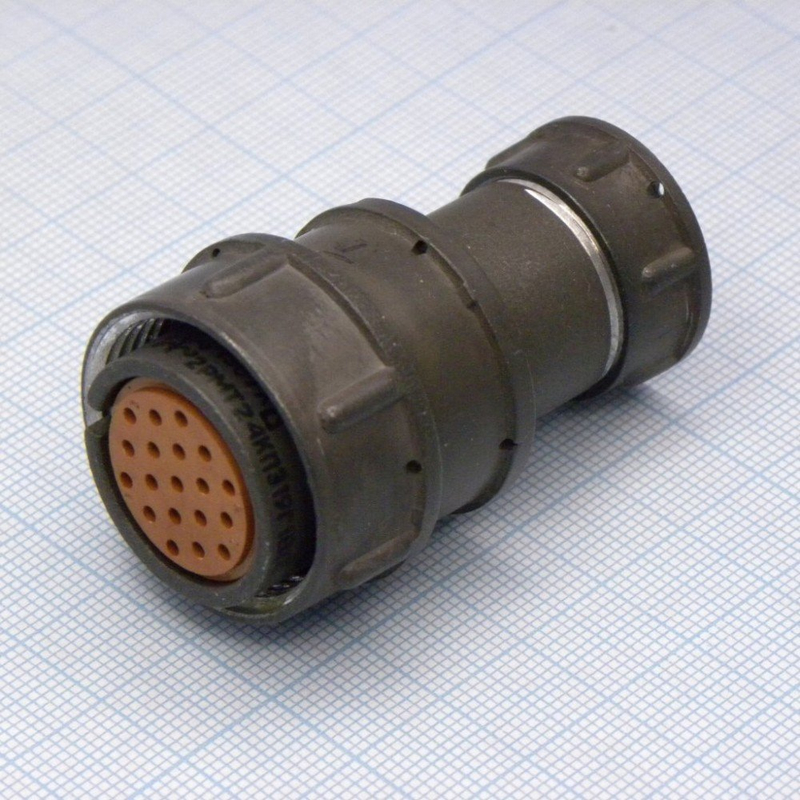

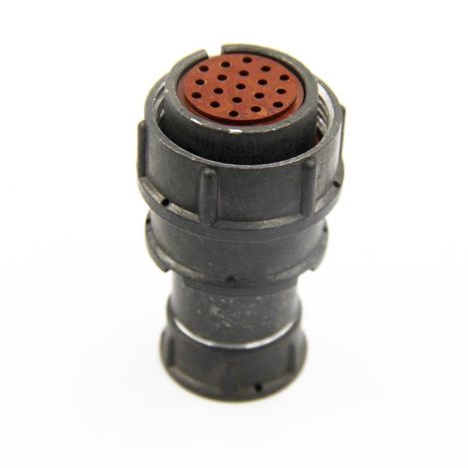

2РМТ24КПЭ19Г1В1В — цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель. Он предназначен для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Модель применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения.

Соединитель имеет резьбовое сочленение. Он рассчитан на работу в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 560 В. Артикул товара — 3624. Производитель в предоставленных данных не указан.

Подтверждённые особенности и технические характеристики

Конструкция и параметры соединителя подтверждаются следующими данными. Климатическое исполнение — всеклиматическое. Тип соединителя — негерметичный, тропикоустойчивый. Количество контактов — 19. Вид корпуса — кабельный. Вид патрубка — прямой. Вид гайки патрубка — для экранированного кабеля. Покрытие контактов — серебро.

Максимальная температура окружающей среды — 100 °C. Максимальное рабочее напряжение — 560 В. Сопротивление изоляции — не менее 1000 МОм в нормальных климатических условиях.

Токовая нагрузка на контакт зависит от диаметра контакта:

• диаметр контакта 1,0 мм — от 5 до 8 А;
• диаметр контакта 1,5 мм — от 7 до 15 А;
• диаметр контакта 2,0 мм — 18 А;
• диаметр контакта 3,0 мм — 32 А.

Сопротивление электрического контакта также зависит от диаметра контакта:

• диаметр контакта 1,0 мм — не более 5,0 мОм;
• диаметр контакта 1,5 мм — не более 2,5 мОм;
• диаметр контакта 2,0 мм — не более 1,6 мОм;
• диаметр контакта 3,0 мм — не более 0,8 мОм.

Устойчивость к механическим воздействиям

Соединитель выдерживает вибрацию в диапазоне частот от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате, что соответствует 50 g. Одиночные удары — с ускорением 5000 метров на секунду в квадрате, что соответствует 500 g. Многократные удары — с ускорением 1000 метров на секунду в квадрате, что соответствует 100 g.

Применение и условия эксплуатации

Соединители этого типа используются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Они подходят для монтажа с экранированными или неэкранированными кабелями.

Соединители 2РМТ изготавливаются в различных конструктивных исполнениях и типономиналах, что позволяет выбрать подходящий вариант для конкретных условий эксплуатации. Для модели 2РМТ24КПЭ19Г1В1В указаны кабельный корпус, прямой патрубок и гайка патрубка для экранированного кабеля.

Гарантийный срок хранения соединителей составляет 15 лет. Гарантийная наработка — 1000 часов во всех режимах и условиях, допускаемых техническими условиями. В предоставленном описании указан 2014 год.

Краткий итог

2РМТ24КПЭ19Г1В1В — это низкочастотный цилиндрический соединитель на 19 контактов с серебряным покрытием контактов, резьбовым сочленением и кабельным корпусом. Он предназначен для радиоэлектронной и радиотехнической аппаратуры, работает при напряжении до 560 В и частоте до 3 МГц, а также рассчитан на тропические условия и всеклиматическое исполнение.
