Назначение

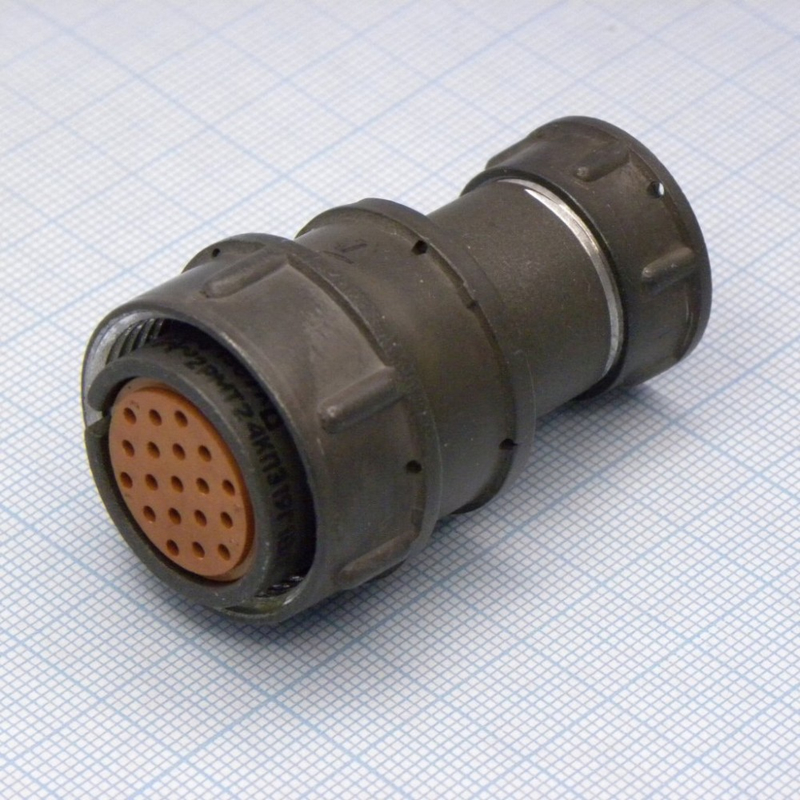

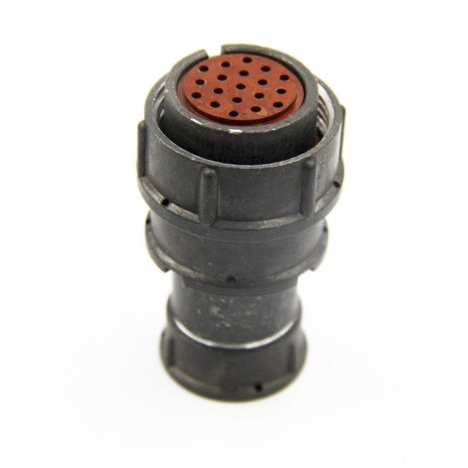

Соединитель 2РМТ24КПЭ19Г1В1В (артикул 3623, категория 2РМТ) представляет собой электрический низкочастотный цилиндрический соединитель. Он предназначен для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации как постоянного, так и переменного тока с частотой до 3 МГц. Соединитель рассчитан на внутренний объемный монтаж и может использоваться в составе различных электрических систем, где требуется надежное соединение проводов и защита от пыли в местах сочленения.

Технические характеристики

Ниже приведены подтверждённые параметры, указанные для данной модели соединителя.

• Количество контактов: 19.
• Максимальное рабочее напряжение: 560 В.
• Максимальная токовая нагрузка на одиночный контакт: от 4 А до 36 А в зависимости от диаметра контакта.
• Сопротивление контактов: не более 5 миллиом при диаметре 1 мм.
• Сопротивление изоляции: не менее 5000 мегаом.
• Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Электрические параметры

Соединитель работает в цепях постоянного и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 560 В. Токовая нагрузка на одиночный контакт может достигать 36 А, при этом конкретное значение зависит от диаметра контакта. Для контакта диаметром 1 мм сопротивление контактов не превышает 5 миллиом. Сопротивление изоляции — не менее 5000 мегаом.

Механические и климатические параметры

Изделие имеет негерметичную конструкцию и резьбовое сочленение, что обеспечивает надежное механическое соединение. Соединитель выдерживает синусоидальную вибрацию с частотой от 1 Гц до 5000 Гц. Механические удары — с пиковым ударным ускорением до 5000 метров на секунду в квадрате. Повышенная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия. Температурный диапазон эксплуатации: от минус 60 градусов Цельсия до плюс 100 градусов Цельсия.

Особенности конструкции

Соединитель 2РМТ24КПЭ19Г1В1В относится к низкочастотным цилиндрическим соединителям. Он имеет 19 контактов и негерметичное исполнение. Резьбовое сочленение обеспечивает фиксацию ответных частей и способствует защите от пыли в соединении. Конструкция рассчитана на внутренний объемный монтаж. В предоставленных данных производитель не указан.

Применение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре, а также в других электрических системах, где необходимо соединять провода и коммутировать цепи постоянного или переменного тока частотой до 3 МГц. Благодаря негерметичной конструкции с резьбовым сочленением и защите от пыли в соединениях изделие может использоваться в сложных условиях эксплуатации. Оно подходит для внутреннего объемного монтажа и обеспечивает надежное соединение при воздействии вибрации, механических ударов и повышенной влажности.

Условия эксплуатации

Соединитель рассчитан на работу в различных климатических условиях. Он может эксплуатироваться при температуре от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Изделие выдерживает синусоидальную вибрацию с частотой от 1 Гц до 5000 Гц, механические удары с пиковым ударным ускорением до 5000 метров на секунду в квадрате и повышенную влажность до 98 процентов при температуре плюс 25 градусов Цельсия.
