Назначение

Соединитель 2РМТ24КПЭ19Г1В1В (артикул 3622) относится к категории 2РМТ и представляет собой негерметичный, тропикоустойчивый электрический соединитель. Он предназначен для использования в различных видах электро- и радиоаппаратуры. Основное назначение — обеспечение электрического соединения цепей при внутреннем монтаже. Соединитель состоит из корпуса, изолятора и контактов. При сочленении обеспечивается пылезащищенность контактов.

Изделие выполнено в кабельном исполнении и ориентировано на применение в составе устройств, где требуется устойчивость к тропическим условиям, механическим воздействиям и перепадам температуры. Производитель в предоставленных данных не указан.

Конструкция и основные характеристики

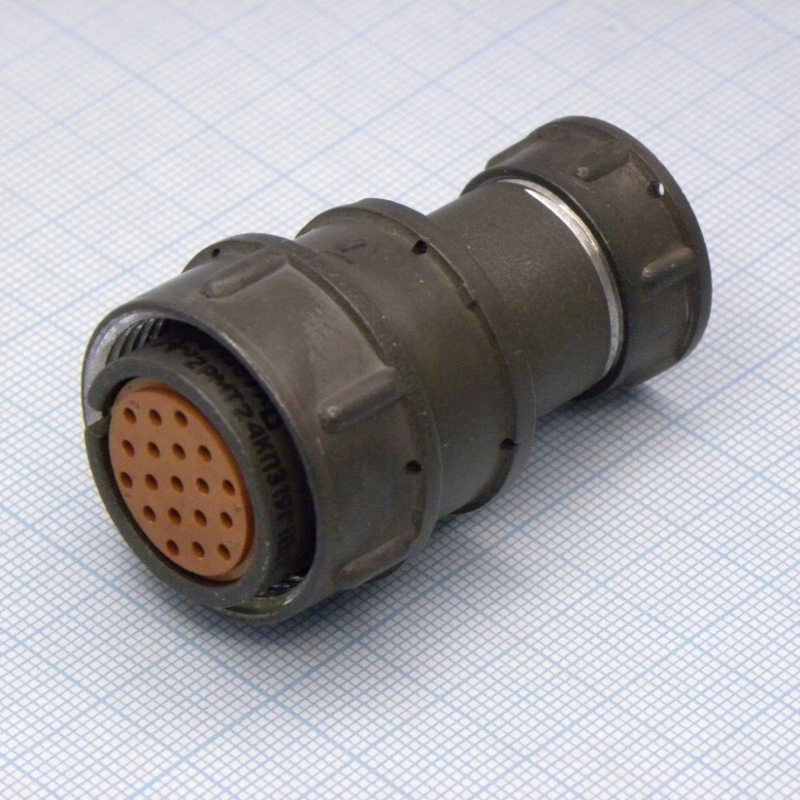

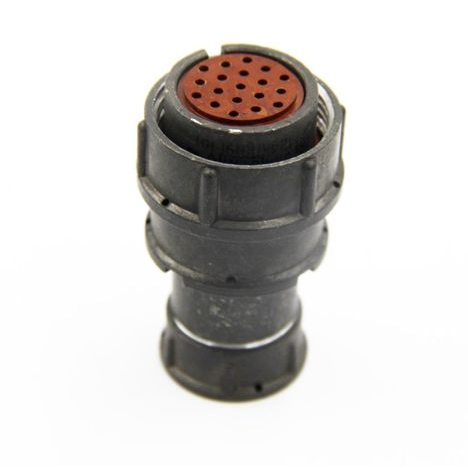

Соединитель имеет кабельный корпус с посадочным диаметром 24 мм. Патрубок прямой, с гайкой для экранированного кабеля. Тип контактов — розетка (гнездо). Количество контактов — 19 штук. Диаметр контактов — 1 мм. Покрытие контактов — серебро.

• Тип соединителя: негерметичный.
• Корпус: кабельный, посадочный диаметр 24 мм.
• Патрубок: прямой, с гайкой для экранированного кабеля.
• Количество контактов: 19.
• Тип контактов: розетка (гнездо).
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.

Электрические параметры

Максимальное рабочее напряжение для серии составляет до 560 В или до 700 В в зависимости от типономинала. Токовая нагрузка на одиночный контакт при диаметре 1 мм составляет от 4 А до 36 А. Максимальная суммарная нагрузка на соединитель — от 27 А до 260 А. Указанные значения относятся к серии 2РМТ и могут уточняться по эксплуатационной документации для конкретного исполнения.

Условия эксплуатации

Соединители могут работать в широком диапазоне температур: от -60 °C до +100 °C. Относительная влажность — до 98 %. Изделия устойчивы к механическим ударам и вибрациям.

• Синусоидальная вибрация: частота от 1 Гц до 5000 Гц, амплитуда ускорения — около 490 метров на секунду в квадрате.
• Одиночные удары: пиковое ускорение — 5000 метров на секунду в квадрате.
• Линейное ускорение — 2000 метров на секунду в квадрате.

Соединители используются для внутреннего монтажа во всеклиматическом исполнении В2.1 по ГОСТ 15150–69. Минимальная наработка составляет 1000 часов. Конструкция позволяет выполнить 500 циклов сочленений–расчленений без ухудшения характеристик.

Применение

Благодаря негерметичному исполнению, тропикоустойчивости и стойкости к внешним воздействиям соединитель 2РМТ24КПЭ19Г1В1В применяется в электро- и радиоаппаратуре, где требуется надёжное соединение цепей при внутреннем монтаже. Он подходит для использования в составе кабельных сборок с экранированным кабелем, а также в устройствах, работающих при температурах от -60 °C до +100 °C и влажности до 98 %.

Ключевые параметры для подбора

1. Тип соединителя: негерметичный, тропикоустойчивый.
2. Корпус: кабельный, посадочный диаметр 24 мм.
3. Патрубок: прямой, с гайкой для экранированного кабеля.
4. Контакты: 19 штук, тип «розетка (гнездо)», диаметр 1 мм, покрытие — серебро.
5. Электрические параметры: напряжение до 560 В или до 700 В в зависимости от типономинала; ток на контакт от 4 А до 36 А; суммарный ток от 27 А до 260 А.
6. Условия эксплуатации: температура от -60 °C до +100 °C, влажность до 98 %, исполнение В2.1 по ГОСТ 15150–69.
7. Ресурс: минимальная наработка 1000 часов, 500 циклов сочленений–расчленений.

Для точного выбора конкретного типономинала следует руководствоваться эксплуатационной документацией, поскольку часть параметров зависит от исполнения.
