Назначение соединителя 2РМТ24КПЭ19Г1В1В

Соединитель 2РМТ24КПЭ19Г1В1В (артикул 3620) относится к категории 2РМТ и представляет собой цилиндрический низкочастотный соединитель тропикоустойчивого исполнения. Его основное назначение — обеспечение электрического соединения в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжная коммутация при воздействии неблагоприятных климатических факторов, включая повышенную влажность и тропические условия.

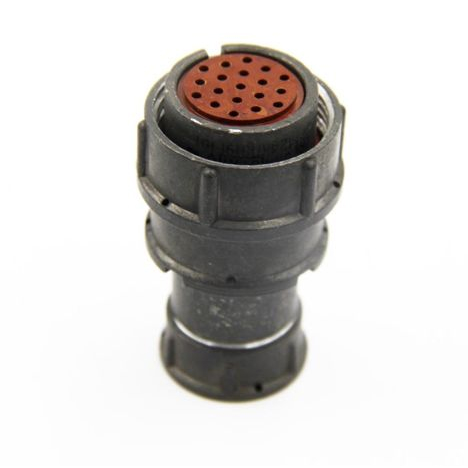

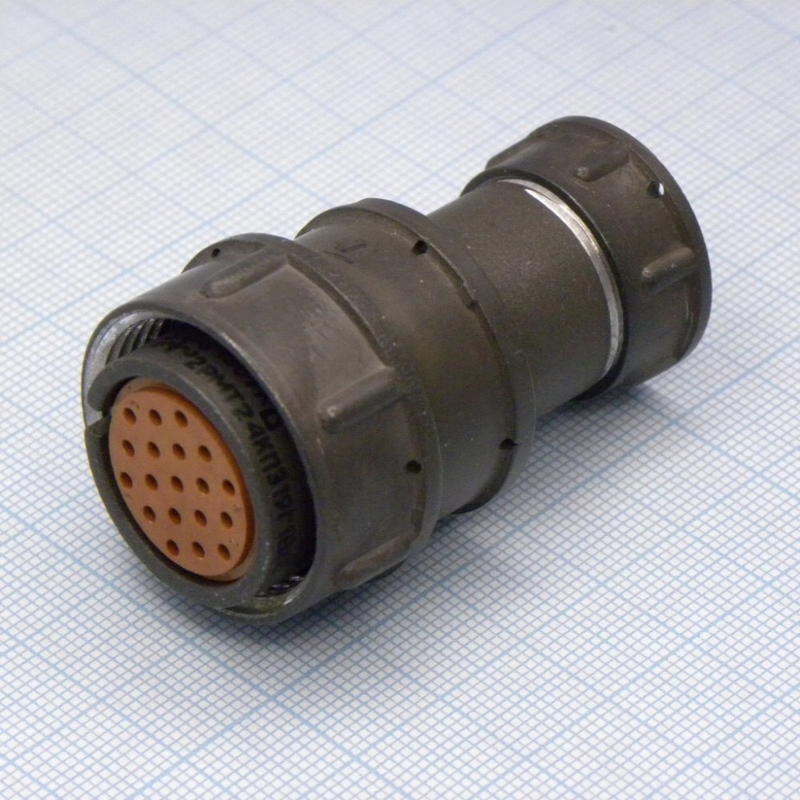

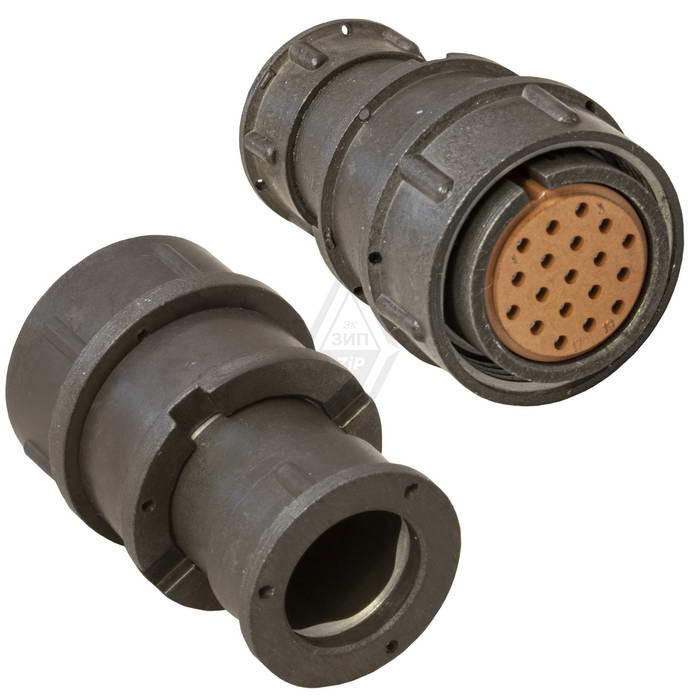

По конструктивному исполнению это кабельная розетка с прямым патрубком для экранированного кабеля. Розетка предназначена для внутреннего монтажа методом пайки, имеет резьбовую фиксацию сочленения и 19 контактов диаметром 1 мм с серебряным покрытием, обозначенным как «Э...В1». Диаметр посадочного отверстия составляет 24 мм. Корпус кабельный изготовлен из карболита. Производитель в предоставленных данных не указан.

Подтверждённые конструктивные и технические особенности

Конструктивные параметры

• Тип изделия: цилиндрический низкочастотный соединитель серии 2РМТ.
• Исполнение: тропикоустойчивое, всеклиматическое.
• Форм-фактор: кабельная розетка с прямым патрубком для экранированного кабеля.
• Количество контактов: 19.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебряное, обозначение «Э...В1».
• Фиксация сочленения: резьбовая.
• Способ монтажа: внутренний, методом пайки.
• Диаметр посадочного отверстия: 24 мм.
• Материал корпуса: карболит.

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение: до 560–700 В.
• Токовая нагрузка на одиночный контакт: от 4 до 8 А в зависимости от условий.
• Рабочий диапазон температур: от минус 60 до плюс 100 °C.
• Сопротивление изоляции: не менее 1000–5000 МОм.
• Устойчивость к вибрации: 1–10000 Гц.
• Устойчивость к механическим ударам: до 5000 м/с².
• Устойчивость к линейному ускорению: до 2000 м/с².
• Работа при повышенной влажности: до 98 % при плюс 40 °C.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 15–25 лет.
• Количество сочленений-расчленений: до 500.

Применение и условия эксплуатации

Соединитель 2РМТ24КПЭ19Г1В1В применяется во всеклиматическом исполнении для надёжного соединения в приборах, устойчив к повышенной влажности и тропическим условиям. Благодаря сочетанию 19 контактов, резьбовой фиксации и экранированного кабельного ввода он может использоваться в составе электротехнической и радиоэлектронной аппаратуры, где требуется стабильная работа при частоте до 3 МГц, в диапазоне температур от минус 60 до плюс 100 °C и при воздействии вибрационных, ударных и линейных нагрузок.

Изделие рассчитано на минимальную наработку 5000 часов, срок сохраняемости 15–25 лет и до 500 сочленений-расчленений. Это делает его пригодным для длительной эксплуатации в условиях повышенной влажности, включая тропический климат, при влажности до 98 % и температуре плюс 40 °C. Для монтажа используется пайка, а сочленение фиксируется резьбой, что обеспечивает механическую прочность соединения. Диаметр посадочного отверстия 24 мм и кабельный корпус из карболита определяют область установки.

Ключевые сферы использования

1. Приборы и оборудование, работающие в цепях постоянного и переменного тока с частотой до 3 МГц.
2. Системы, где необходима устойчивость к тропическим условиям и повышенной влажности.
3. Устройства, подверженные вибрации, механическим ударам и линейным ускорениям.
4. Экранированные кабельные линии, для которых предусмотрен прямой патрубок.
5. Соединения, требующие резьбовой фиксации и паяного монтажа.

Таким образом, 2РМТ24КПЭ19Г1В1В — это специализированный цилиндрический низкочастотный соединитель с подтверждёнными характеристиками по электрическим, климатическим и механическим параметрам. Артикул 3620. Категория 2РМТ. Производитель в предоставленных данных не указан.
