Общее описание

2РМТ24КПЭ19Г1В1В — цилиндрический низкочастотный негерметичный тропикоустойчивый электрический соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Артикул товара — 3618. Изделие имеет резьбовое сочленение и применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Соединитель относится к категории 2РМТ.

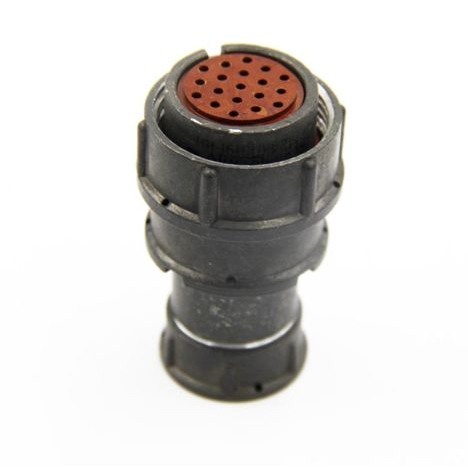

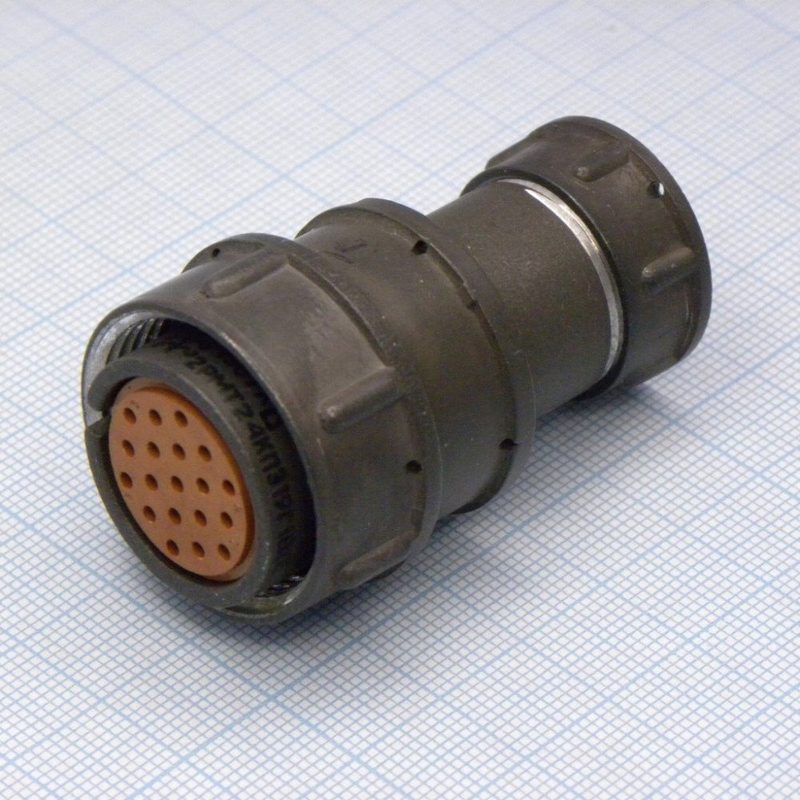

Конкретно для 2РМТ24КПЭ19Г1В1В указано, что это кабельная розетка с прямым патрубком и гайкой для экранированного кабеля. Соединители типа 2РМТ состоят из двух частей — вилки и розетки, которые могут быть как приборными, так и кабельными. Такое исполнение позволяет использовать изделие при монтаже с экранированными или неэкранированными кабелями.

Технические характеристики

• Количество контактов: 19.
• Максимальное рабочее напряжение: 560 В или 700 В в зависимости от типономинала.
• Максимальная токовая нагрузка на контакт: для диаметра 1,0 мм — от 5 до 8 А; для диаметра 1,5 мм — от 7 до 15 А; для диаметра 2,0 мм — 18 А; для диаметра 3,0 мм — 32 А.
• Сопротивление электрического контакта: для диаметра 1,0 мм — не более 5,0 мОм; для диаметра 1,5 мм — не более 2,5 мОм; для диаметра 2,0 мм — не более 1,6 мОм; для диаметра 3,0 мм — не более 0,8 мОм.
• Сопротивление изоляции: не менее 1000 МОм в нормальных климатических условиях.
• Вибрация: диапазон частот от 1 до 1000 Гц, ускорение 490 м/с² (50 g).
• Одиночные удары: ускорение 5000 м/с² (500 g).
• Многократные удары: ускорение 1000 м/с² (100 g).
• Линейные нагрузки: ускорение 2000 м/с² (200 g).
• Покрытие контактов: серебро или золото.
• Метод монтажа: обжимка или пайка.
• Климатическое исполнение: всеклиматическое.

Конструкция и расшифровка обозначения

Обозначение 2РМТ24КПЭ19Г1В1В построено по цифро-буквенной системе, которая отражает основные конструктивные и электрические параметры изделия. Маркировка наносится на корпус соединителя. Ниже приведена расшифровка позиций обозначения.

• 2РМТ — тип соединителя.
• 24 — условный размер корпуса.
• К — вид корпуса, кабельный.
• П — вид патрубка, прямой.
• Э — вид гайки патрубка, для экранированного кабеля.
• 19 — количество контактов.
• Г — часть соединителя, розетка.
• 1 — обозначение сочетания контактов.
• В — покрытие контактов, серебро.
• 1 — теплостойкость до 100 °C.
• В — всеклиматическое исполнение.

Соединитель имеет резьбовое сочленение, негерметичное исполнение и тропикоустойчивое исполнение. Контакты могут быть покрыты серебром или золотом. Монтаж выполняется методом обжимки или пайки. Изделие выпускается в различных конструктивных исполнениях, а маркировка позволяет идентифицировать конкретную модификацию.

Применение и условия эксплуатации

Соединители типа 2РМТ используются в различных видах электро- и радиоаппаратуры специального и общего назначения, включая радиоэлектронную и радиотехническую аппаратуру. Они подходят для монтажа с экранированными или неэкранированными кабелями. Благодаря всеклиматическому исполнению и тропикоустойчивости изделие может применяться в условиях, где предъявляются повышенные требования к стойкости к климатическим воздействиям.

Конкретно 2РМТ24КПЭ19Г1В1В представляет собой кабельную розетку с прямым патрубком и гайкой для экранированного кабеля. Такое исполнение предназначено для соединения и разъединения электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры. Резьбовое сочленение обеспечивает механическое соединение вилки и розетки.

Гарантийный срок хранения соединителей составляет 15 лет со дня изготовления. Изделие маркируется цифро-буквенным кодом на корпусе. При применении следует учитывать допустимые токовые нагрузки, рабочее напряжение, сопротивление контактов и изоляции, а также механические воздействия: вибрацию, одиночные и многократные удары, линейные нагрузки. Эти параметры определяют области использования соединителя в аппаратуре специального и общего назначения.
