Назначение соединителя 2РМТ24КПЭ19Г1В1В

2РМТ24КПЭ19Г1В1В — цилиндрический низкочастотный электрический соединитель негерметичного типа, тропикоустойчивого исполнения. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц и применяется в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Изделие обеспечивает надёжное соединение проводов в промышленной аппаратуре, в том числе при воздействии вибраций, ударов и широкого диапазона температур.

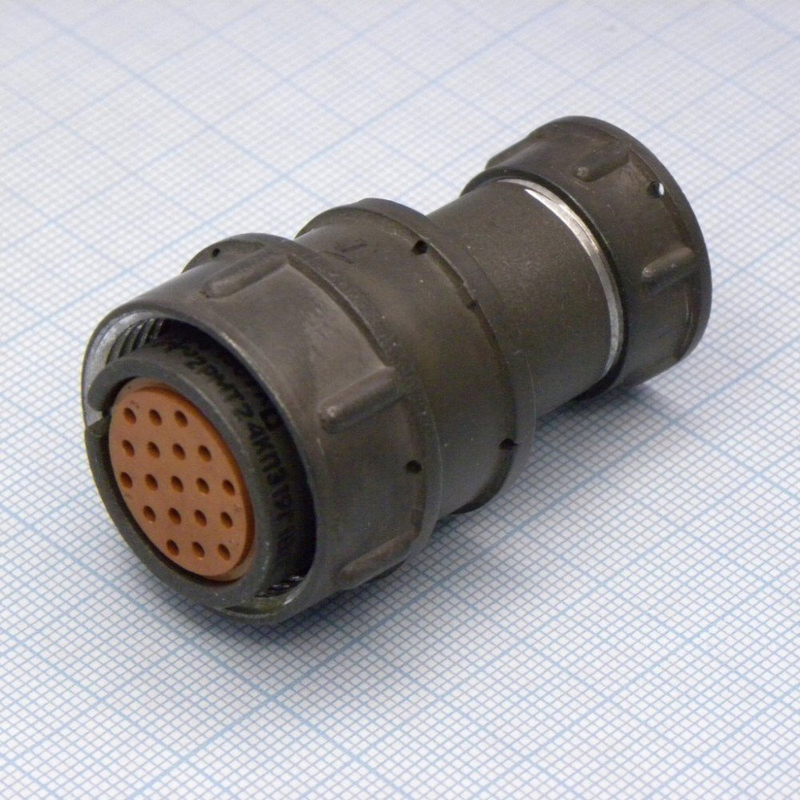

По конструкции это розетка с 19 извлекаемыми контактами. Сочленение резьбовое, корпус кабельный, с прямым патрубком и гайкой, что предусматривает применение экранированного кабеля. Монтаж контактов выполняется методом обжимки, покрытие контактов — серебро, что соответствует индексу «В» в обозначении. Обозначение 24 в наименовании указывает на посадочный диаметр корпуса 24 мм.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной модели соединителя. Максимальное рабочее напряжение составляет 560 В (амплитудное значение). Сопротивление изоляции — не менее 1000 МОм. Электрическая прочность изоляции достигает 1850 В при указанном напряжении. Ёмкость между контактами — не более 6 пФ.

• Интервал рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Количество сочленений и расчленений: 500 циклов.
• Защита от пыли: обеспечивается в сочленённом состоянии.
• Устойчивость к многократным ударам: до 1000 метров на секунду в квадрате.
• Устойчивость к линейным нагрузкам: до 2000 метров на секунду в квадрате.
• Климатическое исполнение: В (всеклиматическое).
• Посадочный диаметр корпуса: 24 мм.
• Метод монтажа контактов: обжимка.
• Покрытие контактов: серебро.

Конструкция и материалы

Конструкция соединителя включает карболитовое основание, металлический корпус и контакты, установленные в изоляторе. Резьбовое сочленение обеспечивает механическую фиксацию и стабильность электрического контакта при эксплуатационных нагрузках. Кабельный корпус с прямым патрубком и гайкой рассчитан на подключение экранированного кабеля, что важно для снижения помех в цепях с частотами до 3 МГц.

Негерметичный тип исполнения означает, что изделие не предназначено для работы при прямом воздействии влаги под давлением, однако тропикоустойчивое исполнение и всеклиматическая категория В допускают эксплуатацию в условиях повышенной влажности и широкого диапазона температур. Защита от пыли сохраняется в сочленённом состоянии, то есть при соединённых частях разъёма.

Область применения и серия 2РМТ

Соединитель применяется в промышленной аппаратуре для надёжного соединения проводов в условиях вибраций, ударов и перепадов температур. Он востребован в радиоэлектронной и радиотехнической технике, где требуется стабильная передача сигнала и питания по цепям постоянного и переменного тока с частотой до 3 МГц.

Серия 2РМТ включает вилки и розетки блочного или кабельного исполнения. Всего в серии насчитывается до 825 типоконструкций по 15 типономиналам. Производители, например Элекон (Казань), выпускают такие соединители в различные годы, в частности с 2003 по 2022 год, с приёмкой ОТК или другими видами приёмки. Конкретный экземпляр 2РМТ24КПЭ19Г1В1В с артикулом 80202 относится к категории 2РМТ и по данным каталога имеет отношение к выпуску 2021 года.

Краткие итоги

2РМТ24КПЭ19Г1В1В — это розетка с 19 обжимными контактами с серебряным покрытием, резьбовым сочленением и кабельным корпусом под экранированный кабель. Изделие рассчитано на амплитудное напряжение до 560 В, сопротивление изоляции не менее 1000 МОм, электрическую прочность до 1850 В и ёмкость между контактами не более 6 пФ. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, минимальная наработка — 5000 часов, срок сохраняемости — 25 лет, ресурс сочленений — 500 циклов. Посадочный диаметр корпуса равен 24 мм, климатическое исполнение — В (всеклиматическое). Соединитель устойчив к ударам до 1000 метров на секунду в квадрате и линейным нагрузкам до 2000 метров на секунду в квадрате, а в сочленённом состоянии защищён от пыли.
