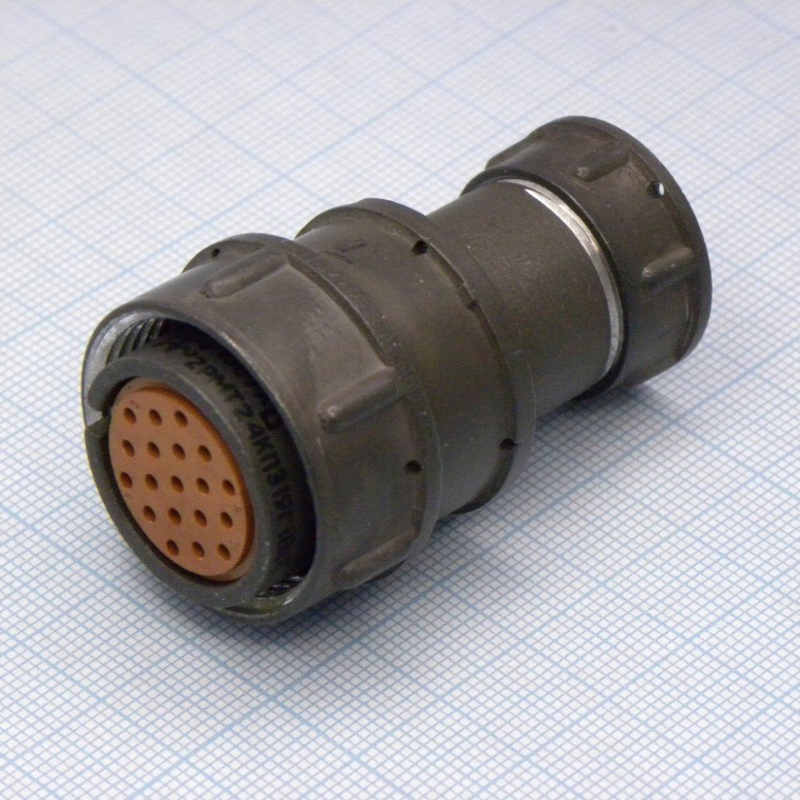

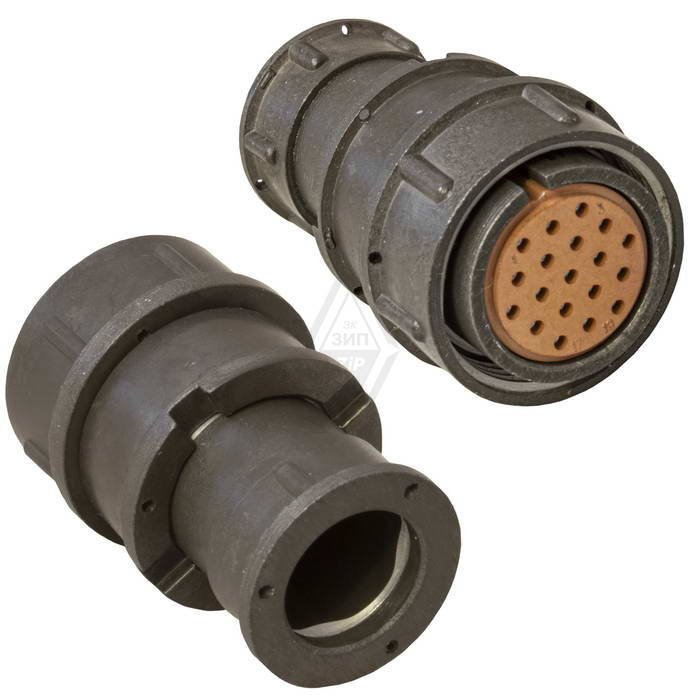

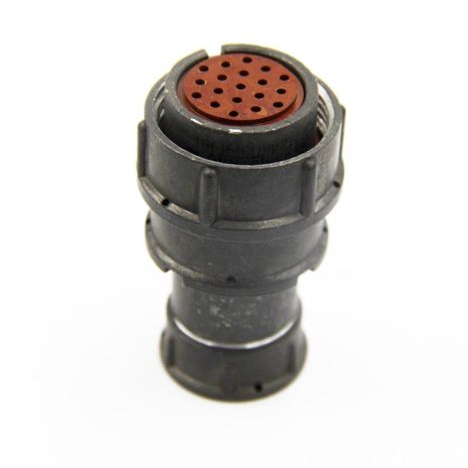

2РМТ24КПЭ19Г1В1 — это электрический низкочастотный цилиндрический негерметичный соединитель тропикоустойчивого исполнения с резьбовым соединением. Он применяется в радиоэлектронной и радиотехнической аппаратуре как универсальный разъём, чаще всего в виде кабельной розетки с 19 контактами диаметром 1 мм.

Основные характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 560–700 В и токовую нагрузку на контакт от 5 до 18 А в зависимости от диаметра (∅1,0–2,0 мм). Сопротивление изоляции не менее 1000 МОм, рабочая температура от -60 до +100 °С (с кратковременным нагревом до +150 °С). Выдерживает вибрацию (1–1000 Гц, до 50 g), удары (до 500 g) и линейные нагрузки до 200 g.

Конструкция и монтаж

Корпус кабельный с прямым патрубком и гайкой для экранированного кабеля, диаметр посадочного отверстия 24 мм. Контакты извлекаемые, цилиндрические, с покрытием серебром (В), золотом (А) или палладием (П); метод монтажа — обжимка или пайка. Климатическое исполнение В (всеклиматическое), наработка не менее 5000 часов, срок службы до 25 лет. +4
