Назначение и общее описание

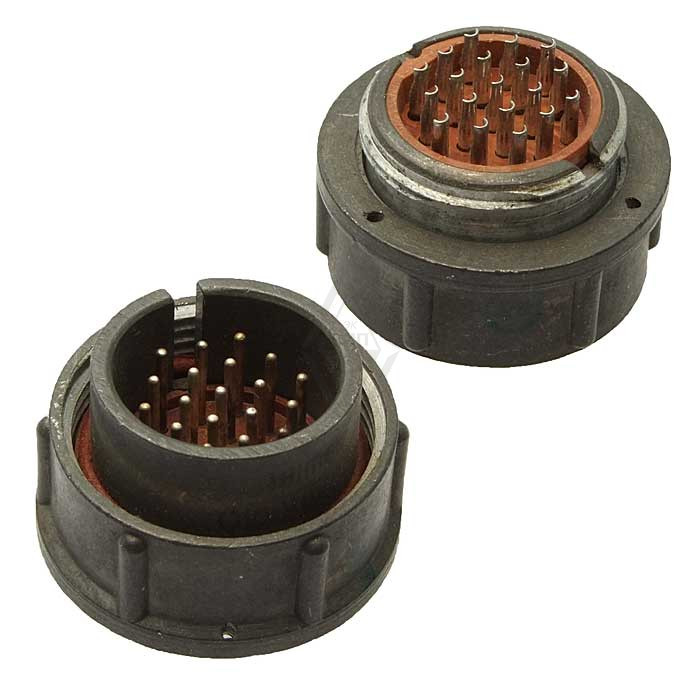

Соединитель 2РМТ24К19Ш1В1В (артикул 3594) относится к категории 2РМТ и представляет собой кабельную вилку. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа.

Соединитель имеет всеклиматическое исполнение по ГОСТ 15150-69. Это означает, что он рассчитан на эксплуатацию в различных климатических зонах и может использоваться в составе оборудования, где требуется устойчивость к воздействию окружающей среды. Производитель в предоставленных данных не указан.

Подтверждённые технические характеристики

Конструктивные параметры

• Вид соединителя: негерметичный.
• Вид корпуса: кабельный.
• Посадочный диаметр корпуса: 24 мм.
• Количество контактов: 19.
• Вид контактов: вилка.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебро.
• Габаритные размеры: 25 на 32 мм.
• Масса: 22,5 г.

Электрические параметры

• Максимальное рабочее напряжение: 560 В или 700 В.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка: от 27 А до 260 А.
• Сопротивление контактов: не более 5 мОм.
• Ёмкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: зависит от рабочего напряжения.
• Усилие расчленения гнёзд: от 0,5 Н до 2,95 Н.
• Усилия расчленения соединителей: от 29,4 Н до 539,6 Н.

Ресурс и сохраняемость

• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: 500.
• Гамма-процентный срок сохраняемости: 15 лет.
• Теплостойкость: 100 °С.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающей среды от -60 °С до +100 °С. Он выдерживает синусоидальную вибрацию в диапазоне частот от 1 Гц до 5000 Гц с амплитудой ускорения 490 м/с².

Механический удар: пиковое ударное ускорение до 5000 м/с² для одиночного действия и до 1000 м/с² для многократного действия. Повышенная относительная влажность — до 98 % при температуре +25 °С. Атмосферное давление — в пределах, установленных для всеклиматического исполнения по ГОСТ 15150-69.

Применение

Соединитель 2РМТ24К19Ш1В1В используется в различных электрических системах для соединения цепей и кабельных линий. Благодаря кабельному исполнению и 19 контактам он подходит для внутреннего объёмного монтажа, а также для подключения кабелей к оборудованию.

Области применения включают электрические цепи постоянного и переменного тока с частотой до 3 МГц. Серебряное покрытие контактов, негерметичное исполнение и температурный диапазон от -60 °С до +100 °С позволяют использовать изделие в составе аппаратуры, работающей в различных климатических условиях.

Комплектация и общие сведения

В предоставленных данных комплектация не указана. Артикул изделия — 3594, категория — 2РМТ. Производитель не указан. При подборе соединителя следует учитывать подтверждённые характеристики: посадочный диаметр корпуса 24 мм, 19 контактов диаметром 1 мм, массу 22,5 г и габаритные размеры 25 на 32 мм.
