Назначение

Разъём 2РМТ24БПН19Ш1В1В производства завода «Элекон» представляет собой цилиндрический низкочастотный негерметичный соединитель приборного типа. Он предназначен для создания разъединяемых электрических соединений в цепях постоянного и переменного тока. Рабочее напряжение таких цепей может достигать нескольких сотен вольт, а частота — до нескольких мегагерц. Основная задача изделия — обеспечение надёжного и стабильного контакта сигнальных и силовых линий с относительно малым током.

Конструктивные особенности

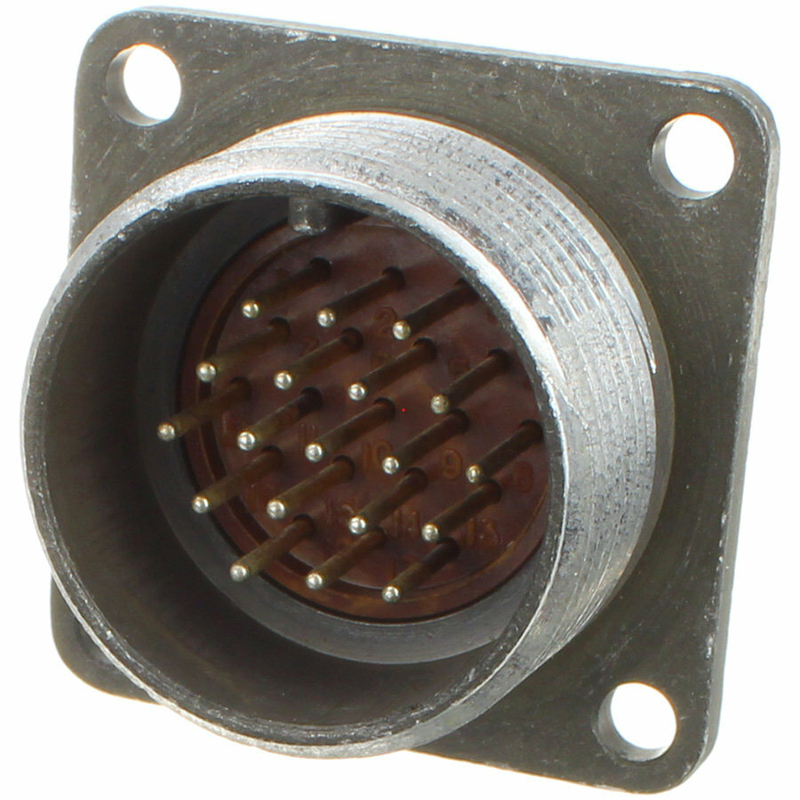

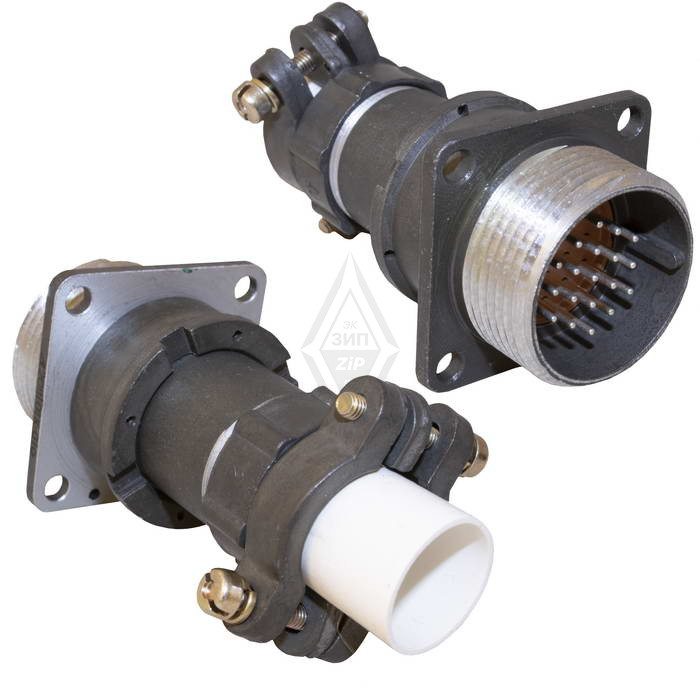

Изделие относится к серии 2РМТ и выполнено в виде приборной вилки (штепселя) внутреннего монтажа с прямым патрубком. Корпус разъёма, как правило, металлический, что обеспечивает механическую защиту контактов и устойчивость к внешним воздействиям. В компактном цилиндрическом корпусе размещено 19 контактов. Внешний диаметр корпуса составляет около 24 мм, что соответствует типоразмеру 24. Разъём негерметичен, типичная степень защиты по корпусу — IP20, то есть защита от прикосновения пальцами, но без защиты от воды и пыли.

Технические характеристики

• Количество контактов: 19.
• Рабочий ток на контакт: до примерно 5 А (в зависимости от условий эксплуатации и выбранной конфигурации).
• Рабочее напряжение: цепи с напряжением несколько сотен вольт.
• Частота: до 3 МГц.
• Сечение проводника: обычно до 0,5 мм².
• Способ подключения кабеля: пайка.
• Внешний диаметр корпуса: около 24 мм (типоразмер 24).
• Степень защиты: негерметичный, IP20.
• Тип изделия: приборная вилка (штепсель) серии 2РМТ, внутреннего монтажа, с прямым патрубком.

Применение

Разъём 2РМТ24БПН19Ш1В1В применяется в аппаратуре связи, радио- и электронных устройствах, где требуются надёжные подключения сигнальных и силовых линий с относительно малым током. Он может использоваться для коммутации цепей постоянного и переменного тока в составе различных приборов и блоков. Благодаря металлическому корпусу и компактным размерам изделие подходит для монтажа внутри аппаратуры, где важны механическая прочность и стабильность электрического контакта.

Совместимость и монтаж

Для образования разъёмно-соединительного блока данный разъём сочетается с соответствующей розеткой из той же серии. В частности, может использоваться с блочной розеткой 2РМТ24БПН19Г1В1В. Подключение кабеля к контактам выполняется пайкой, что обеспечивает надёжный и стабильный электрический контакт. При монтаже следует учитывать, что разъём негерметичен и имеет степень защиты IP20, поэтому его не следует подвергать воздействию влаги и пыли.

Производитель и аналоги

Изделие выпускается казанским заводом «Элекон». Аналогичные 19-контактные разъёмы серии 2РМТ могут выпускаться разными производителями, однако «Элекон» является одним из основных поставщиков такой номенклатуры в Российской Федерации.
