Назначение и область применения

Соединитель 2РМТ24БПН19Ш1В1В «5» представляет собой цилиндрическую низкочастотную негерметичную приборную вилку серии 2РМТ с прямым патрубком и резьбовым сочленением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры общего назначения.

Вилка рассчитана на работу с напряжением до 560 В и токовой нагрузкой до 5 А на один контакт, при этом суммарная допустимая нагрузка на соединитель достигает 80 А. Рабочий диапазон частот — до 3 МГц, что позволяет использовать разъём в низкочастотных трактах, цепях питания и сигнальных линиях управления.

Конструкция с прямым патрубком предусматривает монтаж на неэкранированный кабель с фиксацией при помощи гайки. Присоединение проводников выполняется методом обжимки или пайки. Соединитель поставляется с 19 извлекаемыми контактами диаметром 1,0 мм, покрытыми серебром.

Подтверждённые технические особенности

Серия 2РМТ относится к цилиндрическим низкочастотным соединителям с резьбовым сочленением. Изделие 2РМТ24БПН19Ш1В1В «5» обладает следующими подтверждёнными характеристиками, указанными в исходных данных:

• посадочный диаметр корпуса — 24 мм;
• количество контактов — 19, контакты извлекаемые;
• диаметр контактов — 1,0 мм, покрытие — серебро;
• теплостойкость — до 100 градусов Цельсия;
• сопротивление изоляции — не менее 5000 МОм;
• напряжение — до 560 В постоянного и переменного тока;
• ток на контакт — до 5 А, суммарный ток — до 80 А;
• диапазон частот — до 3 МГц;
• устойчивость к вибрации — от 1 до 5000 Гц при ускорении до 490 метров в секунду в квадрате;
• исполнение — тропикостойкое и всеклиматическое;
• герметичность — негерметичное исполнение;
• монтаж — обжимка или пайка, кабель неэкранированный, фиксация гайкой.

Конструктивное исполнение и монтаж

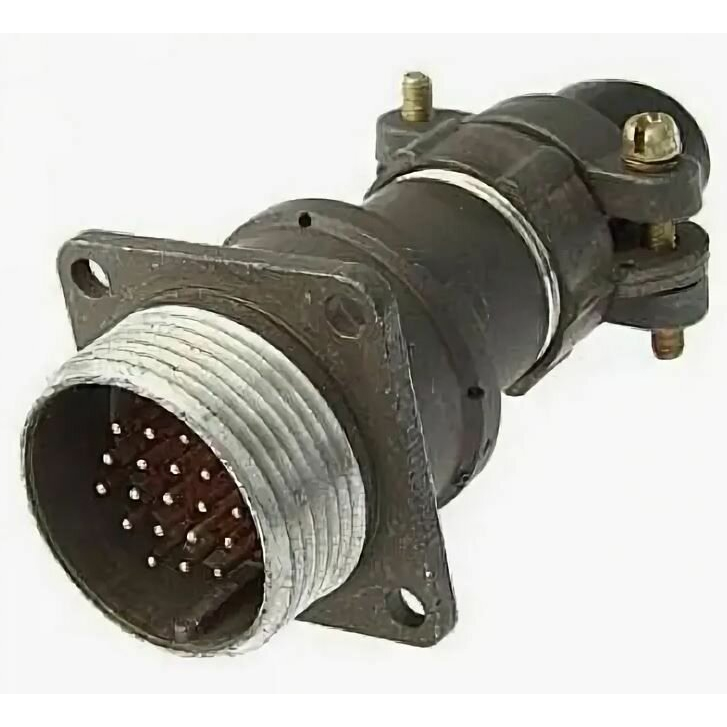

Корпус вилки выполнен в виде чёрного цилиндра с монтажными фланцами, что обеспечивает надёжное приборное крепление. Прямой патрубок упрощает подвод кабеля с тыльной стороны разъёма и облегчает укладку жгута в условиях ограниченного пространства.

Резьбовое сочленение гарантирует плотное и стабильное соединение с ответной частью, предотвращая самопроизвольное рассоединение при вибрационных и механических воздействиях. Извлекаемые контакты позволяют производить ремонт и замену отдельных контактных элементов без полной замены соединителя.

Серебряное покрытие контактов снижает переходное сопротивление и повышает стабильность электрического контакта в течение длительного срока эксплуатации. Всеклиматическое исполнение допускает применение изделия в широком диапазоне температур и при повышенной влажности, включая тропические условия.

Приёмка и маркировка

Изделие имеет приёмку «5» и выпущено в 1991 году. Маркировка 2РМТ24БПН19Ш1В1В «5» содержит полное обозначение соединителя в соответствии с принятой системой условных обозначений серии 2РМТ. Артикул изделия — 40362.

Соединитель применяется как компонент радиоэлектронной аппаратуры при производстве, ремонте и техническом обслуживании оборудования, где требуется надёжная разъёмная коммутация низкочастотных электрических цепей с резьбовой фиксацией и приборным монтажом.
