2РМТ24БПН19Ш1В1В: надёжный 19-контактный разъём для промышленного оборудования

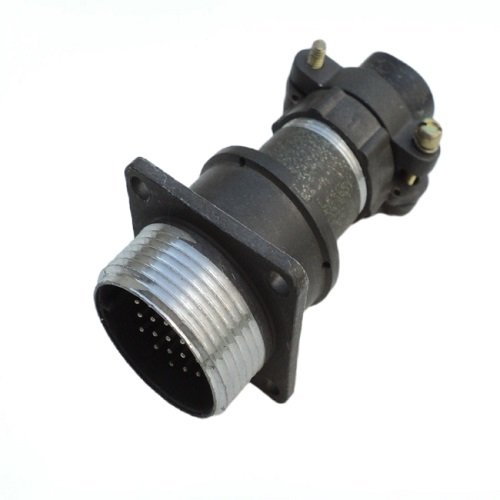

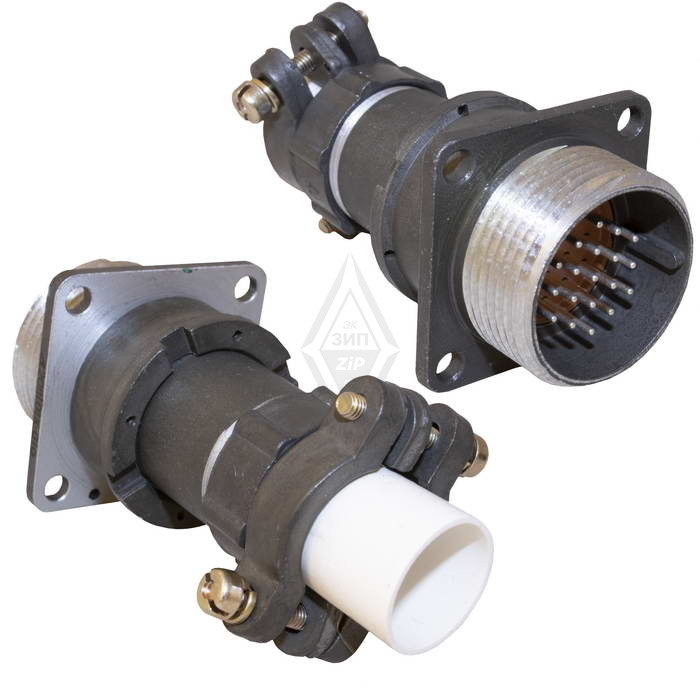

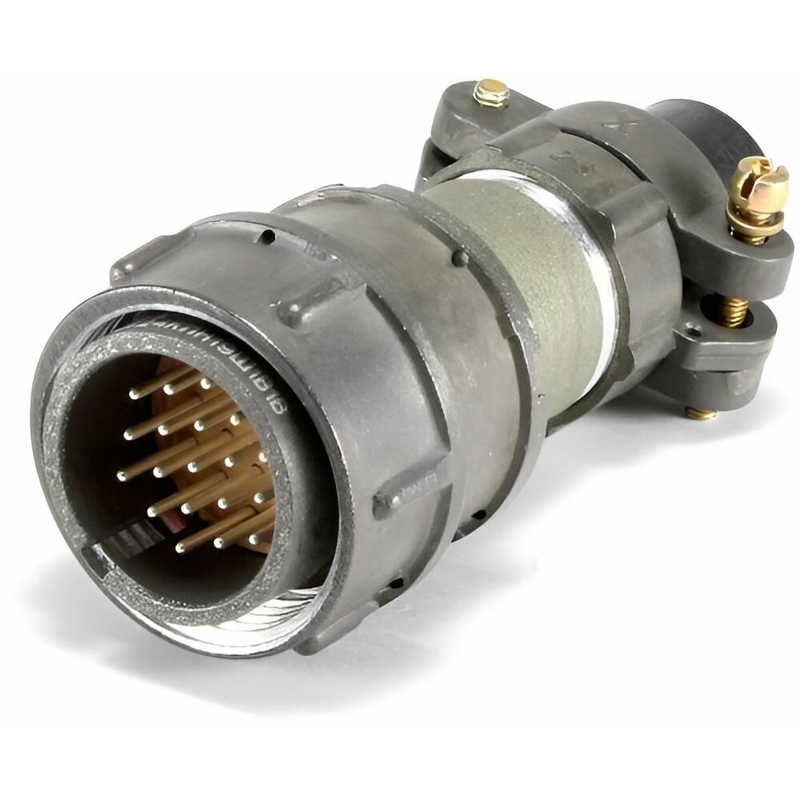

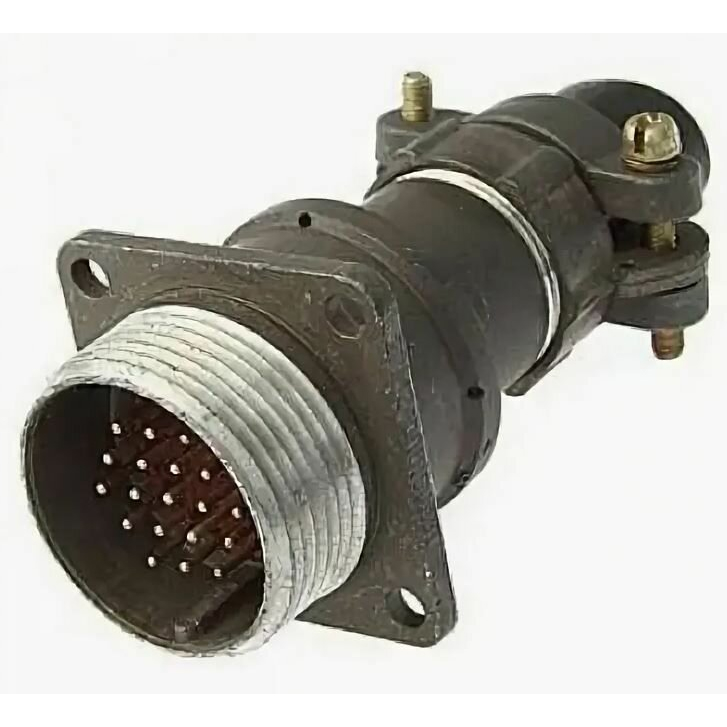

2РМТ24БПН19Ш1В1В — цилиндрический низкочастотный электрический разъём серии 2РМТ, рассчитанный на создание прочного разъёмного соединения в цепях постоянного и переменного тока. Исполнение представляет собой блочную приборную вилку с 19 штыревыми контактами, прямым патрубком и резьбовой фиксацией в сочленённом положении.

Конструкция и назначение

Разъём 2РМТ24БПН19Ш1В1В применяется во внутреннем объёмном монтаже аппаратуры, приборов, шкафов управления, измерительных комплексов и другого промышленного оборудования. Резьбовое соединение снижает риск случайного рассоединения при вибрационных и механических воздействиях, а одношпоночная поляризация помогает исключить неправильную стыковку ответных частей.

Маркировка указывает на принадлежность изделия к серии 2РМТ, условный размер корпуса 24, блочное исполнение и конфигурацию из 19 контактов диаметром 1 мм. Контакты выполнены в виде штырей, являются извлекаемыми и имеют серебряное покрытие, способствующее стабильности электрического контакта.

Основные характеристики

Указанные параметры позволяют использовать 2РМТ24БПН19Ш1В1В для передачи питания и сигналов в многоконтактных цепях, где важны компактность, механическая фиксация и устойчивость характеристик.

Особенности применения

Корпус разъёма выполнен из металла, а изолятор — из карболита. Такое сочетание обеспечивает механическую прочность конструкции и электроизоляцию контактов. Для подключения проводников применяется пайка; допустимое сечение подключаемой жилы — до 0,5 мм².

Разъём относится к негерметичным изделиям, поэтому при проектировании оборудования необходимо учитывать условия эксплуатации и не использовать его там, где требуется герметизация соединения от влаги, пыли или агрессивных сред. При этом климатическое исполнение и температурный диапазон делают его подходящим для многих задач промышленной, транспортной и измерительной техники.

Преимущества 2РМТ24БПН19Ш1В1В

• 19 контактов позволяют объединить несколько сигнальных и силовых цепей в одном интерфейсе.

• Резьбовая фиксация обеспечивает надёжное удержание соединения.

• Серебряное покрытие контактов способствует низкому переходному сопротивлению.

• Конструкция рассчитана на вибрации, механические нагрузки и многократные циклы подключения.

• Рабочий диапазон от −60 до +100 °C расширяет возможности применения в сложных условиях.

2РМТ24БПН19Ш1В1В — практичное решение для построения разъёмных электрических соединений в аппаратуре, где требуется 19-контактная блочная вилка с резьбовым сочленением, рабочим напряжением до 560 В и токовой нагрузкой до 5 А на контакт.
