Назначение и область применения

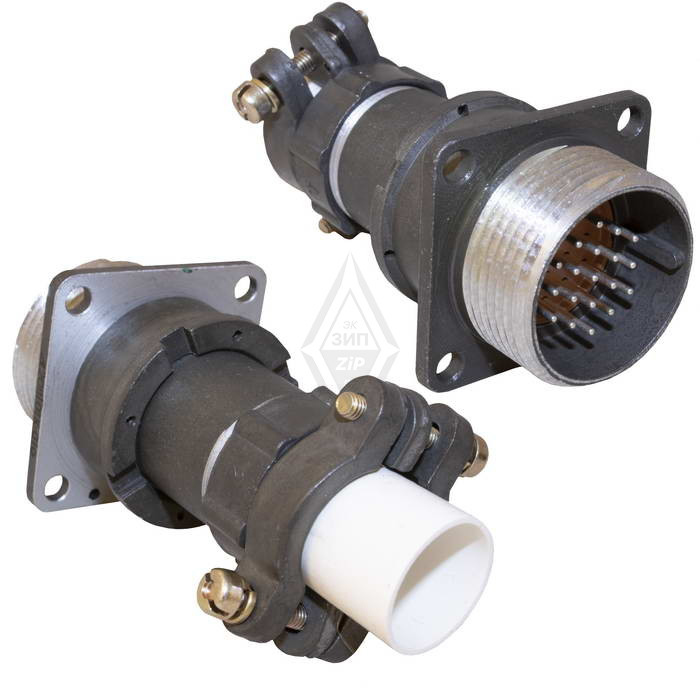

Соединитель 2РМТ24БПН19Ш1А1В (артикул 3580) представляет собой электрический низкочастотный цилиндрический негерметичный тропикоустойчивый разъем. Он предназначен для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМТ. Производитель не указан.

Данный соединитель применяется для внутреннего объемного монтажа и обеспечивает пылезащищенность контактов и мест подсоединения проводов. Он состоит из двух частей: вилки и розетки, причем вилка может быть как кабельной, так и блочной (приборной).

Технические характеристики

Основные параметры

• Тип соединителя: электрический низкочастотный цилиндрический негерметичный тропикоустойчивый.
• Вид корпуса: блочный.
• Вид патрубка: прямой.
• Количество контактов: 19.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото.
• Масса: 41 г.
• Количество сочленений-расчленений: до 500 раз.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Электрические параметры

• Токовая нагрузка на одиночный контакт: от 4 до 36 А.
• Суммарная токовая нагрузка на соединитель: от 27 до 260 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Сопротивление контактов: не более 5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: при 560 В — 1850 В; при 700 В — 2300 В.
• Усилие расчленения: от 29,4 Н до 539,6 Н.

Механические и климатические параметры

• Теплостойкость: до 100 градусов Цельсия.
• Климатическое исполнение: всеклиматическое, В2.1 по ГОСТ 15150-69.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Атмосферное давление: от 133,32 умножить на 10 в степени минус 12 Па до 50,6 умножить на 10 в степени 4 Па.
• Вибрация и удары: соединитель устойчив к синусоидальной вибрации в диапазоне от 1 до 5000 Гц и к механическим ударам.

Особенности и совместимость

Соединитель устойчив к воздействию специальных факторов. Он имеет функциональный аналог — 2РМ24БПН19Ш1А1. Покрытие контактов золотом обеспечивает надежность электрического соединения. Изделие предназначено для работы в жестких условиях эксплуатации, включая широкий диапазон температур и вибрационные нагрузки.

Благодаря негерметичному исполнению и тропикоустойчивости, разъем может использоваться в различных областях, где требуется надежное соединение электрических цепей. Блочный корпус и прямой патрубок для неэкранированного кабеля упрощают монтаж внутри приборов и устройств.
