Назначение соединителя

2РМТ24БПН19Г1В1В — это блочная розетка цилиндрического низкочастотного негерметичного соединителя, выпускаемая казанским заводом «Элекон». Изделие относится к категории 2РМТ и предназначено для коммутации электрических цепей переменного и постоянного тока в составе промышленного, измерительного и электронного оборудования. Розетка работает в паре с ответной вилкой соответствующего типа, например 2РМТ24БПН19Ш1В1В, образуя разъёмный контактный узел для передачи сигналов и питания малой мощности.

Область применения

Блочное исполнение корпуса с прямым патрубком позволяет compactно монтировать розетку непосредственно на панель прибора или в корпус блока, что удобно при сборке стоек, пультов и шкафов управления. Соединитель востребован в низковольтных цепях, где требуется быстрое и надёжное сочленение кабельных жгутов: в системах автоматики, контрольно-измерительных приборах, устройствах связи и бытовой технике специального назначения. Негерметичная конструкция рассчитана на эксплуатацию в стандартных условиях закрытых помещений без воздействия влаги и пыли.

Подтверждённые технические характеристики

• Количество контактов: 19.
• Номинальный ток: 5 А на каждый контакт.
• Рабочее напряжение: до 700 В переменного или постоянного тока.
• Рабочая частота: до 3 МГц.
• Материал корпуса: металл.
• Внешний диаметр корпуса: 24 мм.
• Сечение подключаемых жил кабеля: до 0,5 мм².
• Способ подключения: пайка.
• Степень защиты: IP20 (негерметичное исполнение).
• Производитель: «Элекон», Казань.
• Артикул: 80206.
• Категория: 2РМТ.

Особенности конструкции

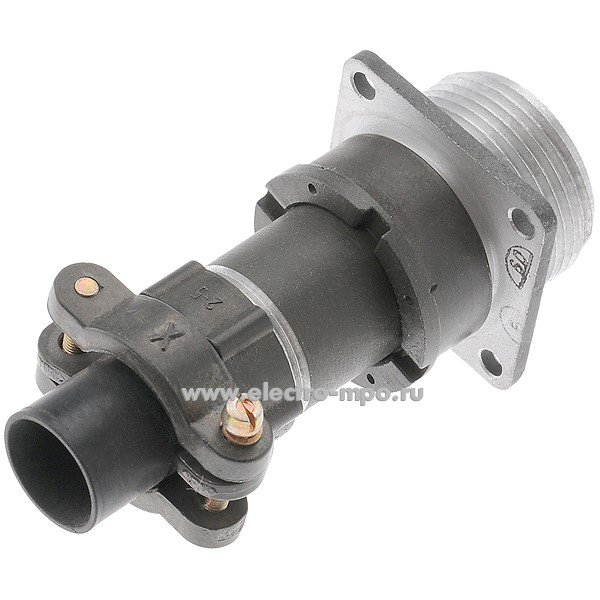

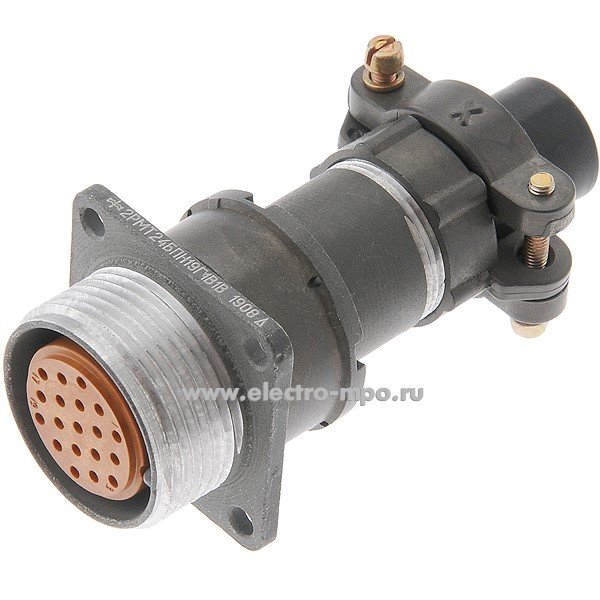

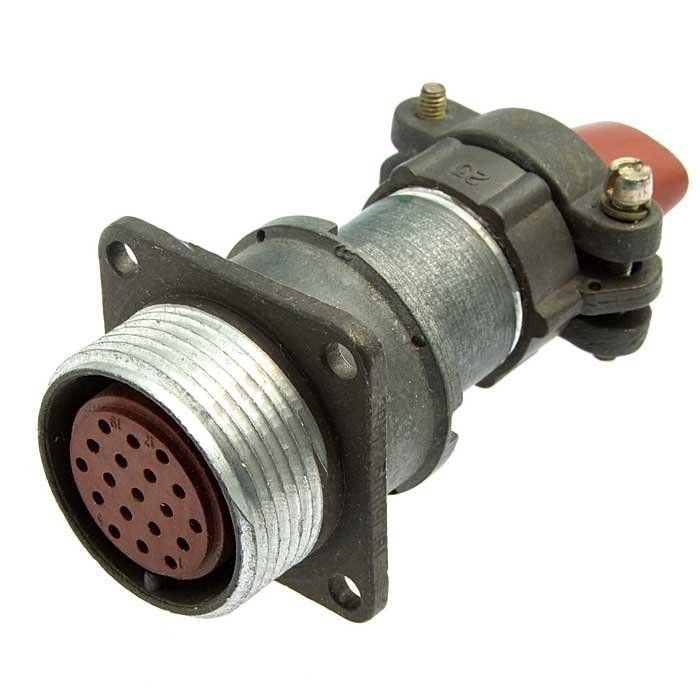

Корпус розетки выполнен блочным, с прямым патрубком для ввода кабеля. Такое решение уменьшает габариты узла и упрощает прокладку проводников внутри аппаратуры. Металлический корпус внешним диаметром 24 мм обеспечивает механическую прочность и служит экраном от внешних помех. Контактная группа рассчитана на 19 цепей, что позволяет передавать одновременно несколько сигналов и питающих линий через один разъём.

Монтаж и эксплуатация

Подключение проводников выполняется пайкой, поэтому при монтаже следует использовать кабель с сечением жил не более 0,5 мм² и тщательно изолировать места соединений. Розетка устанавливается на панель или в корпус блока и сочленяется с ответной вилкой до фиксации. Благодаря степени защиты IP20 изделие применяется только в сухих отапливаемых помещениях, защищённых от попадания воды и пыли.

1. Подготовьте кабель нужной длины с зачищенными и облуженными жилами.
2. Введите проводники через патрубок корпуса.
3. Припаяйте жилы к контактам согласно схеме соединения.
4. Закрепите розетку на панели или в корпусе оборудования.
5. Сочлените розетку с ответной вилкой до упора.

Условия применения

Соединитель предназначен для стандартных условий эксплуатации, оговорённых производителем. Температурный диапазон, климатическое исполнение и гарантийные обязательства определяются документацией завода-изготовителя и в данном описании не приводятся. При соблюдении правил монтажа и эксплуатации розетка обеспечивает надёжную коммутацию цепей на протяжении всего срока службы.
