Назначение

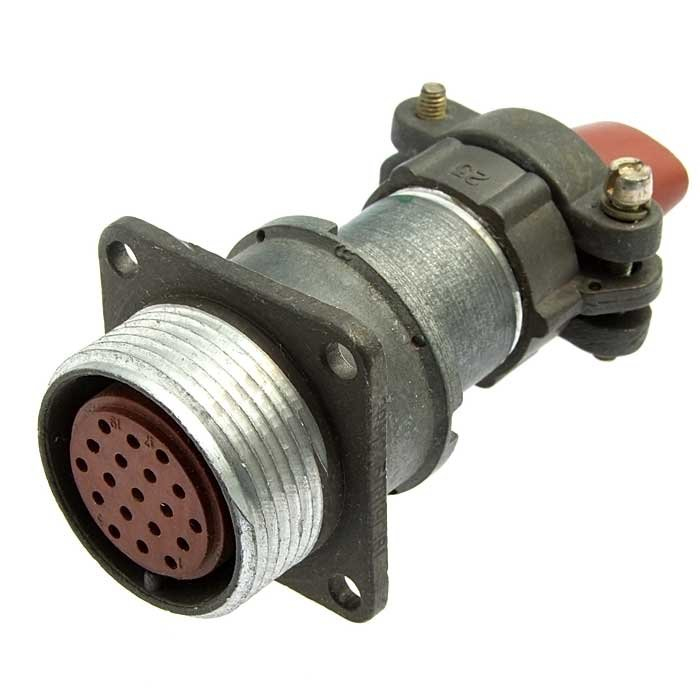

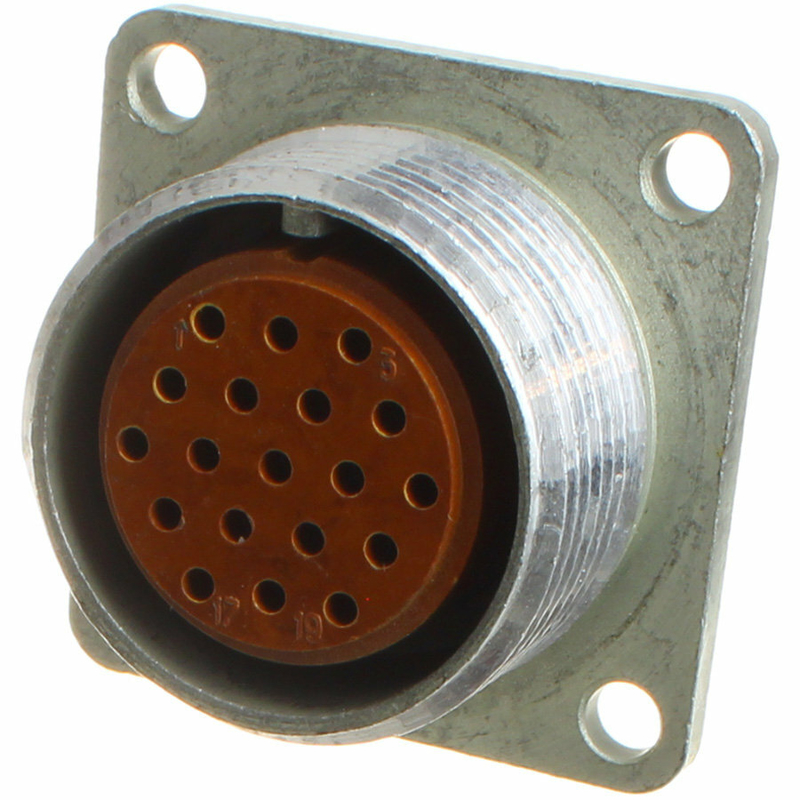

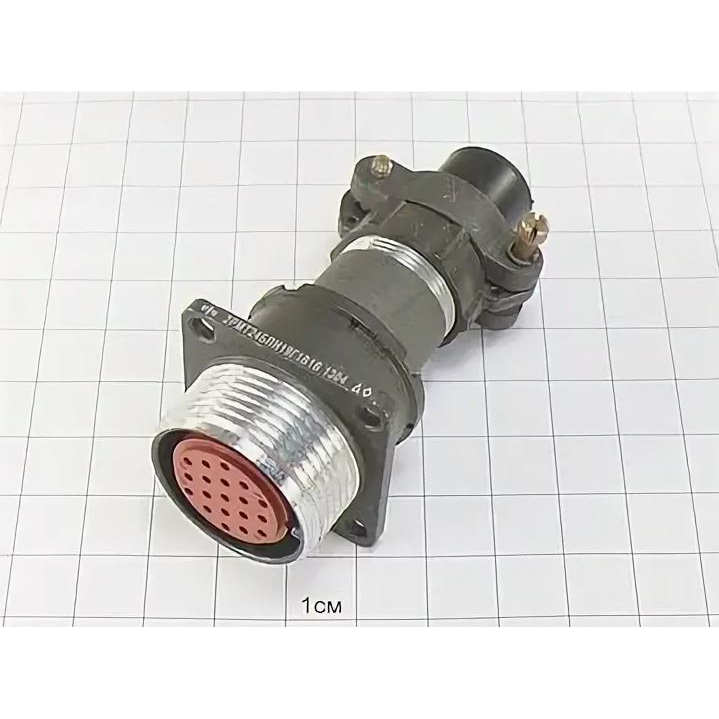

2РМТ24БПН19Г1В1В от производителя Элекон — это блочная розетка цилиндрического низкочастотного соединителя серии 2РМТ. Она предназначена для работы в электрических цепях переменного или постоянного тока с напряжением до 700 В и частотой до 3 МГц. Изделие относится к категории 2РМТ и имеет артикул 50293.

Розетка применяется для коммутации электрических цепей внутри электрооборудования. Она устанавливается в паре с соответствующей вилкой, например Ю8204, и подходит для внутреннего монтажа. Блочное исполнение позволяет использовать изделие в приборах и устройствах, где требуется цилиндрический низкочастотный разъём с заданным числом контактов.

Подтверждённые особенности

Конструкция и параметры соединителя подтверждаются данными производителя. Ниже перечислены основные характеристики, указанные для данной модели.

• Тип изделия — блочная, или приборная, розетка цилиндрического низкочастотного соединителя серии 2РМТ.
• Количество контактов — 19.
• Форма контактов — круглая, диаметр контакта — 1 мм.
• Номинальный ток — 5 А на контакт.
• Рабочее напряжение — до 700 В переменного или постоянного тока.
• Рабочая частота — до 3 МГц.
• Корпус — металлический.
• Посадочный диаметр — 24 мм.
• Способ монтажа — пайка.
• Сечение подключаемых жил кабеля — до 0,5 мм².
• Степень защиты — IP20.
• Материал изоляционных деталей — карболит с теплостойкостью до 100 °C.
• Исполнение — негерметичное, с прямым патрубком.

Применение и совместимость

Данная розетка предназначена для эксплуатации в составе электрических цепей с указанными электрическими параметрами. Она может применяться в различном электрооборудовании при внутреннем монтаже. Для образования соединительной пары требуется ответная вилка, например Ю8204. Совместимость с конкретной вилкой определяется конструкцией и числом контактов соединителя.

Негерметичное исполнение и степень защиты IP20 означают, что изделие не предназначено для работы в условиях прямого воздействия влаги, пыли или агрессивной среды. Его следует использовать в закрытых корпусах, шкафах или внутри приборов, где обеспечиваются нормальные условия эксплуатации. Монтаж выполняется пайкой, что требует соответствующей подготовки проводников и соблюдения технологии паяльных работ.

Технические параметры и соответствие

Электрические характеристики

Соединитель рассчитан на напряжение до 700 В и частоту до 3 МГц. Номинальный ток составляет 5 А на каждый из 19 контактов. Контакты имеют круглую форму и диаметр 1 мм. Такие параметры определяют область применения изделия в низкочастотных цепях управления, сигнализации и питания, где требуется передача электрических сигналов в пределах указанных значений.

Механические и монтажные особенности

Корпус розетки металлический, посадочный диаметр — 24 мм. Изделие оснащено прямым патрубком и предназначено для пайки. Максимальное сечение подключаемых жил кабеля — 0,5 мм². Изоляционные элементы выполнены из карболита, который сохраняет теплостойкость до 100 °C. Степень защиты — IP20, исполнение — негерметичное.

Производитель и нормативная база

Изделие выпускает компания «Элекон» из Казани. Модель соответствует стандартам ГЕ0.364.045 ТУ. Артикул товара — 50293, категория — 2РМТ. Название модели — 2РМТ24БПН19Г1В1В Элекон.

Краткое резюме

2РМТ24БПН19Г1В1В — это 19-контактная блочная розетка с металлическим корпусом, пайкой, посадочным диаметром 24 мм и степенью защиты IP20. Она работает при напряжении до 700 В, токе до 5 А на контакт и частоте до 3 МГц. Применяется в паре с ответной вилкой, например Ю8204, для внутреннего монтажа в электрооборудовании. Изготовитель — «Элекон», Казань, стандарт — ГЕ0.364.045 ТУ.
