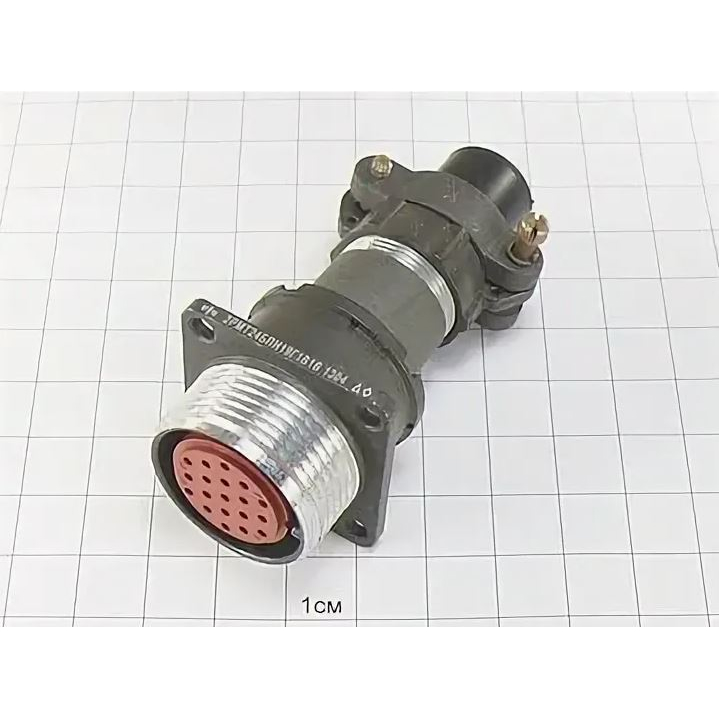

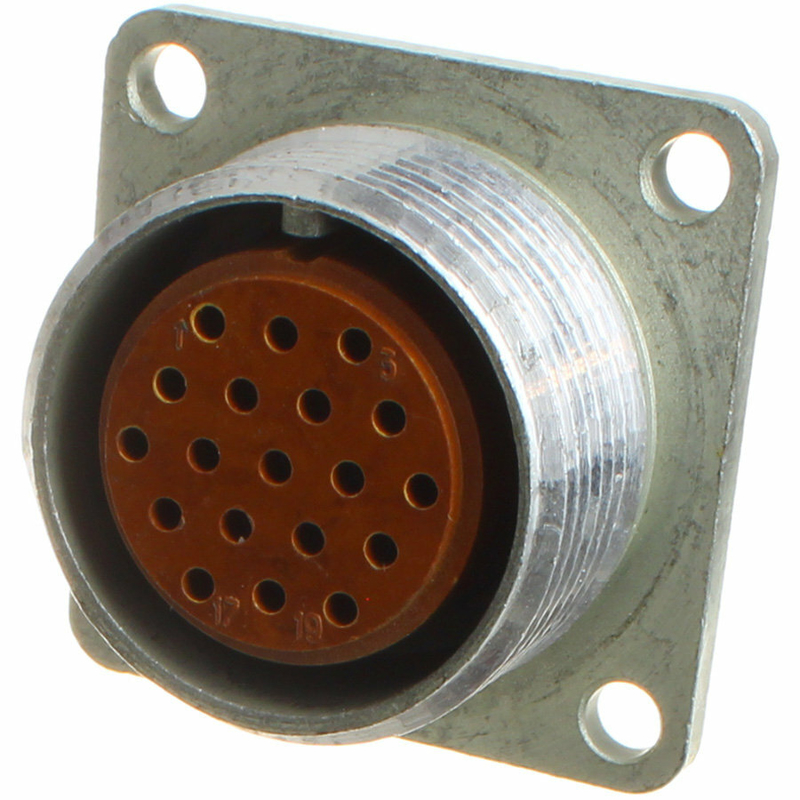

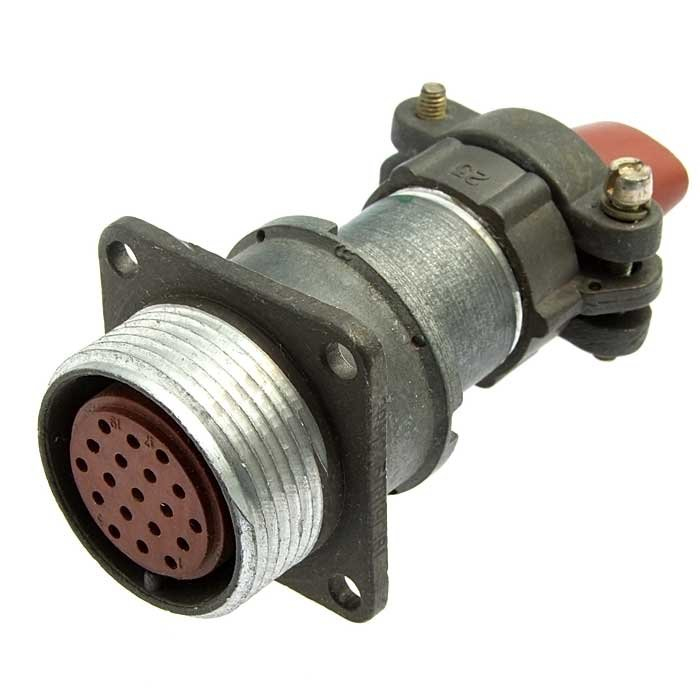

Назначение разъёма 2РМТ24БПН19Г1В1В

2РМТ24БПН19Г1В1В — это блочная розетка серии 2РМТ, выпускаемая компанией «Элекон» (Казань). Изделие относится к классу цилиндрических низкочастотных разъёмов и предназначено для коммутации электрических цепей переменного или постоянного тока с напряжением до 700 В и частотой до 3 МГц.

Основное назначение розетки — обеспечение надёжного электрического соединения множества контактов в компактном корпусе. Она применяется в приборах и оборудовании, где требуется передача сигналов и питания по большому числу независимых линий при ограниченном монтажном объёме. Блочное исполнение позволяет устанавливать розетку непосредственно на корпус прибора или внутри блока.

Конструктивные особенности

Корпус розетки выполнен из металла, что обеспечивает механическую прочность и устойчивость к внешним воздействиям при эксплуатации внутри помещений. Степень защиты — IP20: изделие негерметично и не предназначено для работы в условиях прямого попадания влаги или пыли.

• Тип изделия — блочная розетка серии 2РМТ.
• Количество контактов — 19.
• Номинальный ток — 5 А.
• Внешний диаметр — 24 мм.
• Материал корпуса — металл.
• Степень защиты — IP20 (негерметичное исполнение).
• Способ подключения проводов — пайка.
• Максимальное сечение присоединяемых жил — до 0,5 квадратных миллиметров.

Технические характеристики

Розетка рассчитана на работу в цепях с напряжением до 700 В и частотой до 3 МГц, что охватывает большинство задач низкочастотной коммутации в приборостроении. Номинальный ток одного контакта составляет 5 А, поэтому через разъём можно подавать как сигнальные, так и питающие цепи умеренной мощности.

Подключение проводов выполняется пайкой, что даёт стабильное и долговечное электрическое соединение. При монтаже следует учитывать ограничение по сечению жил — до 0,5 квадратных миллиметров, поскольку более толстые провода не предназначены для пайки в контакты данного типоразмера.

Совместимость и монтаж

Розетка применяется в паре с ответными вилками серии 2РМТ, в том числе с исполнением, имеющим прямой патрубок для внутреннего монтажа. Для получения работоспособного соединения необходимо использовать ответную часть того же типоразмера, соответствующую по числу контактов и диаметру корпуса.

1. Подготовить провода нужного сечения, зачистив жилы под пайку.
2. Выполнить пайку жил к контактам розетки в соответствии со схемой подключения.
3. Закрепить розетку на корпусе прибора или внутри блока.
4. Состыковать розетку с ответной вилкой серии 2РМТ до полного соединения.

Области применения

Благодаря 19 контактам и компактному корпусу диаметром 24 мм, 2РМТ24БПН19Г1В1В востребована в производстве измерительных приборов, блоков питания, пультов управления и другого оборудования, где требуется надёжное многоконтактное соединение внутри защищённого от влаги и пыли объёма. Артикул изделия — 50292, категория — 2РМТ, производитель — «Элекон».
