Назначение

2РМТ24БПЭ19Ш1В1В «ОС» — цилиндрический низкочастотный соединитель, предназначенный для соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц. Он применяется в электро- и радиоаппаратуре специального и общего назначения. Соединитель работает при напряжении 560 или 700 В в зависимости от типономинала. Данное исполнение относится к категории 2РМТ, артикул 3593.

Изделие выполнено в виде вилки. Монтаж внутренний, присоединение проводников — объёмный, пайкой. Сочленение с ответной частью — резьбовое, с фиксацией сочленённого положения.

Конструкция и расшифровка обозначения

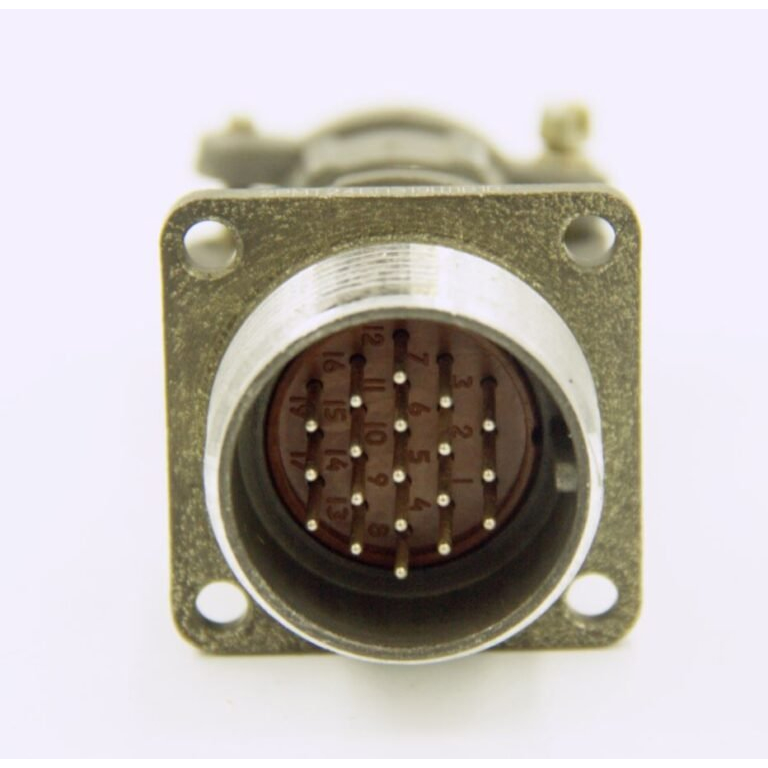

Обозначение 2РМТ24БПЭ19Ш1В1В построено по стандартной схеме, которая указывает на основные конструктивные признаки:

• 2РМТ — тип соединителя.
• 24 — условный размер корпуса.
• Б — вид корпуса: блочный (приборный).
• П — вид патрубка: прямой.
• Э — вид гайки патрубка: для экранированного кабеля.
• 19 — количество контактов.
• Ш — часть соединителя: вилка.
• 1 — обозначение сочетания контактов.
• В — покрытие контактов: серебро.
• 1 — теплостойкость: 100 °С.
• В — всеклиматическое исполнение.

Соединители 2РМТ состоят из двух частей — вилки и розетки. Соединители 2РМТ и 2РМДТ имеют различные схемы расположения контактов и не взаимосочленяемы. В серии 2РМТ количество контактов может составлять 4, 7, 8, 10, 19, 20, 22, 24, 32, 45 или 50; в данном исполнении установлено 19 контактов.

Технические характеристики

• Рабочий ток на контакт: от 4 А.
• Максимальное рабочее напряжение: 700 В; для серии указывается 560 или 700 В в зависимости от типономинала.
• Рабочая частота: до 3 МГц.
• Сочленение: резьбовое.
• Количество сочленений: 500.
• Рабочая температура: от -60 °C до +100 °C.
• Монтаж: объёмный, пайкой; монтаж внутренний.
• Минимальная наработка: 1000 часов.
• Гарантийный срок хранения: 15 лет со дня изготовления.
• Покрытие контактов: серебро.
• Теплостойкость: 100 °С.
• Исполнение: всеклиматическое, устойчивое к тропическим условиям.
• Устойчивость: к воздействию спецфакторов.
• Приёмка: «ОС».

Совместимость и применение

Вилка 2РМТ24БПЭ19Ш1В1В «ОС» применяется в составе электрических соединений в электро- и радиоаппаратуре специального и общего назначения. Она рассчитана на эксплуатацию в цепях постоянного и переменного тока до 3 МГц и может использоваться там, где требуется резьбовое сочленение, внутренний монтаж и устойчивость к тропическим условиям.

Ответными частями для данной вилки являются следующие розетки:

• 2РМ24К19Г1А1
• 2РМ24К19Г1В1
• 2РМ24КПН19Г1А1
• 2РМ24КПН19Г1В1
• 2РМ24КПН19Г1П1
• 2РМ24КПЭ19Г1А1
• 2РМ24КПЭ19Г1В1
• 2РМ24КУН19Г1А1
• 2РМ24КУН19Г1В1
• 2РМ24КУЭ19Г1А1

Соединитель не взаимосочленяется с изделиями серии 2РМДТ из-за иной схемы расположения контактов. При подборе ответной части следует учитывать количество контактов, обозначение сочетания контактов и тип корпуса.

Общие сведения и условия поставки

Артикул товара — 3593. Категория — 2РМТ. В имеющемся описании указано, что изделие выпущено в 2014 году; там же упоминается изготовитель Элекон. Производитель в карточке товара не указан. Приёмка — «ОС». Гарантийный срок хранения составляет 15 лет со дня изготовления.

Изделие предназначено для применения в составе электро- и радиоаппаратуры. Перед монтажом необходимо убедиться в соответствии количества контактов, типа ответной части и условий эксплуатации требованиям конкретного устройства.
