Назначение

Соединитель 2РМТ24БПЭ19Ш1В1В производства фирмы «Элекон» (Казань) — цилиндрический низкочастотный электрический разъём серии 2РМТ. Он предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Основное назначение — соединение кабелей и блоков внутри устройств, обеспечение надёжного электрического контакта при вибрации и ударных нагрузках.

Разъём применяется в промышленной электронике, автоматике и приборах, где требуется компактное и механически прочное соединение с фиксацией ответных частей.

Конструктивные особенности

Корпус разъёма выполнен из металла, обычно алюминиевого сплава. Изолятор изготовлен из карболита. Разъём негерметичный, имеет 19 контактов диаметром 1 мм, расположенных в круглом изоляторе. Контакты чаще всего имеют серебряное покрытие, что обеспечивает высокое сопротивление изоляции и низкое переходное сопротивление.

• Тип корпуса — Б, предназначен для внутреннего (блочного) монтажа.
• П — прямой патрубок (штуцер).
• Э — гайка для экранированного кабеля.
• 19 — количество контактов.
• Ш — вилка (штыревая часть); обозначение БПЭ19Ш указывает на втулочно-штыревую комбинацию в составе соединения.
• 24 — условный диаметр корпуса около 24 мм.

Технические характеристики

• Максимальное рабочее напряжение — обычно порядка 500–700 В.
• Допустимый ток на контакт — до нескольких ампер, около 5 А на контакт в типовых разъёмах серии 2РМТ.
• Рабочая частота — до 3 МГц.
• Количество контактов — 19, диаметр контакта — 1 мм.
• Ресурс сочленений — от нескольких сотен до нескольких тысяч включений-отключений.
• Климатическое исполнение — эксплуатация при температуре примерно от −60 до +100 °C, при высокой относительной влажности и пониженном атмосферном давлении.
• Устойчивость к вибрации и повышенным ударным нагрузкам.

Применение и условия эксплуатации

Благодаря металлическому корпусу, карболитовому изолятору и покрытию контактов разъём подходит для жёстких условий эксплуатации. Он используется в промышленной электронике, автоматике и приборах для соединения кабелей и блоков внутри устройств. Разъём негерметичен, поэтому его применение должно учитывать это ограничение.

Конструкция рассчитана на значительное количество включений-отключений, выдерживает вибрацию и ударные нагрузки, что делает его пригодным для работы в подвижных и вибронагруженных узлах.

Данные карточки товара

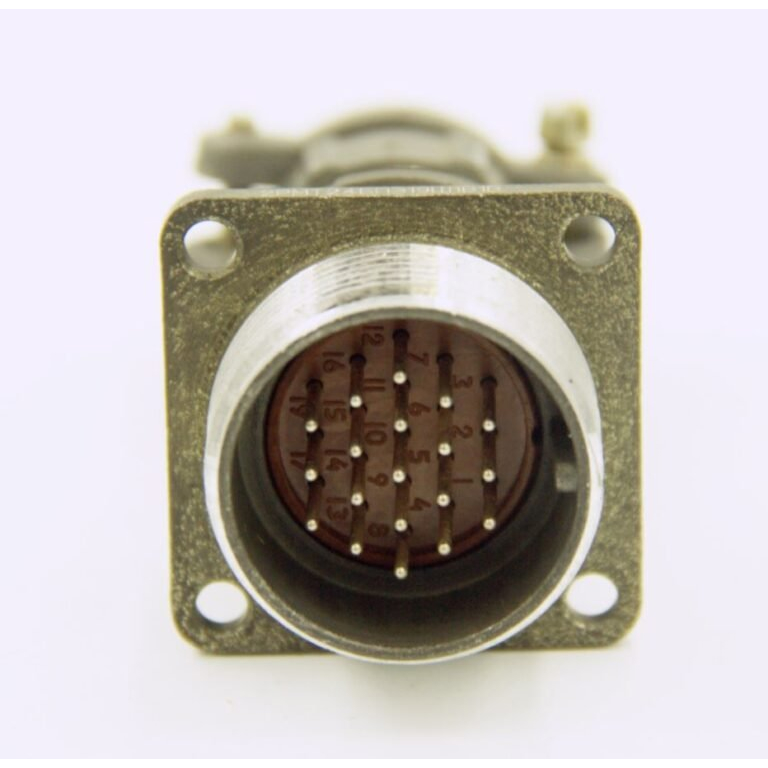

• Название: 2РМТ24БПЭ19Ш1В1В Элекон
• Артикул: 50297
• Категория: 2РМТ
• Производитель: Элекон
• Год: 2017
