Назначение разъема 2РМТ24БПЭ19Ш1В1В

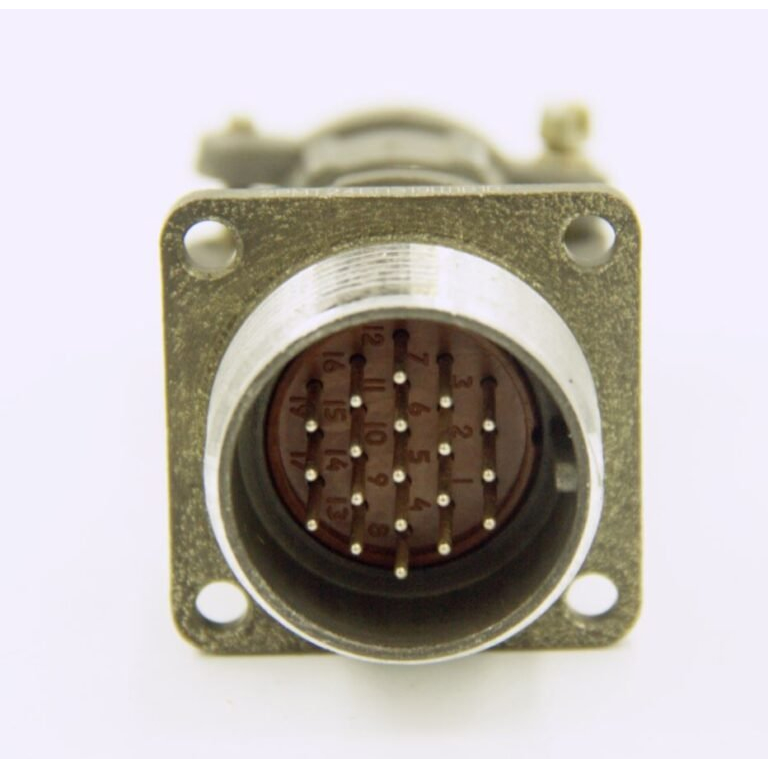

Разъем 2РМТ24БПЭ19Ш1В1В — низкочастотный цилиндрический негерметичный соединитель приборного типа из серии 2РМТ, выполненный в виде вилки. Он предназначен для электрического соединения цепей постоянного и переменного тока внутри приборов, блоков и промышленной аппаратуры, где требуется надежный, но не герметичный контакт.

Артикул изделия — 80204, категория — 2РМТ. Производитель в предоставленных данных не указан.

Конструктивные особенности

Корпус соединителя цилиндрический, блочного типа, с посадочным диаметром 24 мм. Патрубок прямой, для присоединения кабеля предусмотрена саморезная гайка. Контакты извлекаемые, что упрощает монтаж и обслуживание. Тип сочленения — резьбовой, он обеспечивает надежную фиксацию пары «вилка–розетка» и препятствует самопроизвольному расхождению под действием вибрации.

Разъем относится к негерметичным, низкочастотным исполнениям, стойким к тропическим и климатическим воздействиям.

Электрические характеристики

• Количество контактов — 19.
• Максимальный ток на один контакт — обычно до 5 А.
• Суммарный ток на разъем — порядка 80 А в зависимости от конкретного исполнения серии 2РМТ.
• Максимальное рабочее напряжение — до 560–700 В постоянного и переменного тока.
• Сопротивление изоляции — не менее 5000 МОм.
• Емкость между контактами — не более 6 пФ, что обеспечивает хорошую изоляцию и низкую паразитную емкость.

Климатические и механические параметры

Рабочий диапазон температур — примерно от минус 60 до плюс 100 °C, что допускает эксплуатацию при повышенных и пониженных температурах.

Разъем рассчитан на значительные механические нагрузки: синусоидальную вибрацию до нескольких тысяч герц и линейные ударные ускорения порядка 2000 м/с². Изделие пригодно для длительной работы и хранения — минимальная наработка и срок сохраняемости измеряются тысячами часов и десятками лет.

Применение

Соединитель используется в электронных блоках, приборах, измерительной и промышленной аппаратуре, где требуется надежное подключение экранированных кабелей и многожильных проводов.

Контакты часто имеют серебряное или золотое покрытие, улучшающее проводимость и стойкость к коррозии. Серия 2РМТ широко распространена в промышленности: разъем имеет стандартные размеры и типоразмерный ряд, что облегчает подбор аналогов и замену.

Дополнительно для данного изделия может быть разобрана схема распайки, расшифровка маркировки (букв и цифр) и варианты совместимых парных розеток.
