Назначение соединителя

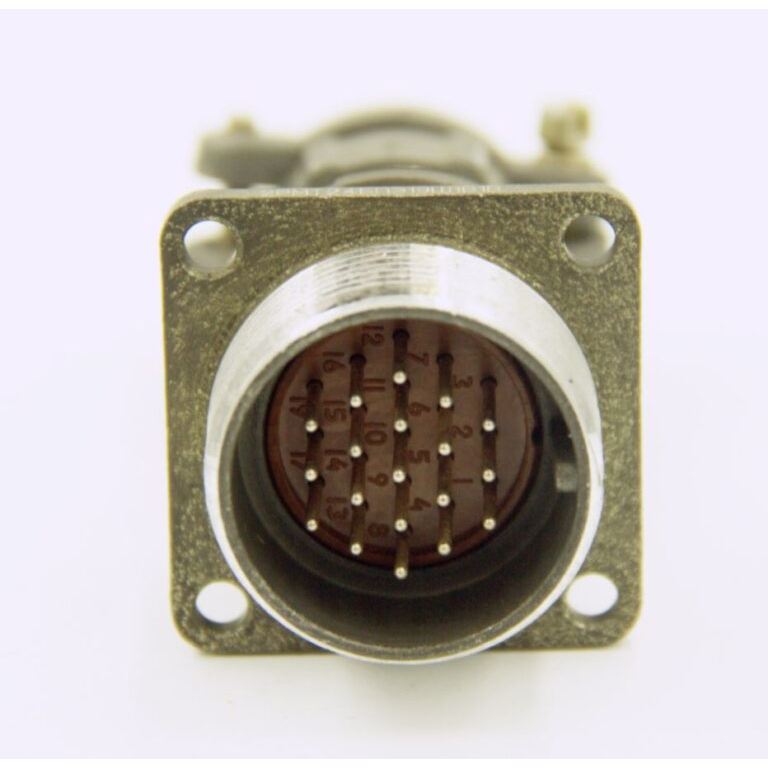

Соединитель 2РМТ24БПЭ19Ш1А1В «ОС» (артикул 3588) относится к категории 2РМТ и предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Он применяется для внутреннего монтажа, обеспечивая электрическое соединение в устройствах и системах, где требуется надёжное и стабильное подключение. Исполнение соединителя — всеклиматическое, что подтверждает возможность его эксплуатации в различных климатических условиях. Приемка товара — «ОС».

По конструкции это негерметичный блочный соединитель с посадочным диаметром корпуса 24 мм. Патрубок прямой, предназначен для экранированного кабеля. Такое сочетание делает изделие подходящим для монтажа в составе электронных блоков, приборов и систем, где необходима экранированная линия связи и устойчивость к внешним воздействиям.

Подтверждённые технические характеристики

Ниже перечислены параметры, указанные для данной модели. Значения приведены в соответствии с предоставленными техническими данными.

• Тип соединителя: негерметичный, блочный.
• Посадочный диаметр корпуса: 24 мм.
• Вид патрубка: прямой, для экранированного кабеля.
• Количество контактов: 19.
• Диаметр контактов: 1 мм.
• Покрытие контактов: золото.
• Теплостойкость: до 100 градусов Цельсия.
• Токовая нагрузка на одиночный контакт: от 4 А до 36 А.
• Максимальная суммарная токовая нагрузка: от 27 А до 260 А.
• Максимальное рабочее напряжение: 560 В или 700 В.
• Сопротивление контактов: не более 5 мОм.
• Емкость между контактами: не более 6 пФ.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: зависит от рабочего напряжения.
• Усилия расчленения: от 29,4 Н до 539,6 Н.
• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: до 500 раз.
• Гамма-процентный срок сохраняемости: 15 лет.

Сопротивление контактов не превышает 5 мОм, а емкость между контактами составляет не более 6 пФ. Сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции зависит от рабочего напряжения. Усилие расчленения находится в диапазоне от 29,4 Н до 539,6 Н, что характеризует усилие, необходимое для разъединения соединителя.

Условия эксплуатации

Соединитель рассчитан на работу при температуре окружающей среды от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Он выдерживает синусоидальную вибрацию с частотой от 1 Гц до 5000 Гц и ускорением до 490 метров на секунду в квадрате. Механический удар: одиночный — до 5000 метров на секунду в квадрате, многократный — до 1000 метров на секунду в квадрате.

Атмосферное давление: в исходных данных указаны значения 133,32 умноженное на десять в степени Па и 50,6 умноженное на десять в степени Па. Повышенная относительная влажность: до 98 процентов при температуре плюс 25 градусов Цельсия.

Применение

Благодаря 19 контактам диаметром 1 мм, золотому покрытию и экранированному патрубку соединитель применяется для обеспечения электрического контакта в различных электронных устройствах и системах, требующих надёжного и стабильного подключения. Он подходит для внутреннего монтажа, в том числе в цепях постоянного и переменного тока с частотой до 3 МГц. Всеклиматическое исполнение и приёмка «ОС» подтверждают возможность использования изделия в ответственных условиях эксплуатации, где предъявляются повышенные требования к стабильности и сохраняемости параметров.

Максимальная суммарная токовая нагрузка до 260 А и рабочее напряжение до 700 В позволяют применять соединитель в силовых и сигнальных цепях. Минимальная наработка 1000 часов, до 500 сочленений-расчленений и гамма-процентный срок сохраняемости 15 лет характеризуют ресурсные показатели изделия. Для правильного подбора и монтажа необходимо учитывать указанные электрические, механические и климатические параметры, а также условия конкретной системы.

Комплектация и сведения

В предоставленных данных комплектация не указана. Производитель также не указан. Артикул товара — 3588. Категория — 2РМТ. Приёмка — «ОС». Все приведённые характеристики относятся к модели 2РМТ24БПЭ19Ш1А1В «ОС» и не должны переноситься на другие изделия без проверки по документации.
