Назначение и общее описание

2РМТ24БПЭ19Ш1А1В от производителя Элекон «5» — это вилка цилиндрического низкочастотного разъема серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Разъем применяется для внутреннего монтажа и обеспечивает надежное электрическое соединение в составе промышленной электроники, авиационной техники и других систем, где предъявляются повышенные требования к устойчивости к внешним воздействиям.

Артикул товара — 20406. Изделие относится к категории 2РМТ. Исполнение по приемке — «5», то есть приемка ОТК. Год выпуска — 2007. Разъем изготовлен по техническим условиям ТУ ГЕО.364.126ТУ во всеклиматическом исполнении.

Конструктивные особенности

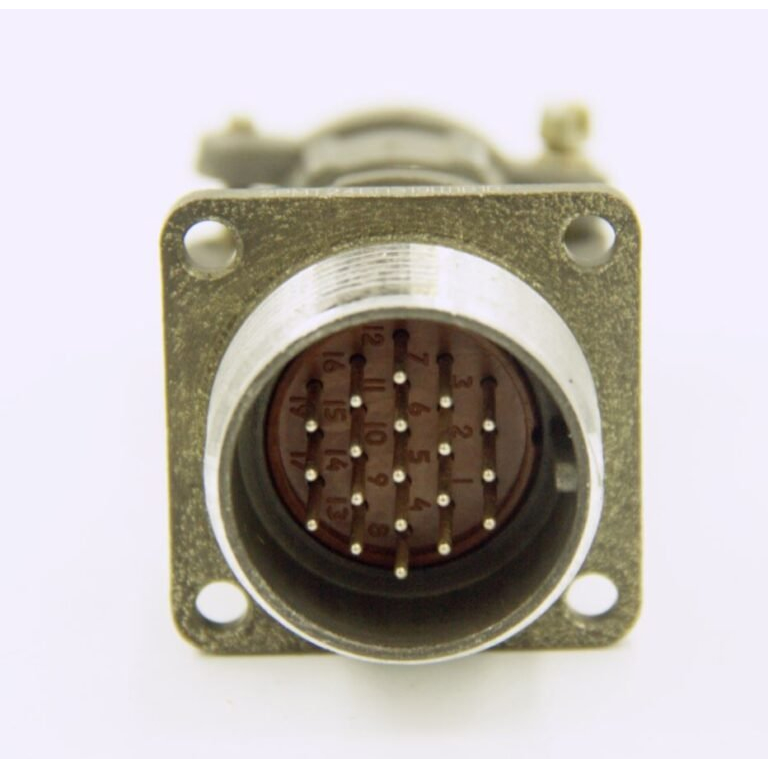

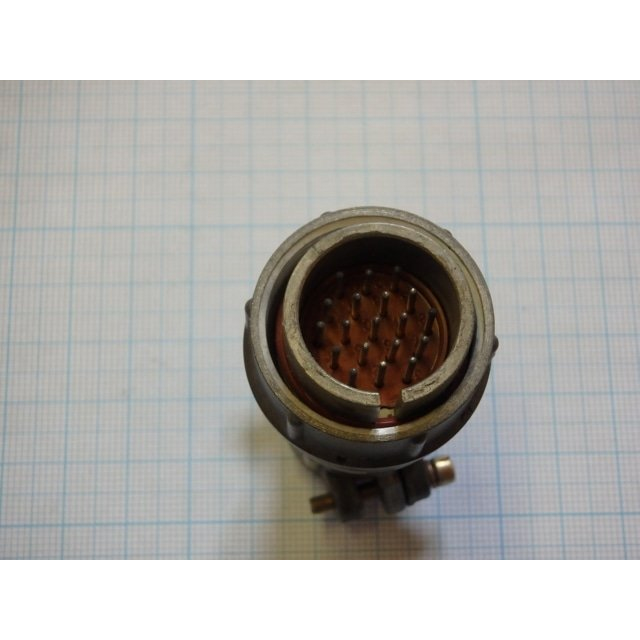

Соединитель имеет 19 контактов штыревого типа. Корпус металлический, экранированный, без патрубка, что определяет приборный монтаж. Сочленение резьбовое, поляризация одношпоночная. Изолятор выполнен из карболита. Покрытие контактов — золото или серебро. Способ монтажа — объемный или пайкой.

Разъем совместим с экранированными или неэкранированными кабелями. Важно учитывать, что изделие не взаимосочленяется с серией 2РМДТ из-за разной схемы контактов. Это ограничение следует принимать во внимание при подборе ответных частей и проектировании жгутов.

Технические характеристики

• Количество контактов — 19, штыревого типа.
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — 700 В.
• Сопротивление контакта — не более 5 мОм.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений — до 500.
• Наработка — не менее 5000 часов.
• Покрытие контактов — золото или серебро.
• Способ монтажа — объемный или пайкой.

Устойчивость к внешним воздействиям

Разъем выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением 490 метров на секунду в квадрате. Изделие устойчиво к одиночным ударам с ускорением 5000 метров на секунду в квадрате и к многократным ударам с ускорением 1000 метров на секунду в квадрате. Такие параметры подтверждают пригодность соединителя для эксплуатации в жестких условиях, включая авиационную и промышленную технику. Всеклиматическое исполнение по ТУ ГЕО.364.126ТУ дополнительно расширяет области применения.

Применение и совместимость

Изделие используется в промышленной электронике, авиации и других областях, где требуется надежное соединение в жестких условиях эксплуатации. Экранированный металлический корпус обеспечивает защиту от электромагнитных помех, что важно при передаче сигналов и питании ответственных узлов. Резьбовое сочленение с одношпоночной поляризацией исключает неправильное подключение и повышает механическую стойкость стыка.

При монтаже следует учитывать приборный характер исполнения — корпус без патрубка предназначен для внутренней установки. Для подключения подходят экранированные или неэкранированные кабели. Совместимость с серией 2РМДТ отсутствует из-за различий в схеме контактов, поэтому при замене или подборе аналогов необходимо проверять схему сочленения.
