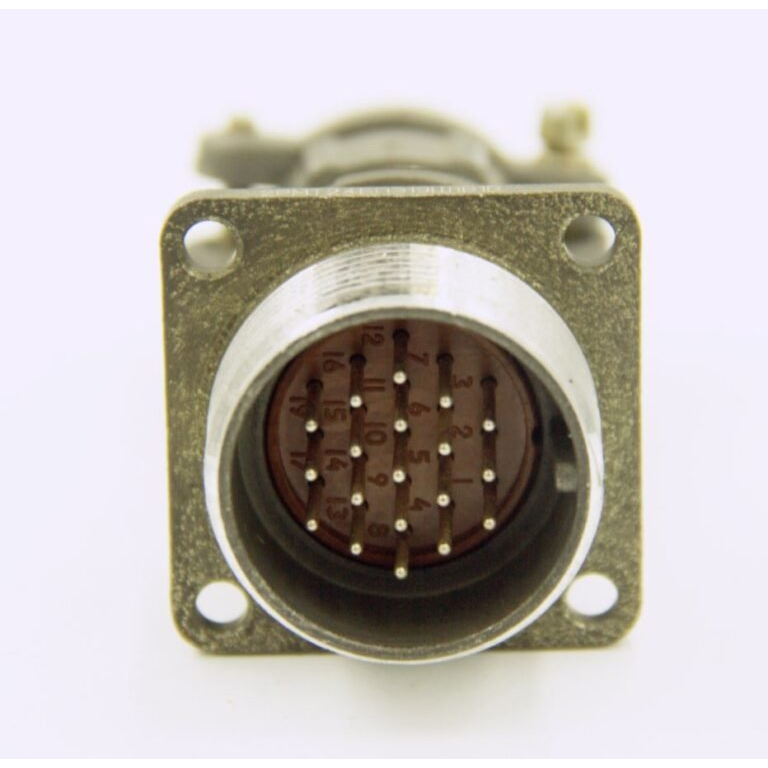

Назначение соединителя 2РМТ24БПЭ19Ш1А1В

2РМТ24БПЭ19Ш1А1В — цилиндрический низкочастотный электрический соединитель тропикоустойчивого исполнения из серии 2РМТ. Артикул — 3589, категория — 2РМТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция предусматривает резьбовую фиксацию и одношпоночную поляризацию корпусов, что помогает обеспечить правильное и надёжное сочленение частей соединителя.

Изделие применяется там, где требуется устойчивое электрическое соединение в составе аппаратуры, работающей в сложных условиях. В предоставленных данных производитель не указан.

Конструкция и состав

Соединитель состоит из двух негерметичных частей: вилки и розетки. Вилка выполнена блочной, с прямым патрубком для экранированного кабеля. Розетка входит в состав соединителя как ответная часть. Всего предусмотрено 19 контактов. Контакты имеют золотое покрытие. Монтаж — внутренний. Исполнение — всеклиматическое В2.1 по ГОСТ 15150-69.

• Тип: цилиндрический низкочастотный электрический соединитель.
• Серия: 2РМТ.
• Исполнение: тропикоустойчивое.
• Количество контактов: 19.
• Покрытие контактов: золотое.
• Монтаж: внутренний.
• Фиксация: резьбовая.
• Поляризация: одношпоночная.

Электрические характеристики

Максимальное рабочее напряжение составляет от 560 до 700 В. Ток на контакт — от 4 до 36 А. Суммарный ток — от 27 до 260 А. Сопротивление изоляции — не менее 5000 МОм. Наработка — не менее 1000 ч. Число сочленений-расчленений — 500.

Соединитель рассчитан на эксплуатацию в цепях постоянного и переменного тока с частотой до 3 МГц. Указанные параметры относятся к области применения серии 2РМТ и подтверждаются сведениями о данной модели.

Устойчивость к внешним воздействиям

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g. Механические удары: одиночный — до 500 g, многократный — до 100 g. Линейное ускорение — до 200 g.

Рабочие температуры — от -60 до +100 °C. Влажность — 98% при температуре +40 °C. Диапазон давления — от 10 в минус двенадцатой степени до 5 кгс/см². Такие параметры подтверждают возможность применения в жёстких условиях эксплуатации.

Применение и соответствие

2РМТ24БПЭ19Ш1А1В используется для надёжных соединений в аппаратуре, работающей в суровых условиях, включая авиацию, технику и приборостроение. Соединитель соответствует ТУ ГЕ0.364.126 и аналогичным техническим условиям. Категория качества — ОТК/ВП/ОС.

Благодаря тропикоустойчивому исполнению, резьбовой фиксации, одношпоночной поляризации и стойкости к вибрации, ударам, ускорению, влажности и перепадам давления изделие подходит для ответственных электрических соединений в составе бортовой, наземной и приборной аппаратуры. Оно также сохраняет работоспособность в цепях постоянного и переменного тока с частотой до 3 МГц.
