Назначение

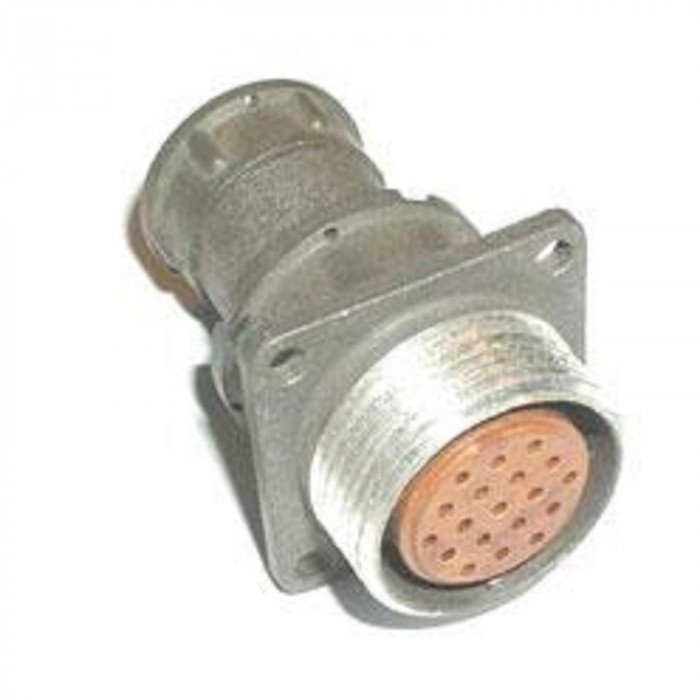

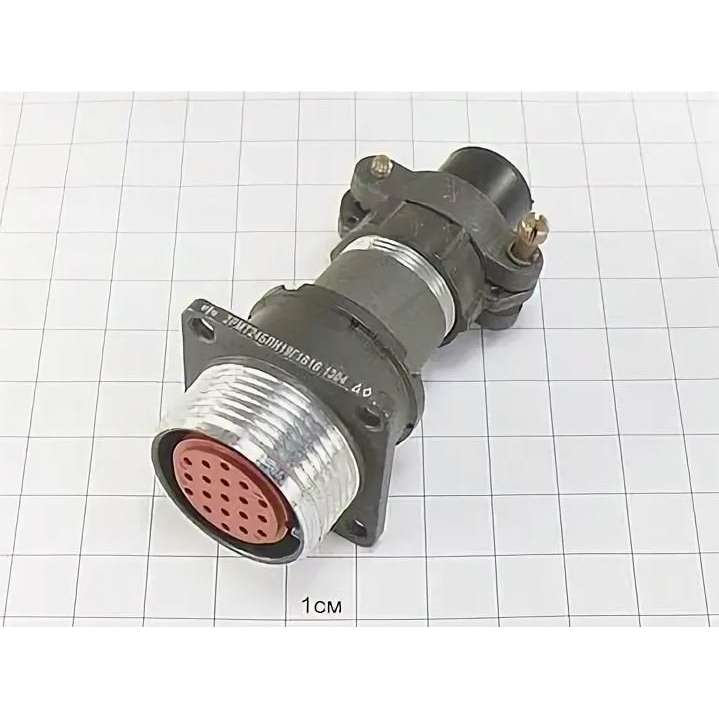

Разъём 2РМТ24БПЭ19Г1В1В производителя Элекон — это негерметичный всеклиматический электрический разъём серии 2РМТ. Он предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие относится к категории 2РМТ и имеет артикул 50296. По исполнению это розетка, которая применяется в составе разъёмных соединений с соответствующими вилками.

Основное назначение модели — коммутация электрических цепей в условиях, где требуется устойчивость к воздействию климатических факторов. Конструкция рассчитана на эксплуатацию при температурах от -60 °C до +100 °C, при повышенной влажности до 98 % при 25 °C, а также при теплостойкости до 100 °C. Степень защиты IP20 указана в характеристиках изделия.

Подтверждённые особенности

Конструкция и контакты

Корпус разъёма выполнен блочным, с посадочным диаметром 24 мм. Предусмотрен прямой патрубок с гайкой для экранированного кабеля. В изделии установлено 19 контактов диаметром 1 мм. Контакты имеют серебряное покрытие.

• Серия: 2РМТ.
• Тип изделия: розетка.
• Количество контактов: 19.
• Диаметр контактов: 1 мм.
• Покрытие контактов: серебряное.
• Посадочный диаметр корпуса: 24 мм.
• Патрубок: прямой, с гайкой, для экранированного кабеля.
• Способ соединения: пайка.
• Сечение жил кабеля: до 0,5 мм².

Электрические и климатические параметры

Разъём способен выдерживать рабочее напряжение до 560–700 В. Токовая нагрузка составляет от 4 до 36 А на контакт, суммарно до 260 А. Рабочая частота — до 3 МГц. Изделие является негерметичным и всеклиматическим.

• Рабочее напряжение: до 560–700 В.
• Ток на контакт: от 4 до 36 А.
• Суммарный ток: до 260 А.
• Частота: до 3 МГц.
• Диапазон температур: от -60 °C до +100 °C.
• Влажность: до 98 % при 25 °C.
• Теплостойкость: до 100 °C.
• Степень защиты: IP20.

Применение и совместимость

Розетка 2РМТ24БПЭ19Г1В1В используется с соответствующими вилками серии 2РМТ. Она подходит для различных промышленных применений, где требуется разъёмное электрическое соединение с паяным монтажом. Благодаря всеклиматическому исполнению изделие может применяться в цепях постоянного и переменного тока с частотой до 3 МГц.

При монтаже следует учитывать ограничения по сечению жил кабеля — до 0,5 мм², а также необходимость использования экранированного кабеля с прямым патрубком и гайкой. Степень защиты IP20 не предполагает работы в условиях прямого воздействия воды. Для соединения контактов применяется пайка.

Данные карточки товара

• Название: 2РМТ24БПЭ19Г1В1В Элекон.
• Артикул: 50296.
• Категория: 2РМТ.
• Производитель: Элекон.
• Год: 2017.

Указанные сведения приведены в соответствии с имеющимся описанием и характеристиками товара.
