Назначение и общая характеристика

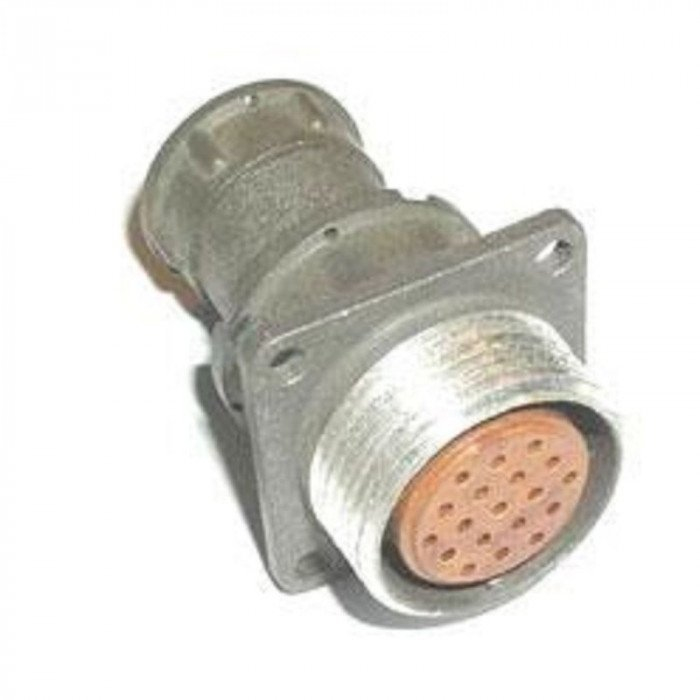

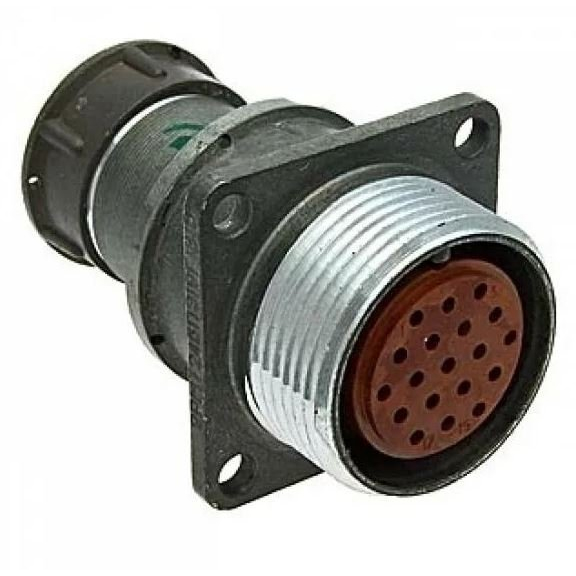

Разъем 2РМТ24БПЭ19Г1В1В относится к серии 2РМТ. Это негерметичный всеклиматический электрический соединитель, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Артикул товара — 3587. Изделие применяется для внутреннего монтажа в электронных устройствах и системах, где требуется надежное соединение кабелей и приборов.

Конструкция соединителя рассчитана на эксплуатацию в широком диапазоне условий. Он может использоваться при температуре от минус 60 до плюс 100 градусов Цельсия и при повышенной влажности до 98 процентов при 25 градусах Цельсия. Теплостойкость изделия достигает 100 градусов Цельсия. Это позволяет применять разъем в составе оборудования, работающего в сложных климатических условиях.

Конструктивные особенности

• Корпус блочного типа с посадочным диаметром 24 мм.
• Прямой патрубок с гайкой для экранированного кабеля.
• 19 контактов диаметром 1 мм.
• Серебряное покрытие контактов.
• Негерметичное исполнение.
• Всеклиматическое исполнение.

Прямой патрубок с гайкой обеспечивает возможность подключения экранированного кабеля. При этом разъемы серии 2РМТ подходят как для экранированных, так и для неэкранированных кабелей, что делает их универсальными в применении. Блочный корпус с посадочным диаметром 24 мм определяет установочные размеры и способ монтажа.

Электрические параметры

Рабочее напряжение соединителя составляет до 560 В или до 700 В. Токовая нагрузка на одиночный контакт — от 4 А до 36 А. Максимальная суммарная нагрузка на соединитель — от 27 А до 260 А. Разъем предназначен для цепей постоянного и переменного тока с частотой до 3 МГц.

Контакты выполнены диаметром 1 мм и имеют серебряное покрытие. Количество контактов — 19. Такая конфигурация позволяет передавать несколько сигналов или цепей питания через один соединитель. При подборе режима работы следует учитывать ограничения как по отдельному контакту, так и по суммарной нагрузке на изделие.

Условия эксплуатации и применение

Разъем 2РМТ24БПЭ19Г1В1В рассчитан на температуру от минус 60 до плюс 100 градусов Цельсия. Повышенная влажность до 98 процентов при 25 градусах Цельсия также входит в допустимые условия эксплуатации. Теплостойкость до 100 градусов Цельсия подтверждает возможность работы в нагревающемся оборудовании в пределах указанного диапазона.

Основное применение — внутренний монтаж в различных электронных устройствах и системах. Соединитель обеспечивает надежное соединение кабелей и приборов. Он может использоваться для экранированных и неэкранированных кабелей. Благодаря всеклиматическому исполнению изделие подходит для оборудования, условия работы которого не выходят за указанные температурные и влажностные пределы. При монтаже необходимо учитывать, что соединитель имеет негерметичное исполнение.

Перед установкой следует проверить соответствие количества контактов, диаметра контактов и допустимых токовых нагрузок параметрам конкретной цепи. Для экранированного кабеля используется прямой патрубок с гайкой. Для неэкранированного кабеля также допускается применение в составе серии 2РМТ. Сведения о производителе в предоставленных данных не указаны.
