Назначение соединителя

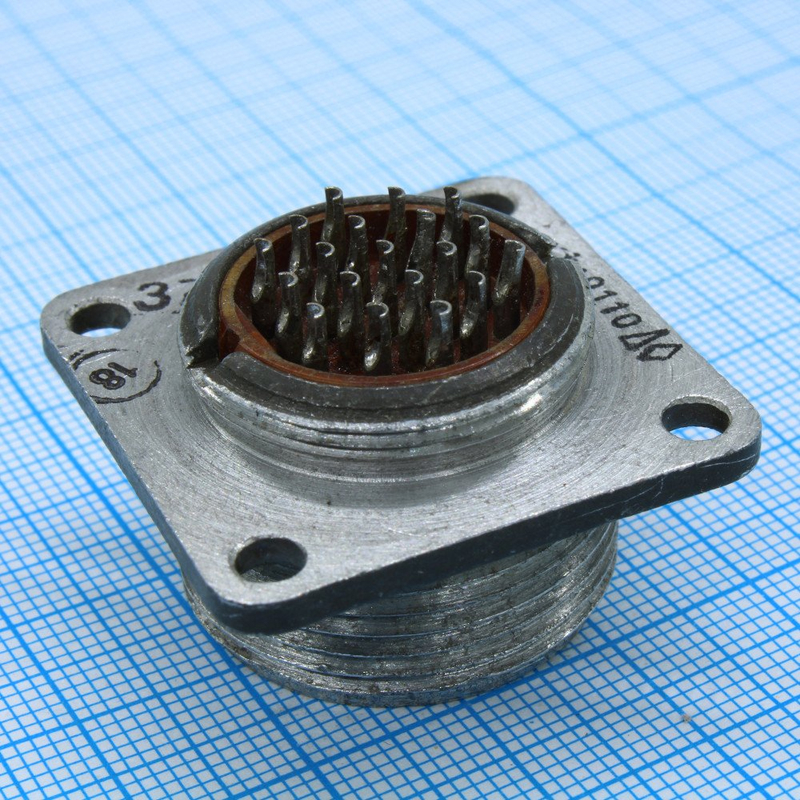

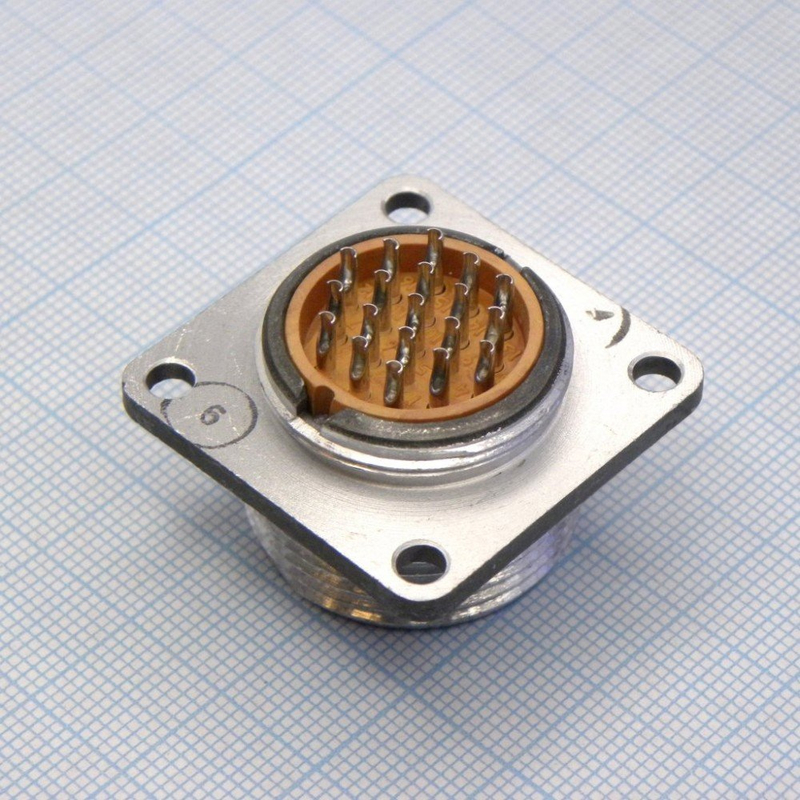

2РМТ24Б19Ш1В1В производства завода «Элекон» — это цилиндрический низкочастотный негерметичный соединитель, выполненный в виде блочной вилки. Изделие предназначено для внутреннего монтажа в электрических цепях и применяется там, где требуется надёжная коммутация при повышенных требованиях к виброустойчивости, ударным нагрузкам и климатическому исполнению. Соединитель относится к серии 2РМТ с условным размером корпуса 24 и оснащён 19 штыревыми контактами диаметром 1 мм.

Поставка осуществляется в заводской упаковке, изделие имеет приёмку «ОТК», год выпуска — 2025. Артикул товара — 20403.

Конструкция и материалы

Корпус соединителя изготовлен из алюминиевого сплава с оксидированным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета, контакты — из латуни марки ЛС59-1 с серебряным покрытием (Ag). Сочленение резьбовое с шагом M27 умножить на 1,5 мм, поляризация одношпоночная, что исключает неправильное подключение.

Монтаж производится на панель пайкой. Диаметр монтажного отверстия составляет 3,4 мм, расстояние между отверстиями — 33 мм. Габаритные размеры изделия — 33 на 33 на 25 мм, масса — от 18 до 23,5 г.

Технические характеристики

• Максимальный рабочий ток на контакт — 5 А, на разъём — до 80 А.
• Рабочее напряжение — до 560 В.
• Сопротивление контактов — не более 5 мОм.
• Сопротивление изоляции — 5000 МОм.
• Электрическая прочность изоляции — 1850 В.
• Диапазон рабочих температур — от минус 40 до плюс 105 градусов Цельсия, теплостойкость 1 (до 100 градусов Цельсия).
• Исполнение всеклиматическое В2.1 по ГОСТ 15150-69, относительная влажность до 98 процентов при плюс 25 градусах Цельсия.
• Атмосферное давление — от 133,32 умножить на 10 в минус двенадцатой степени Па до 50,6 умножить на 10 в четвёртой степени Па.
• Вибрация в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы 170 дБ, удары до 500 g.
• Ресурс — 500 сочленений-расчленений.
• Наработка на отказ — до 175 000 часов при 80 градусах Цельсия.
• Срок хранения — 15 лет.

Применение и соответствие стандартам

Соединитель применяется для внутреннего монтажа в электрических цепях различного оборудования, где необходима стойкость к вибрации, ударам и широкому спектру климатических воздействий. Благодаря всеклиматическому исполнению В2.1 изделие пригодно для эксплуатации в условиях повышенной влажности и пониженного атмосферного давления.

Изделие соответствует техническим условиям ТУ АШДК.434410.062. Приёмка «ОТК» подтверждает прохождение заводского контроля качества.
